Содержание Excavators Mining Komatsu PC3000-6 S/N 46240(g46240)

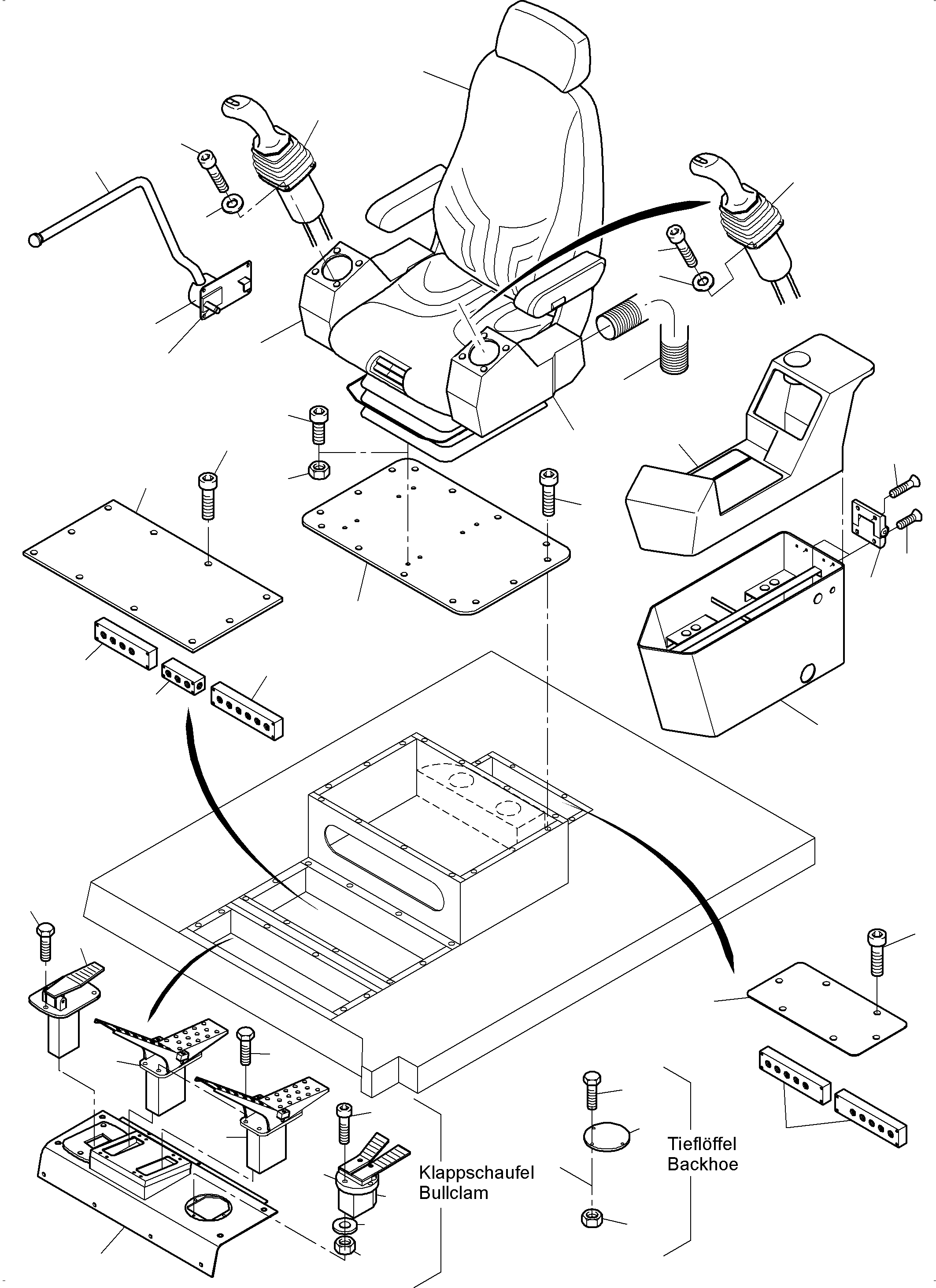

Operator's Stand(991-1418 : 991-1418)
Наименование Страница Код страницы
Pilot Oil Unit 090-0441 090-0441
Pilot Oil Unit 090-2863 090-2863
Pilot Oil Unit 090-2863 090-2863
Manipulator 991-0237b 991-0237b
Manipulator 991-0238b 991-0238b
Operator's Seat 991-1024a 991-1024a

Номер на схеме Каталожный номер Название Количество Детали
? 320 214 99 Screw 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 506 99 Washer 11
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 377 750 99 Bolt 11
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 025 98 Nut (Bullclam) 3
EnglischBem:
DeutschBem:
DeutschDesc: Mutter (Klappschaufel)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Pilot oil unit (Bullclam) 1
EnglischBem:
DeutschBem:
DeutschDesc: Vorsteuergerдt (Klappschaufel)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 418 99 Screw (Bullclam 3
EnglischBem:
DeutschBem:
DeutschDesc: Schraube (Klappschaufel)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 463 73 Retainer for pilot oil unit, l.h. 1
EnglischBem:
DeutschBem:
DeutschDesc: Vorsteuergerдtehalter, links
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 464 73 Retainer for pilot oil unit, r.h. 1
EnglischBem:
DeutschBem:
DeutschDesc: Vorsteuergerдtehalter, rechts
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 465 73 Lever assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Hebel kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 466 73 Pedal cover 1
EnglischBem:
DeutschBem:
DeutschDesc: FuЯhebeldeckel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 467 73 Cover 1
EnglischBem:
DeutschBem:
DeutschDesc: Deckel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 468 73 Cover 1
EnglischBem:
DeutschBem:
DeutschDesc: Sitzdeckel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 469 73 Pedal cover 1
EnglischBem:
DeutschBem:
DeutschDesc: FuЯhebeldeckel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 470 73 Connecting block 1
EnglischBem:
DeutschBem:
DeutschDesc: Verbindungsblock
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 471 73 Connecting block 1
EnglischBem:
DeutschBem:
DeutschDesc: Verbindungsblock
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 472 73 Connecting block 1
EnglischBem:
DeutschBem:
DeutschDesc: Verbindungsblock
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 473 73 Connecting block 2
EnglischBem:
DeutschBem:
DeutschDesc: Verbindungsblock
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 474 73 Operation panel - base 1
EnglischBem:
DeutschBem:
DeutschDesc: Unterbau - Bedienpult
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 475 73 Operation panel - upper 1
EnglischBem:
DeutschBem:
DeutschDesc: Oberteil - Bedienpult
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 476 73 Hinge 1
EnglischBem:
DeutschBem:
DeutschDesc: Scharnier
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 321 212 99 Screw 6
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 321 231 99 Screw 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 332 99 Nut 10
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 135 99 Screw 20
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 136 98 Screw 10
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 414 272 40 Flex. hose DN 80 2
EnglischBem:
DeutschBem:
DeutschDesc: Flexschlauch DN 80
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 793 758 73 Switch 1
EnglischBem:
DeutschBem:
DeutschDesc: Schalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 761 40 Grommet 30 12
EnglischBem:
DeutschBem:
DeutschDesc: Gummieinsatz 30
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 760 40 Grommet 40 3
EnglischBem:
DeutschBem:
DeutschDesc: Gummieinsatz 40
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 223 40 Grommet 15 3
EnglischBem:
DeutschBem:
DeutschDesc: Gummieinsatz 15
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 758 40 Seal 1
EnglischBem:
DeutschBem:
DeutschDesc: Keildichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 762 40 Shim 1
EnglischBem:
DeutschBem:
DeutschDesc: Ausgleichscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 105 40 Rail 2
EnglischBem:
DeutschBem:
DeutschDesc: Ankerscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 796 750 73 Shaft 1
EnglischBem:
DeutschBem:
DeutschDesc: Achse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 921 523 40 Face 1
EnglischBem:
DeutschBem:
DeutschDesc: Flanschplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 104 40 Grommet 20 6
EnglischBem:
DeutschBem:
DeutschDesc: Gummieinsatz 20
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 935 299 40 Sheet 1
EnglischBem:
DeutschBem:
DeutschDesc: Blech
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 928 812 40 Cover (Backhoe) 1
EnglischBem:
DeutschBem:
DeutschDesc: Deckel (Tieflцffel)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 414 98 Screw (Backhoe) 3
EnglischBem:
DeutschBem:
DeutschDesc: Schraube (Tieflцffel)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 025 98 Nut (Backhoe) 3
EnglischBem:
DeutschBem:
DeutschDesc: Mutter (Tieflцffel)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

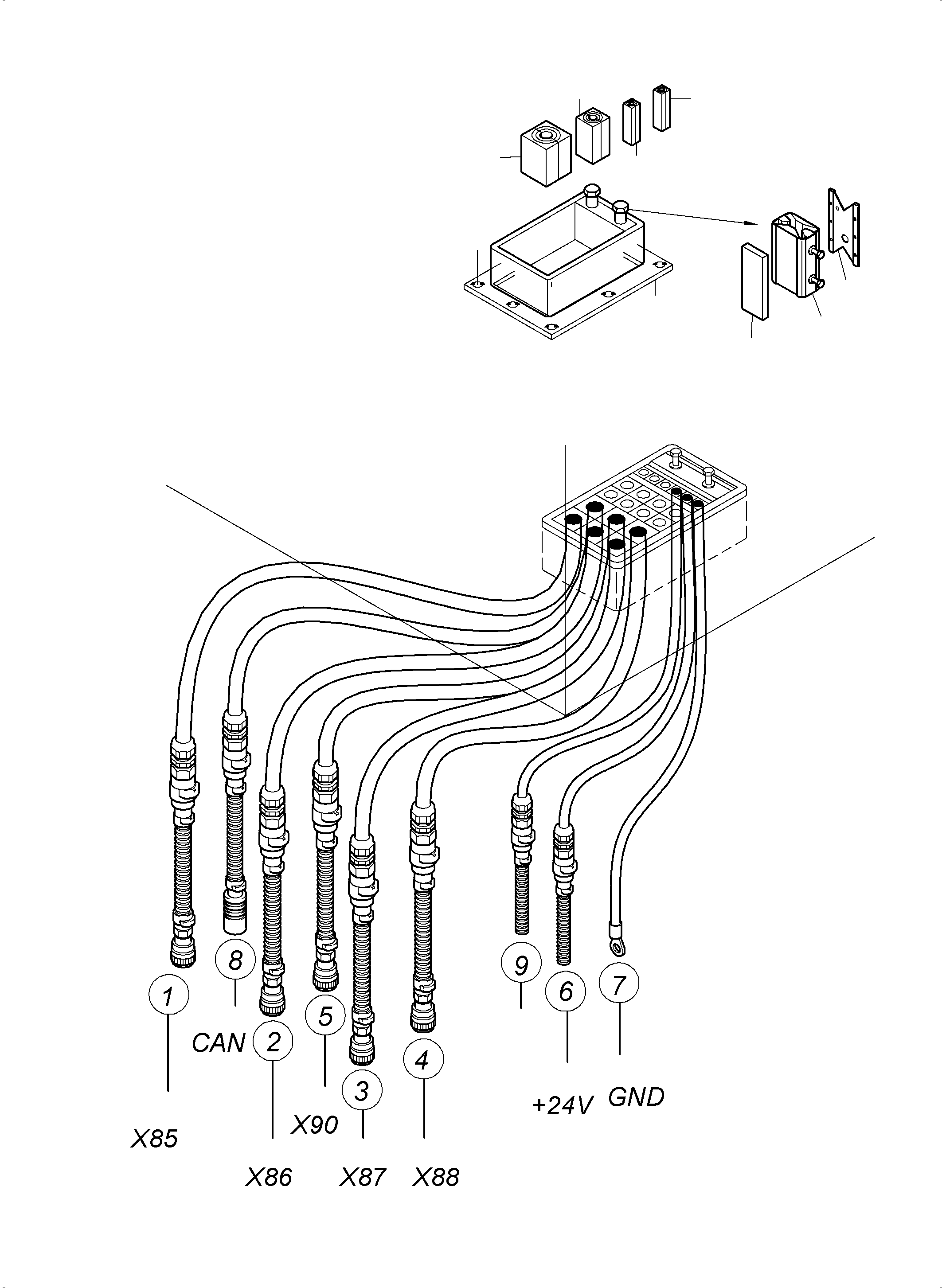

? 799 621 73 Harness 1 - X85 (30x1,5) 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 1 - X85 (30x1,5)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? On Ordering specify circuit diagram with index, Cabins serial no. and Serial No A/R
EnglischBem:
DeutschBem:
DeutschDesc: Bei Bestellung Schaltplan mit Index, Kabinen Nr. und Bau Nr. ang
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 799 622 73 Harness 2 - X86 (30x1,5) 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 2 - X86 (30x1,5)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? On Ordering specify circuit diagram with index, Cabins serial no. and Serial No A/R
EnglischBem:
DeutschBem:
DeutschDesc: Bei Bestellung Schaltplan mit Index, Kabinen Nr. und Bau Nr. ang
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 799 623 73 Harness 3 - X87 (30x1,5) 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 3 - X87 (30x1,5)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? On Ordering specify circuit diagram with index, Cabins serial no. and Serial No A/R
EnglischBem:
DeutschBem:
DeutschDesc: Bei Bestellung Schaltplan mit Index, Kabinen Nr. und Bau Nr. ang
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 799 624 73 Harness 4 - X88 (30x1,5) 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 4 - X88 (30x1,5)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? On Ordering specify circuit diagram with index, Cabins serial no. and Serial No A/R
EnglischBem:
DeutschBem:
DeutschDesc: Bei Bestellung Schaltplan mit Index, Kabinen Nr. und Bau Nr. ang
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 799 625 73 Harness 5 - X90 (30x1,5) 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 5 - X90 (30x1,5)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? On Ordering specify circuit diagram with index, Cabins serial no. and Serial No A/R
EnglischBem:
DeutschBem:
DeutschDesc: Bei Bestellung Schaltplan mit Index, Kabinen Nr. und Bau Nr. ang
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 799 626 73 Harness 6 - +24V (1x16) 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 6 - +24V (1x16)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? On Ordering specify circuit diagram with index, Cabins serial no. and Serial No A/R
EnglischBem:
DeutschBem:
DeutschDesc: Bei Bestellung Schaltplan mit Index, Kabinen Nr. und Bau Nr. ang
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 799 627 73 Harness 7 - GND (1x95) 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 7 - GND (1x95)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? On Ordering specify circuit diagram with index, Cabins serial no. and Serial No A/R
EnglischBem:
DeutschBem:
DeutschDesc: Bei Bestellung Schaltplan mit Index, Kabinen Nr. und Bau Nr. ang
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 799 628 73 Harness 8 - CAN (3x1) 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 8 - CAN (3x1)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? On Ordering specify circuit diagram with index, Cabins serial no. and Serial No A/R
EnglischBem:
DeutschBem:
DeutschDesc: Bei Bestellung Schaltplan mit Index, Kabinen Nr. und Bau Nr. ang
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 799 629 73 Harness 9 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 9
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? On Ordering specify circuit diagram with index, Cabins serial no. and Serial No A/R
EnglischBem:
DeutschBem:
DeutschDesc: Bei Bestellung Schaltplan mit Index, Kabinen Nr. und Bau Nr. ang
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC3000-6 S/N 46240(g46240) / Operator
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC3000-6 S/N 46240(g46240) / Operator
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
