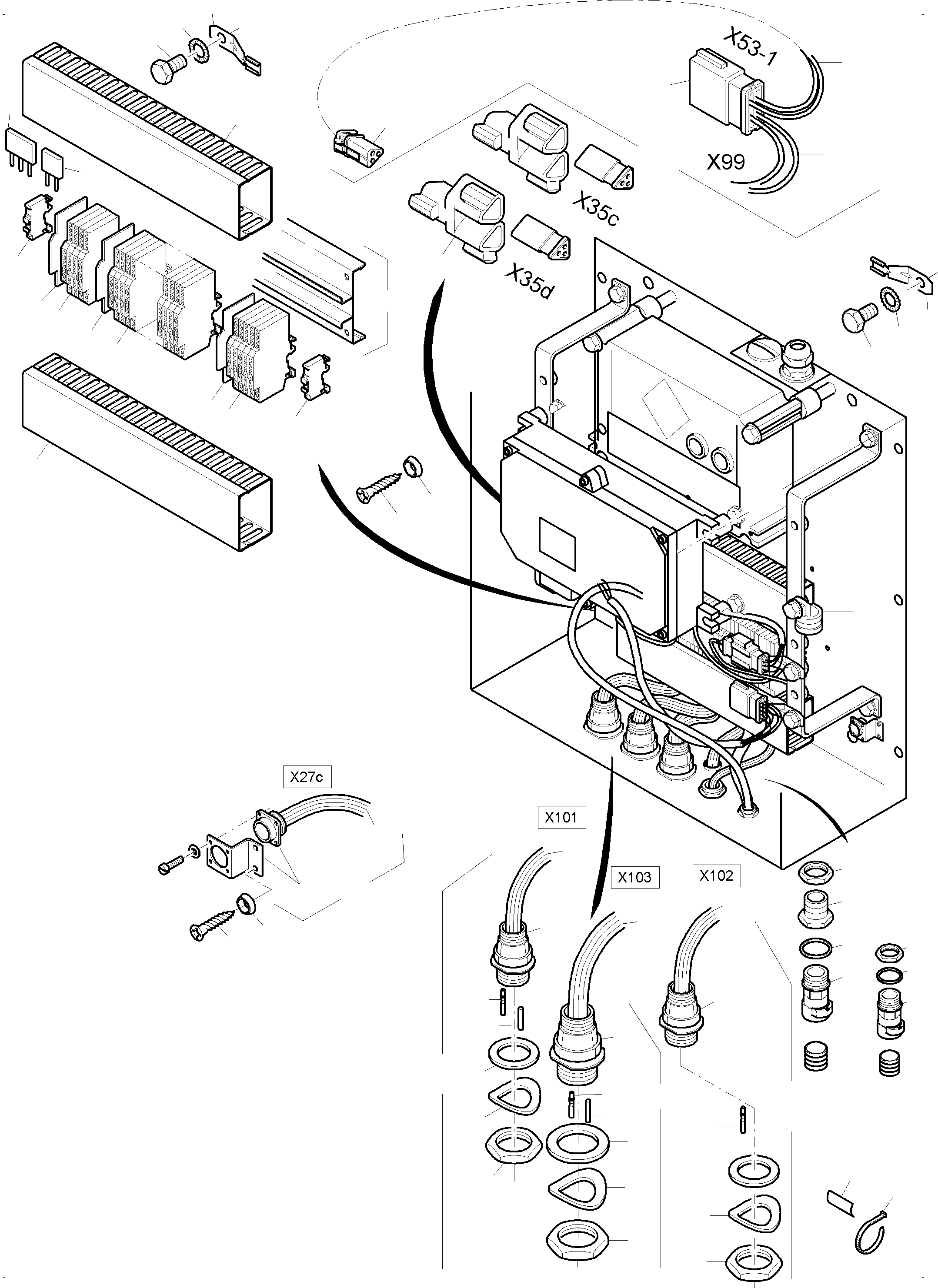

Содержание Excavators Mining Komatsu PC3000-6 S/N 46236(g46236)
Terminalbox KOMTRAX(485-2171c : 485-2171c)
Наименование Страница Код страницы
KOMTRAX - Arrangement 485-2190a 485-2190a

Номер на схеме Каталожный номер Название Количество Детали
? 950 351 40 Terminal box 1
EnglischBem:
DeutschBem:
DeutschDesc: Schaltschrank (Leergehдuse)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 7826179502 VHMS-Controller 1
EnglischBem:
DeutschBem:
DeutschDesc: VHMS-Controller
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 957 908 40 Retainer ORBCOM Controller 1
EnglischBem:
DeutschBem:
DeutschDesc: Halter ORBCOM Controller
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 957 911 40 Retainer ORBCOM Controller 1
EnglischBem:
DeutschBem:
DeutschDesc: Halter ORBCOM Controller
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 957 916 40 1
EnglischBem:
DeutschBem:
DeutschDesc: Montageblech
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 562 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 628 99 Washer 12
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 775 99 Bolt 10
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 547 98 Lock washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 465 99 Washer 6
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 461 029 40 Circular bearing 4
EnglischBem:
DeutschBem:
DeutschDesc: Rundlager
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 037 98 Nut 6
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443451610 Clip D=16 2
EnglischBem:
DeutschBem:
DeutschDesc: Schelle D=16
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819320010 Clip 4
EnglischBem:
DeutschBem:
DeutschDesc: Clip
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 322 98 Cable nut 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelmutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 647 40 T-Splitter 2
EnglischBem:
DeutschBem:
DeutschDesc: T-Splitter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 324 98 Nut 1
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 623 40 Cable union NW 12 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung NW 12
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 792 40 Cable union 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 07826122502 Orbcomm Controller 1
EnglischBem:
DeutschBem:
DeutschDesc: Orbcomm Controller
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
485-2190a
? 963 772 40 Cable X37-X99 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel X37-X99
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 732 40 Sealing ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Flachdichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 734 40 Seal 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 613 40 Cover plate 3
EnglischBem:
DeutschBem:
DeutschDesc: AbschluЯplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 612 40 Through clamp 2.5 31
EnglischBem:
DeutschBem:
DeutschDesc: Durchgangsklemme 2,5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 630 40 Protective wire clip 4
EnglischBem:
DeutschBem:
DeutschDesc: Schutzleiterreihenklemme 2,5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 673 40 Clamp 3
EnglischBem:
DeutschBem:
DeutschDesc: Endklammer
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 145 743 40 Washer 10
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 952 060 40 Hat rail 1
EnglischBem:
DeutschBem:
DeutschDesc: Hutschiene
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 614 40 Bridge 2-fold 4
EnglischBem:
DeutschBem:
DeutschDesc: Brьcke 2-fach
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 615 40 Bridge 3-fold 6
EnglischBem:
DeutschBem:
DeutschDesc: Brьcke 3-fach
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 501 670 98 Screw 10
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 518 40 Wiring channel 40x60 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Verdrahtungskanal 40x60
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 690 40 Cable union DN 23 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung DN 23
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 727 40 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: Blindstopfen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 323 98 Nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 733 40 Seal 2
EnglischBem:
DeutschBem:
DeutschDesc: Dichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 939 035 40 Cable KOMTRAX-Controller CN3A 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel KOMTRAX-Controller CN3A
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 939 037 40 Cable KOMTRAX-Controller CN3B 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel KOMTRAX-Controller CN3B
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 329 98 Reducing M32M25 1
EnglischBem:
DeutschBem:
DeutschDesc: Reduzierung M32M25
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 939 025 40 Cable ORBCOMM-X99 CN4B 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel ORBCOMM-X99 CN4B
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 939 031 40 Cable KOMTRAX-Controller CN4A 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel KOMTRAX-Controller CN4A
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 939 033 40 Cable KOMTRAX-Controller CN2A 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel KOMTRAX-Controller CN2A
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 939 032 40 Cable KOMTRAX-Controller CN2B 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel KOMTRAX-Controller CN2B
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 939 034 40 Cable KOMTRAX-Controller CN1A 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel KOMTRAX-Controller CN1A
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 952 601 40 Cable X27B-X99 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel X27B-X99
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 310 045 99 Threaded rod ca. 400 lg. A/R
EnglischBem:
DeutschBem:
DeutschDesc: Gewindestange ca. 400 lg.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 955 482 40 Harness X101 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum X101
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 955 484 40 Harness X103 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum X103
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 955 483 40 Harness X102 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum X102
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 321 40 Thrust collar 4
EnglischBem:
DeutschBem:
DeutschDesc: Druckring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 520 40 End pin 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯbolzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 599 99 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 405 99 Washer 24
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 025 98 Nut 14
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 752 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 939 026 40 Cable MMS-X99-CAN A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel MMS-X99-CAN
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819100770 Sealing plug 5
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯdichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 958 956 40 CAN-Bushing 2
EnglischBem:
DeutschBem:
DeutschDesc: CAN-Buchse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819219833 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Steckdose
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 169 40 Cable 4x1mm2 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 4x1mm2
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 435 40 Cable CAN-BUS 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel CAN-BUS
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 124 40 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Steckdose
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 130 40 Protective cap for socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Schutzkappe f. Steckdose
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819150808 Nut 1
EnglischBem:
DeutschBem:
DeutschDesc: Befestigungsmutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 318 40 Lock washer 1
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 793 40 Seal ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 635 042 40 Wire end ferrule 1,5 4
EnglischBem:
DeutschBem:
DeutschDesc: Aderendhьlse 1,5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 169 40 Cable 4x1mm2 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 4x1mm2
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 642 40 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Einbaubuchse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 129 40 Protective cap for socket 2
EnglischBem:
DeutschBem:
DeutschDesc: Schutzkappe f. Steckdose
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 146 40 Socket 2
EnglischBem:
DeutschBem:
DeutschDesc: Steckdose
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819105420 Female contact 46
EnglischBem:
DeutschBem:
DeutschDesc: Buchsenkontakt
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 852 40 Plug 5
EnglischBem:
DeutschBem:
DeutschDesc: Blindstopfen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819110808 Nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Befestigungsmutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819110809 Lock washer 2
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 792 40 Seal ring 2
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 070 40 Cable sleeve 1,0-1,5 46
EnglischBem:
DeutschBem:
DeutschDesc: Kabelhьlse 1,0-1,5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 213 40 Cable 1,0mm2 blue A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 1,0mm2 blau
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 777 40 Designation sign 5
EnglischBem:
DeutschBem:
DeutschDesc: Kennzeichenschild
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 292 40 Cable strap 8
EnglischBem:
DeutschBem:
DeutschDesc: Kabelband
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC3000-6 S/N 46236(g46236) / Terminalbox KOMTRAX(485-2171c : 485-2171c)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC3000-6 S/N 46236(g46236) / Terminalbox KOMTRAX(485-2171c : 485-2171c)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
