Содержание Excavators Mining Komatsu PC3000-6 S/N 46239(g46239)

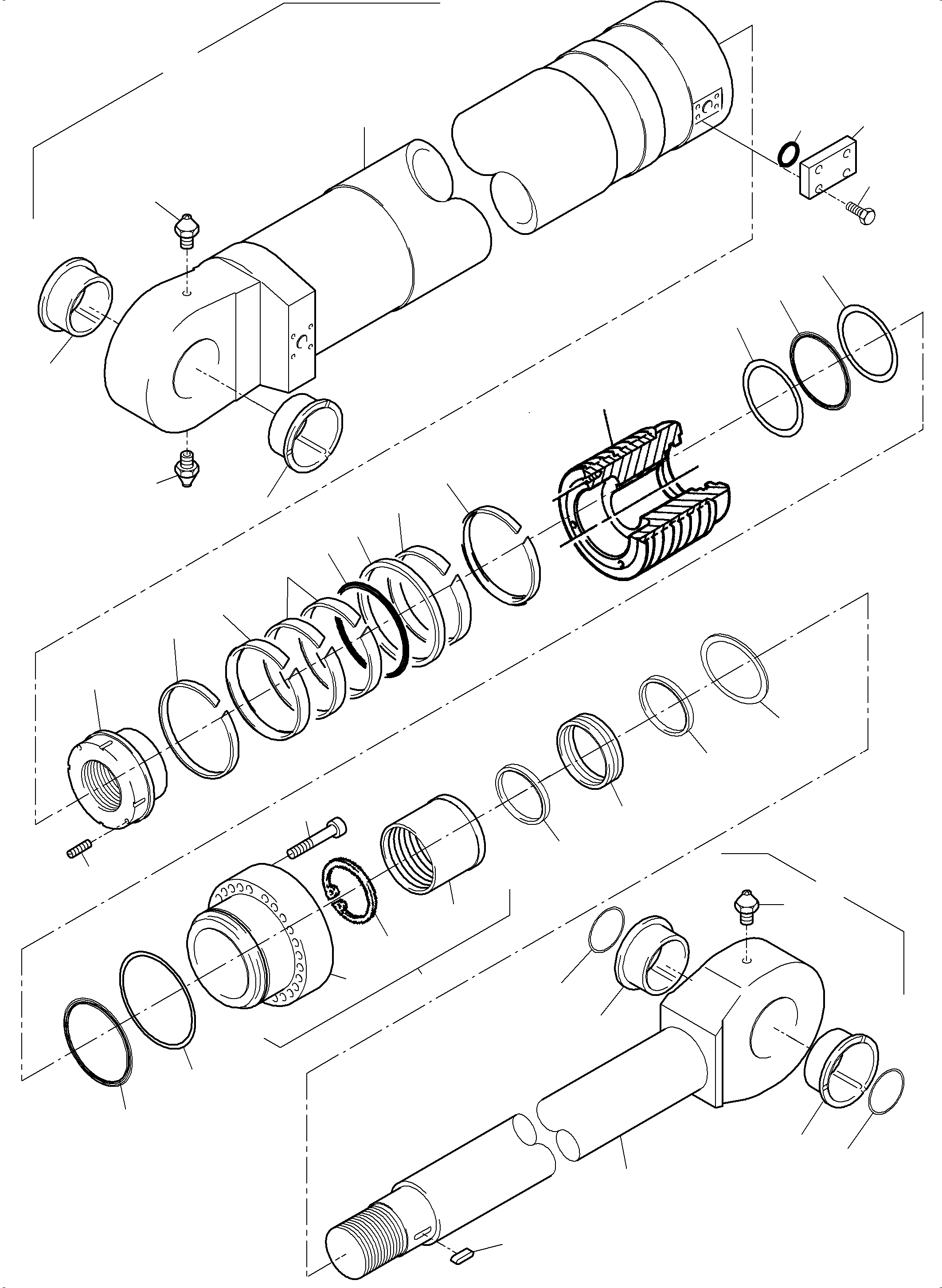

Hydraulic Cylinder(485-4270 : 485-4270)
Номер на схеме Каталожный номер Название Количество Детали
? 960 220 40 Hydraulic cylinder (standard) 1
EnglischBem:
DeutschBem:
DeutschDesc: Hydraulikzylinder (Normaltemperatur)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 962 430 40 Hydraulic cylinder (cold weather design) 1
EnglischBem:
DeutschBem:
DeutschDesc: Hydraulikzylinder (Tieftemperatur)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 792 136 73 Cylinder barrel assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Zylinderrohr kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 430 867 40 Flanged bush 2
EnglischBem:
DeutschBem:
DeutschDesc: Bundbuchse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 019 40 Seal ring 2
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 004 860 98 Grease nipple 4
EnglischBem:
DeutschBem:
DeutschDesc: Schmiernippel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 792 143 73 Piston rod assy. incl. fig-nos. 04,05,07,08,27 1
EnglischBem:
DeutschBem:
DeutschDesc: Kolbenstange kpl. einschl. Bild-Nr. 04,05,07,08,27
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Piston rod 1
EnglischBem:
DeutschBem:
DeutschDesc: Kolbenstange
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 882 157 40 Flanged bush 2
EnglischBem:
DeutschBem:
DeutschDesc: Bundbuchse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 924 983 40 Sealing flange assy. incl. fig-nos. 10-12 (finish work after bush is installed) 1
EnglischBem:
DeutschBem:
DeutschDesc: Abschlussflansch kpl. einschl. Bild-Nr. 10-12 (Fertigbearb. nach
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Flanged bush 1
EnglischBem:
DeutschBem:
DeutschDesc: Flanschbuchse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 929 237 40 Bearing bush 1
EnglischBem:
DeutschBem:
DeutschDesc: Lagerbuchse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 688 99 Circlip 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 460 338 40 Piston 1
EnglischBem:
DeutschBem:
DeutschDesc: Kolben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 947 199 40 Groove nut 1
EnglischBem:
DeutschBem:
DeutschDesc: Nutmutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 202 702 40 Seal 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtelement
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 202 703 40 O-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 379 40 Piston guide ring 4
EnglischBem:
DeutschBem:
DeutschDesc: Kolbenfьhrungsring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 324 952 40 Piston guide strap 2
EnglischBem:
DeutschBem:
DeutschDesc: Kolbenfьhrungsband
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 707 511 73 00 Rod seal 1
EnglischBem:
DeutschBem:
DeutschDesc: Stangendichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 707 561 77 60 Dust seal 1
EnglischBem:
DeutschBem:
DeutschDesc: Staubdichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 007 632 98 O-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 226 431 40 Support ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 000 219 98 O-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 256 724 40 Support ring 2
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 354 389 99 Feather key 1
EnglischBem:
DeutschBem:
DeutschDesc: PaЯfeder
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 354 99 Bolt (standard) 20
EnglischBem:
DeutschBem:
DeutschDesc: Schraube (Normaltemperatur)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 890 98 Screw (cold weather design) 20
EnglischBem:
DeutschBem:
DeutschDesc: Schraube (Tieftemperatur)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 288 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 947 184 40 Threaded pin 1
EnglischBem:
DeutschBem:
DeutschDesc: Gewindestift
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 506 581 98 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschlussflansch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 209 40 Flange seal 1
EnglischBem:
DeutschBem:
DeutschDesc: Flanschdichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 456 98 Circlip 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 707 511 74 00 Buffer ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 697 677 73 Seal kit - piston consist. of fig-nos: 17-20,25,26 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtsatz - Kolben best. aus Bild-Nr. 17-20,25,26
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 797 948 73 Seal kit - piston rod consist. of fig-nos: 21-24, 35 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtsatz - Kolbenstange best. aus Bild-Nr. 21-24, 35
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC3000-6 S/N 46239(g46239) / Hydraulic Cylinder(485-4270 : 485-4270)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
