Содержание Excavators Mining Komatsu PC3000-6 S/N 46239(g46239)

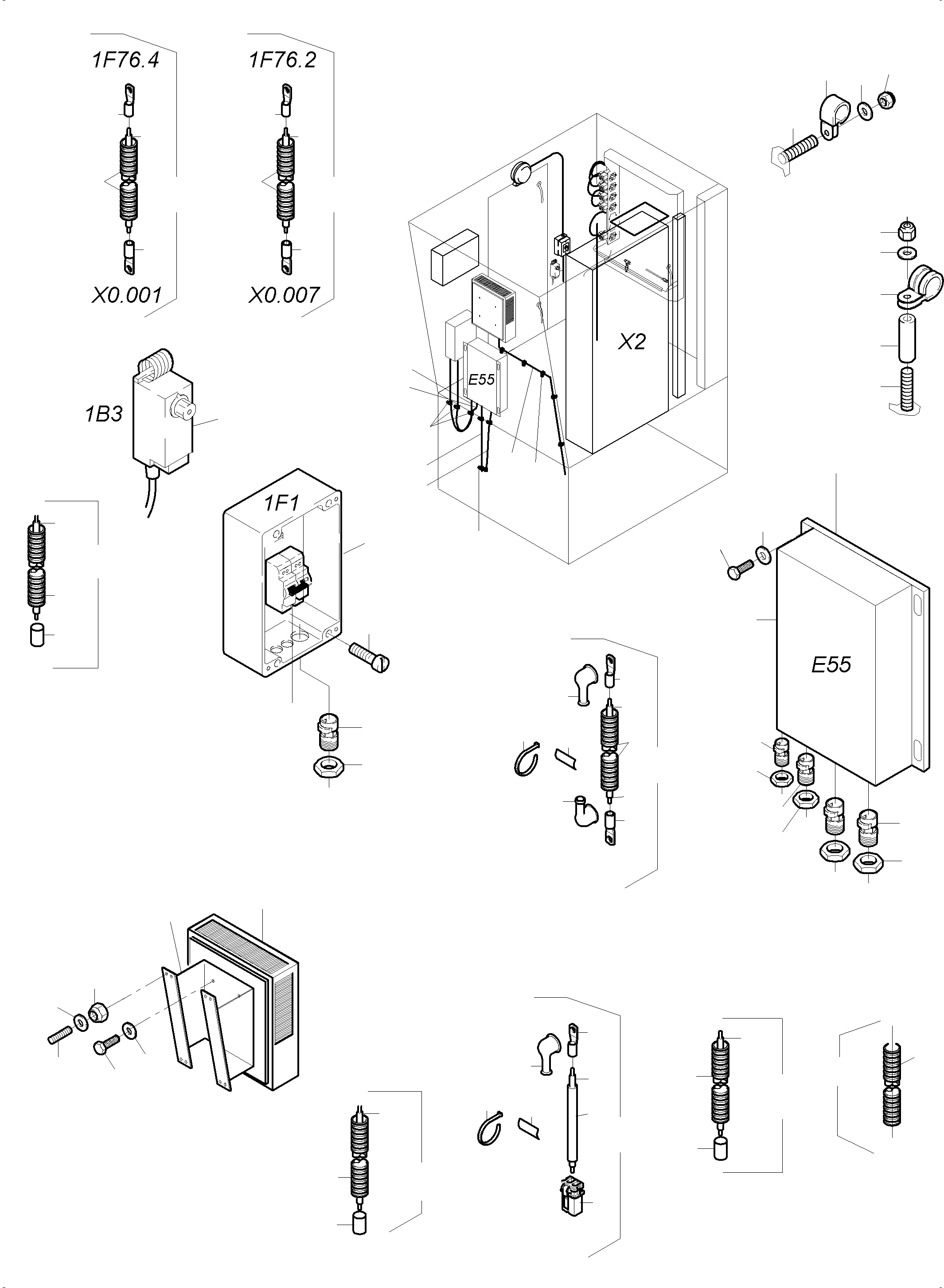

Electric parts temperature conditioning Cab Support(485-2502e : 485-2502e)
Наименование Страница Код страницы
Heater 3,5kW 991-0796 991-0796

Номер на схеме Каталожный номер Название Количество Детали
? 517 121 98 Lock washer 8
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 318 914 99 Screw 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 937 925 40 Plate 2
EnglischBem:
DeutschBem:
DeutschDesc: Platte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 321 015 99 Screw 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 902 412 40 Thread plate 4
EnglischBem:
DeutschBem:
DeutschDesc: Gewindeplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 952 047 40 Bracket assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Konsole kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 777 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 600 99 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 111 99 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 213 98 Thread pin 4
EnglischBem:
DeutschBem:
DeutschDesc: Gewindebolzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 673 40 Breaker 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsautomat
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 255 032 40 Housing, empty 1
EnglischBem:
DeutschBem:
DeutschDesc: Leergehдuse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 037 98 Nut 9
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 122 98 Lock washer 13
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 938 337 40 Harness- 1X1-battery charger 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 1X1- Batterielader
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 938 345 40 Harness-Temperaturesensor 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum-Temperatursensor
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 946 270 40 Harness-batteryswitch-battery charger 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum- Batterieschalter- Batterielader +
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 946 271 40 Harness-batteryswitch-battery charger 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum- Batterieschalter- Batterielader -
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 690 40 Cable union DN 23 4
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung DN 23
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 323 98 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 478 40 Cable union DN 17 2
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung DN 17
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 322 98 Cable nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Kabelmutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 477 40 Cable union DN 12 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung DN 12
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 321 98 Cable nut 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelmutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 744 98 Resilient sleeve 4
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 855 40 Thread pin 9
EnglischBem:
DeutschBem:
DeutschDesc: Gewindebolzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443452711 D 27 4
EnglischBem:
DeutschBem:
DeutschDesc: Schelle D 27
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443452110 D 21,5 7
EnglischBem:
DeutschBem:
DeutschDesc: Schelle D 21,5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443451610 D 16 2
EnglischBem:
DeutschBem:
DeutschDesc: Schelle D 16
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 440 320 40 Ambient thermostat 1
EnglischBem:
DeutschBem:
DeutschDesc: Raumthermostat
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 781 40 Battery charger 1
EnglischBem:
DeutschBem:
DeutschDesc: Batterie-Lader
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 932 556 40 Heat Protection hose A/R
EnglischBem:
DeutschBem:
DeutschDesc: Wдrmeschrumfschlauch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 938 350 40 Harness Heater 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum Heizung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 651 40 Cable protection hose DN 17 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauchleitung DN 17
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 650 40 Cable protection hose DN 12 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauchleitung DN 12
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 071 40 Cable sleeve 2,5 sqmm 9
EnglischBem:
DeutschBem:
DeutschDesc: Kabelhьlse 2,5 qmm
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 214 40 Cable 2,5 sqmm A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 2,5 qmm
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 634 736 40 Cable 2,5 sqmm black A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 2,5 qmm scharz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 082 40 Cable 2,5 sqmm green/yellow A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 2,5 qmm grьn/gelb
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 946 268 40 Harness Thermostat 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum Thermostat
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 649 40 Cable protection hose DN 10 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauchleitung DN 10
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 635 042 40 Wire end ferrule 1,5 sqmm 2
EnglischBem:
DeutschBem:
DeutschDesc: Aderendhьlse 1,5 qmm
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 080 40 Cable 1,5 sqmm red A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 1,5 qmm rot
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 932 557 40 Heat Protection hose A/R
EnglischBem:
DeutschBem:
DeutschDesc: Wдrmeschrumfschlauch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 600 208 99 Cable shoe Ш 10 - 702 2
EnglischBem:
DeutschBem:
DeutschDesc: Kabelschuh Ш 10 - 702
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 652 40 Cable protection hose DN 23 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauchleitung DN 23
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 891 40 cable A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 70,0
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 952 422 40 Harness battery - battery charger 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum Batterie - Batterielader
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 654 424 40 Cable lug 50 4
EnglischBem:
DeutschBem:
DeutschDesc: Kabelschuh 50
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 932 877 40 Cable 50 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 50
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 180 40 Cable protection hose DN 23 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauchleitung DN 23
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 076 40 Protection cap 8
EnglischBem:
DeutschBem:
DeutschDesc: Schutzkappe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 777 40 Plate 8
EnglischBem:
DeutschBem:
DeutschDesc: Schild
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 292 40 Cable strap 8
EnglischBem:
DeutschBem:
DeutschDesc: Kabelband
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 697 40 Temperature sensor with cable 1
EnglischBem:
DeutschBem:
DeutschDesc: Temperatursensor mit Kabel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 952 044 40 Harness current charge control A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum Ladestromьberwachung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819212920 Plug, assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 462 40 Insulating tube A/R
EnglischBem:
DeutschBem:
DeutschDesc: Isolierschlauch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 873 40 Cable 1,5, blue 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 1,5 blau
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 055 112 40 Cable lug, yellow M10 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelschuh, gelb M10
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 668 40 Cable sleeve 4
EnglischBem:
DeutschBem:
DeutschDesc: Aderendhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC3000-6 S/N 46239(g46239) / Electric parts temperature conditioning Cab Support(485-2502e : 485-2502e)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
