Содержание Excavators Mining Komatsu PC7000-6 S/N 35001(G35001)

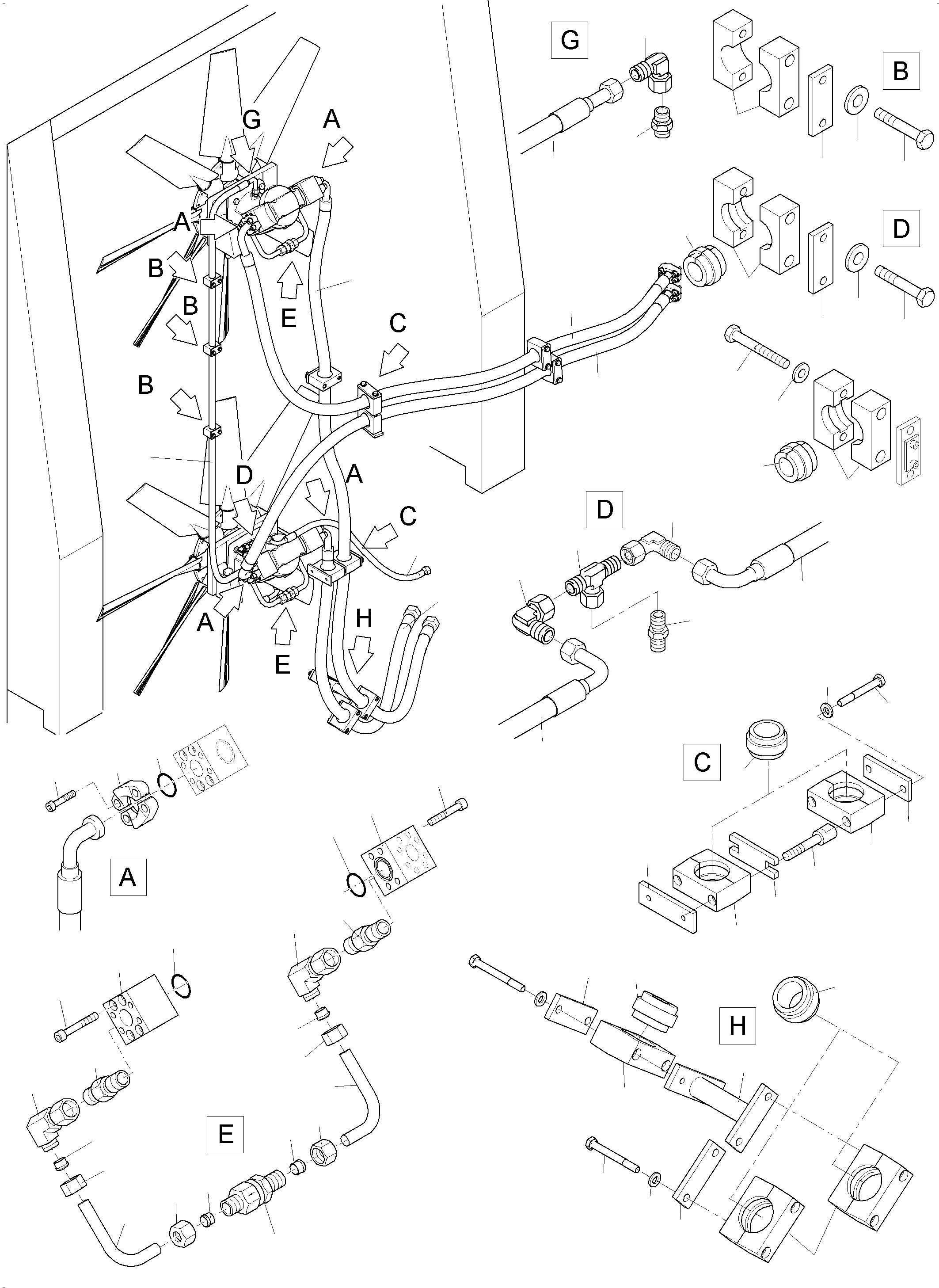

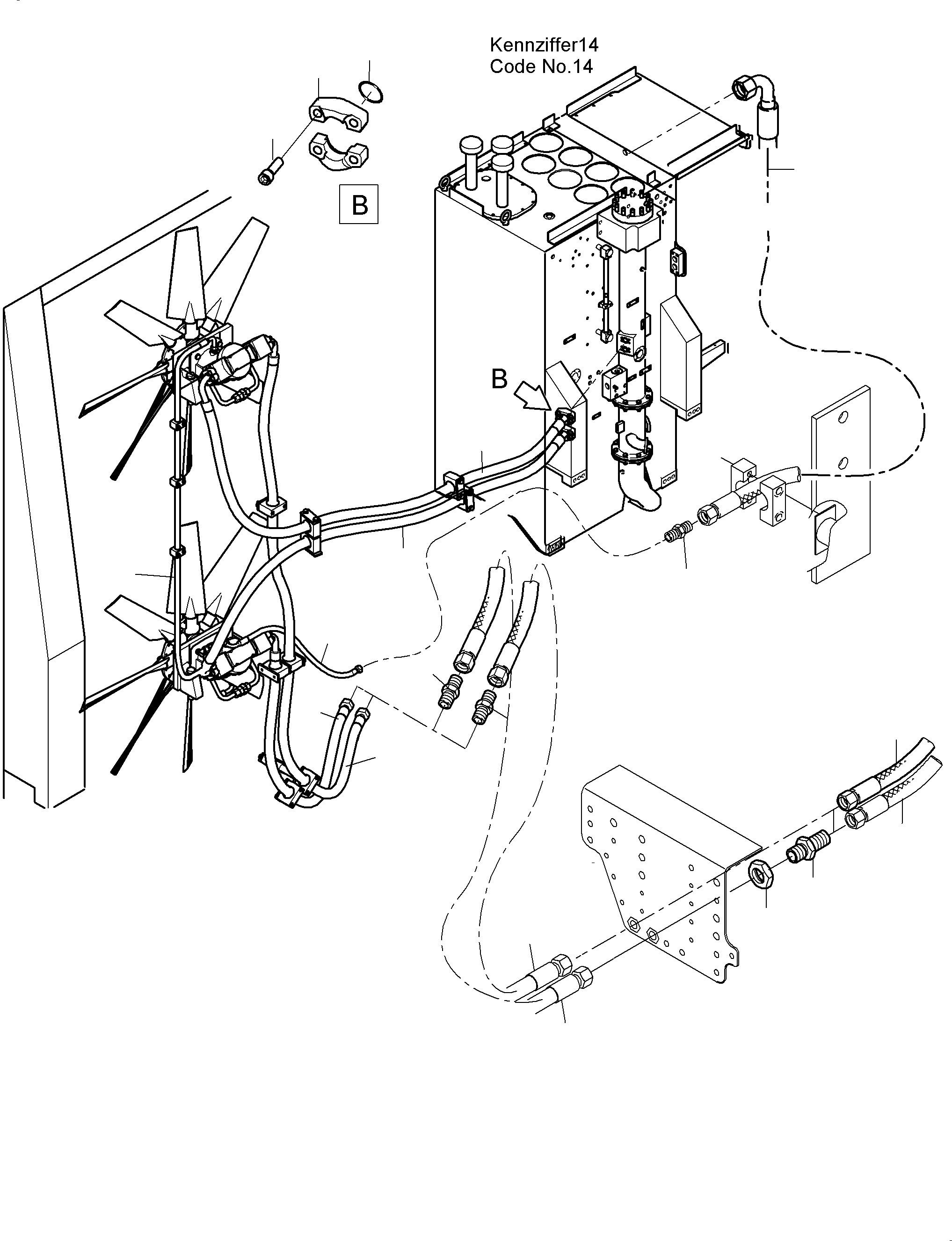

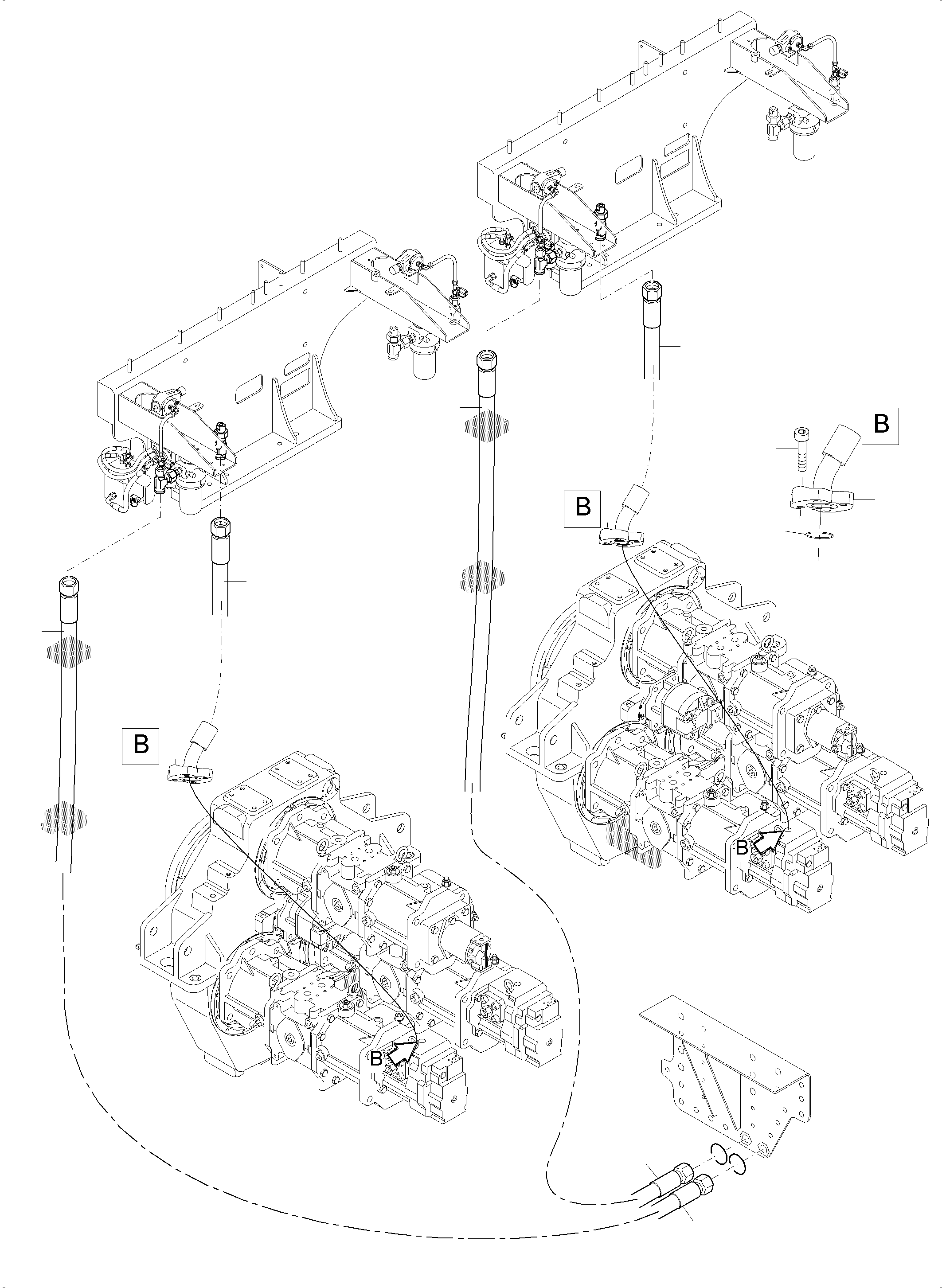

Lines - Fan Motors, Fan Pump (Oil cooler)(535-1818 : 535-1818)
Номер на схеме Каталожный номер Название Количество Детали
? 967 480 40 Clamp retainer 1
EnglischBem:
DeutschBem:
DeutschDesc: Schellenhalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 637 828 40 Distribution block 4
EnglischBem:
DeutschBem:
DeutschDesc: Verteilerblock
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 868 40 Clamp 4
EnglischBem:
DeutschBem:
DeutschDesc: Schelle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 506 371 98 Clamp set 30
EnglischBem:
DeutschBem:
DeutschDesc: Klemmpaar
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 053 98 Grommet 9
EnglischBem:
DeutschBem:
DeutschDesc: Gummieinsatz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 408 99 Socket 2
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 413 99 Socket 4
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 165 98 Socket 4
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 519 136 98 Hose assy. DN 32x3100 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 32x3100
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 519 137 98 Hose assy. DN 32x2850 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 32x2850
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 519 138 98 Hose assy. DN 32x4050 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 32x4050
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 519 139 98 Hose assy. DN 32x2320 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 32x2320
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 519 723 98 Hose assy. DN 16x2280 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 16x2280
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 458 98 Hose assy. DN 16x1600 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 16x1600
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 638 98 Half flange 16
EnglischBem:
DeutschBem:
DeutschDesc: Flanschhдlfte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 519 452 98 Flange Seal 16
EnglischBem:
DeutschBem:
DeutschDesc: Flanschdichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 927 40 Non-return valve 2
EnglischBem:
DeutschBem:
DeutschDesc: Rьckschlagventil
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 009 99 Weld on plate 2
EnglischBem:
DeutschBem:
DeutschDesc: AnschweiЯplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 511 856 98 Cover plate 4
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 008 99 Cover plate 24
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 787 98 Locking plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Verdrehsicherung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 786 98 Screw 2
EnglischBem:
DeutschBem:
DeutschDesc: Aufbauschraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 321 611 99 Bolt 16
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 877 98 Bolt 32
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 536 99 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 599 99 Bolt 54
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 120 98 Lock washer 46
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 118 98 Lock washer 82
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 169 98 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 159 98 Socket 3
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 215 539 99 Pipe Ш 20 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Rohr Ш 20
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 260 99 Union nut 8
EnglischBem:
DeutschBem:
DeutschDesc: Ьberwurfmutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 351 40 Olive 8
EnglischBem:
DeutschBem:
DeutschDesc: Schneidring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 519 428 98 Hose assy. DN 16x5850 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 16x5850
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 444 99 Union 2
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 519 430 98 Hose assy. DN 32x2650 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 32x2650
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 519 431 98 Hose assy. DN 32x2700 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 32x2700
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 501 796 98 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 519 560 98 Hose assy. DN 32x6100 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 32x6100
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 519 235 98 Hose assy. DN 32x4300 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 32x4300
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 519 240 98 Hose assy. DN 32x1720 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 32x1720
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 777 98 Half flange 8
EnglischBem:
DeutschBem:
DeutschDesc: Flanschhдlfte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 158 99 Bolt 16
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 684 98 Union 2
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 558 98 Nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
