Содержание Excavators Mining Komatsu PC5500-6 S/N 15153(G15153)

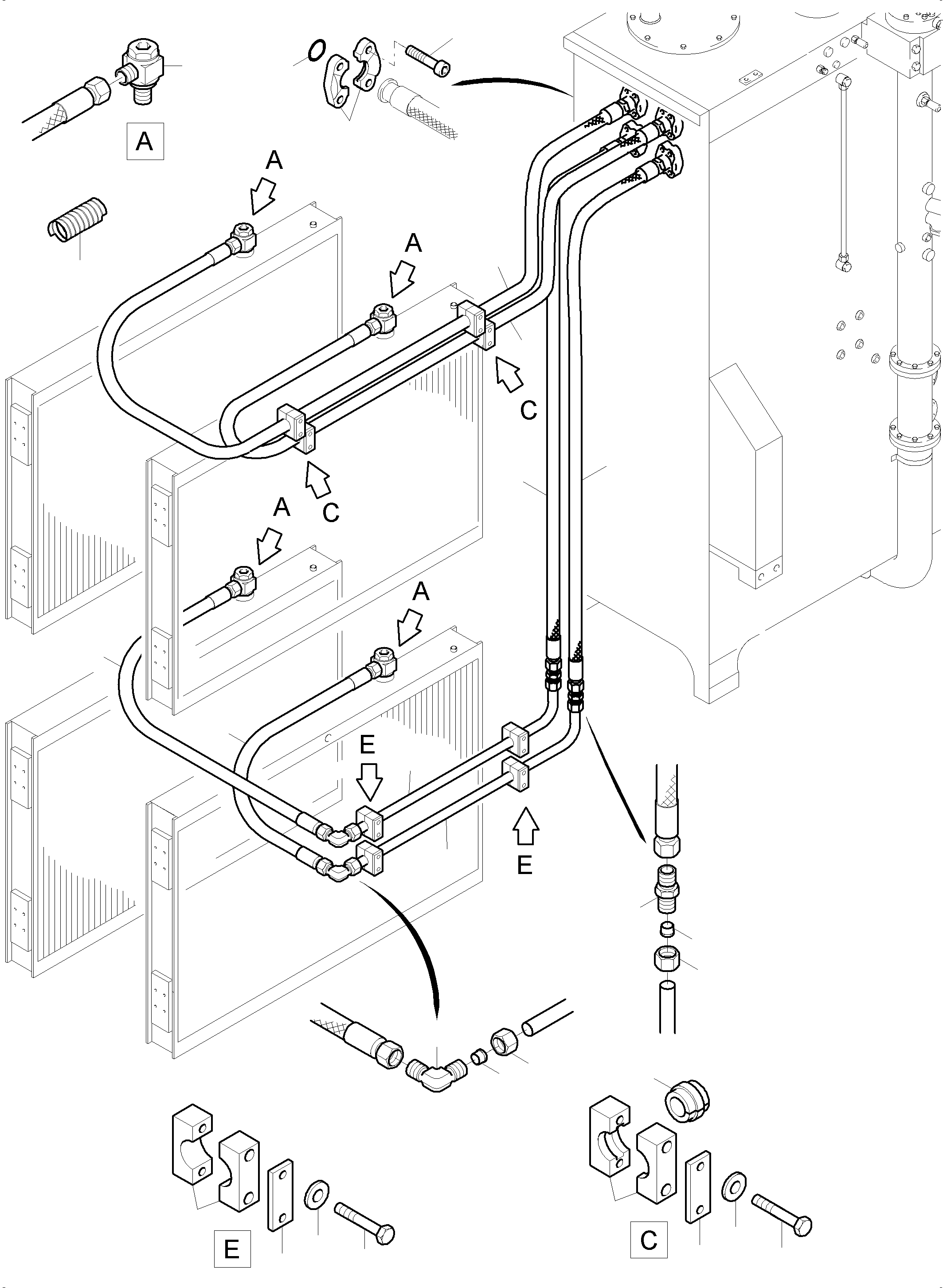

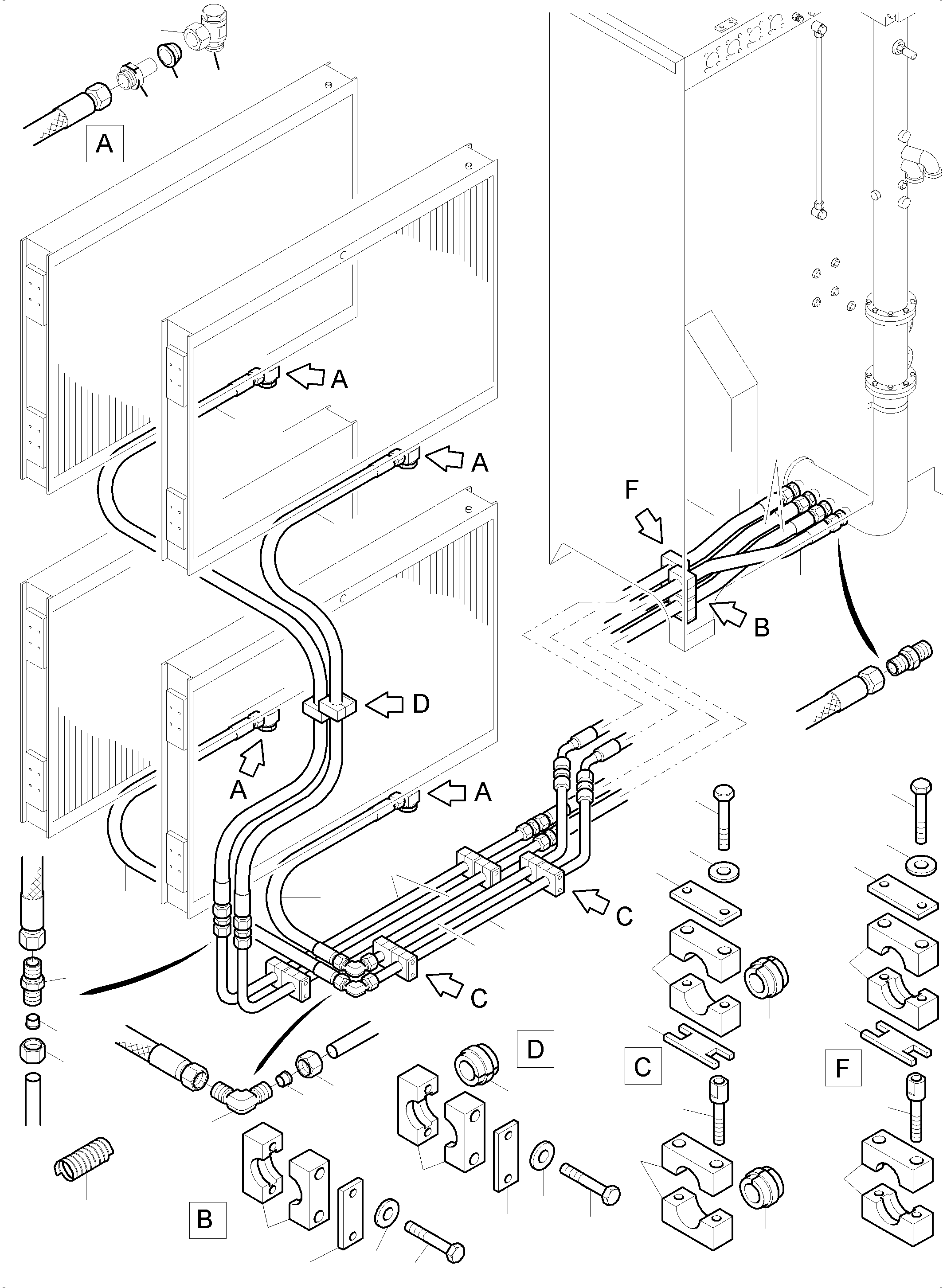

Oil Cooler - Hose Assy.(515-1814e : 515-1814e)
Номер на схеме Каталожный номер Название Количество Детали
? 513 437 98 Hose assy DN 40x3550 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x3550
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 647 851 40 Orifice 4
EnglischBem:
DeutschBem:
DeutschDesc: Blende
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 513 438 98 Hose assy DN 40x3100 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x3100
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 444 99 Union 8
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 087 98 Union 4
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 939 513 40 Pipe ш42 2
EnglischBem:
DeutschBem:
DeutschDesc: Rohr ш42
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 939 510 40 Pipe ш42 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohr ш42
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 939 512 40 Pipe ш42 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohr ш42
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 939 511 40 Pipe ш42 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohr ш42
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 939 509 40 Pipe ш42 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohr ш42
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 427 98 Hose assy DN 40x1420 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x1420
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 428 98 Hose assy DN 40x1360 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x1360
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 439 98 Hose assy DN 40x1510 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x1510
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 432 98 Hose assy DN 40x1800 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x1800
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 431 98 Hose assy DN 40x1600 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x1600
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 429 98 Hose assy DN 40x2710 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x2710
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 430 98 Hose assy DN 40x2630 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x2630
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 635 98 Half flange 8
EnglischBem:
DeutschBem:
DeutschDesc: Flanschhдlfte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 506 371 98 Clamp set 10
EnglischBem:
DeutschBem:
DeutschDesc: Klemmpaar
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 626 98 Grommet 10
EnglischBem:
DeutschBem:
DeutschDesc: Gummieinsatz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 008 99 Cover plate 18
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 118 98 Lock washer 36
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 786 98 Screw 8
EnglischBem:
DeutschBem:
DeutschDesc: Aufbauschraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 787 98 Lock washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Verdrehsicherung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 599 99 Bolt 20
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 415 99 Socket 4
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 804 40 Hose protection A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchschutz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 033 98 Clamp set 12
EnglischBem:
DeutschBem:
DeutschDesc: Klemmpaar
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 816 99 Bolt 16
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 480 40 Sleeve fitting 16
EnglischBem:
DeutschBem:
DeutschDesc: Schneidring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 045 40 Union 8
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 425 98 Hose assy DN 40x1270 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x1270
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 426 98 Hose assy DN 40x1410 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x1410
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 433 98 Hose assy DN 40x1900 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x1900
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 385 243 40 Flange seal 4
EnglischBem:
DeutschBem:
DeutschDesc: Flanschdichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 157 99 Bolt 16
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 280 99 Nut 16
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
