Содержание Excavators Mining Komatsu PC5500-6 S/N 15153(G15153)

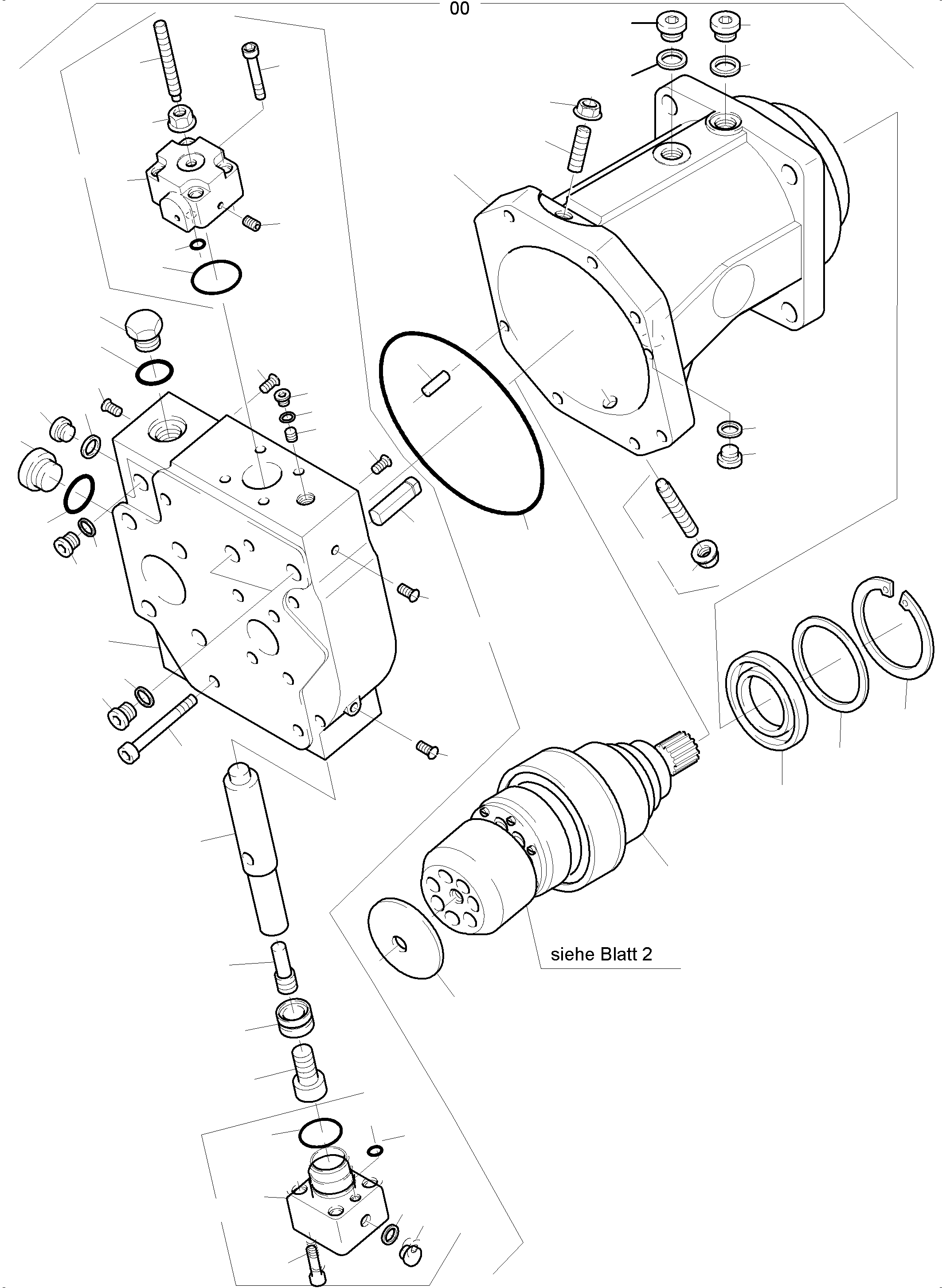

Hydr. pump(991-0165 : 991-0165)
Номер на схеме Каталожный номер Название Количество Детали
? 896 443 40 Variable displacement pump 1
EnglischBem:
DeutschBem:
DeutschDesc: Verstellpumpe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 794 73 Transmission assy. (not available) 1
EnglischBem:
DeutschBem:
DeutschDesc: Triebwerk kpl. (nicht lieferbar)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 795 73 Adjustment assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Verstellung kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 796 73 Control lense, clockwise rotation 1
EnglischBem:
DeutschBem:
DeutschDesc: Steuerlinse, rechtslauf
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 797 73 Housing (not available) 1
EnglischBem:
DeutschBem:
DeutschDesc: Gehдuse (nicht lieferbar)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 270 996 40 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 693 227 Seal ring to fig-no. 05 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring zu Bild-Nr. 05
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 661 99 Circlip 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 911 73 Shaft seal 1
EnglischBem:
DeutschBem:
DeutschDesc: Wellendichtring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 341 464 99 Supporting disc 1
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 511 878 98 O-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 270 996 40 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 693 227 Seal ring to fig-no. 11 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring zu Bild-Nr. 11
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 267 98 Thread pin 2
EnglischBem:
DeutschBem:
DeutschDesc: Gewindestift
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 511 848 98 Thread pin 1
EnglischBem:
DeutschBem:
DeutschDesc: Gewindestift
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 964 767 Flanged nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Bundmutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

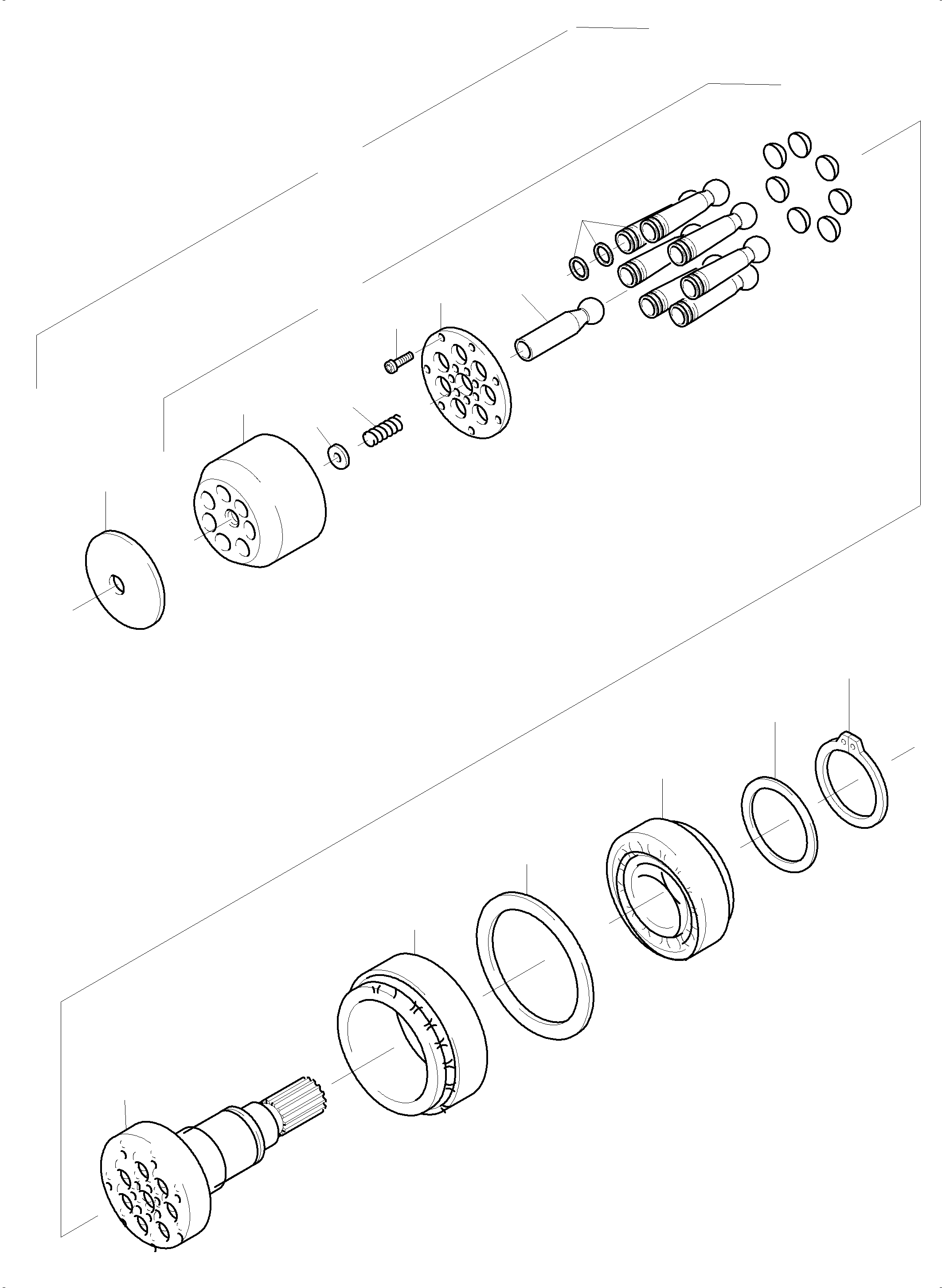

? 766 798 73 Transmission, hydr. part assy. (not available) 1
EnglischBem:
DeutschBem:
DeutschDesc: Triebwerk, Hydr. Teil kpl. (nicht lieferbar)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 799 73 Drive shaft 1
EnglischBem:
DeutschBem:
DeutschDesc: Triebwelle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 800 73 Shim ring 1
EnglischBem:
DeutschBem:
DeutschDesc: PaЯscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 801 73 Supporting disc 2,75mm 1
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzscheibe 2,75mm
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 796 415 73 Supporting disc 2,80mm 1
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzscheibe 2,80mm
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 796 416 73 Supporting disc 2,85mm 1
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzscheibe 2,85mm
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 796 417 73 Supporting disc 2,90mm 1
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzscheibe 2,90mm
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 796 418 73 Supporting disc 2,95mm 1
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzscheibe 2,95mm
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 796 419 73 Supporting disc 3,00mm 1
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzscheibe 3,00mm
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 552 99 Circlip 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 753 685 Taper roller bearing 1
EnglischBem:
DeutschBem:
DeutschDesc: Kegelrollenlager
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 802 73 Cylinder 1
EnglischBem:
DeutschBem:
DeutschDesc: Zylinder
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 803 73 Trunnion 1
EnglischBem:
DeutschBem:
DeutschDesc: Mittelzapfen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 804 73 Piston with ring 7
EnglischBem:
DeutschBem:
DeutschDesc: Kolben mit Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 805 73 Adjusting disc 1
EnglischBem:
DeutschBem:
DeutschDesc: Abstimmscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 806 73 Compression spring 1
EnglischBem:
DeutschBem:
DeutschDesc: Druckfeder
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 964 750 Withdrawal plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Rьckzugplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 909 73 Bolt 14
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 807 73 Cover preassembly 1
EnglischBem:
DeutschBem:
DeutschDesc: Fьhrungsdeckel kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 808 73 Cover assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Deckel kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 785 73 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 809 73 Cover plate, clockwise rotation 1
EnglischBem:
DeutschBem:
DeutschDesc: AbschluЯplatte, rechtslauf
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 810 73 Piston 1
EnglischBem:
DeutschBem:
DeutschDesc: Stellkolben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 551 73 Piston 1
EnglischBem:
DeutschBem:
DeutschDesc: Kolben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 192 99 Bolt 1
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 805 036 73 Regulation journal 1
EnglischBem:
DeutschBem:
DeutschDesc: Stellzapfen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 811 73 Thread pin 1
EnglischBem:
DeutschBem:
DeutschDesc: Gewindestift
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 789 73 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: Stopfen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 313 395 99 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 202 970 40 Plug 2
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 696 126 73 Seal ring to fig-no. 40 2
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring zu BIld-Nr. 40
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 992 655 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 767 425 73 Seal ring to fig-no. 42 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring zu Bild-Nr. 42
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 171 260 40 Plug 2
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 693 229 Seal ring to fig-no. 44 2
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring zu Bild-Nr. 44
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 318 811 99 Bolt 6
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 812 73 Parallel pin 2
EnglischBem:
DeutschBem:
DeutschDesc: Zylinderstift
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 765 465 73 Breaking plug 8
EnglischBem:
DeutschBem:
DeutschDesc: AbreiЯstopfen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 313 455 99 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 511 352 98 O-ring 2
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 790 73 O-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 813 73 Cover 1
EnglischBem:
DeutschBem:
DeutschDesc: Deckel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 400 98 O-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 260 98 O-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 157 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 814 73 Cover 1
EnglischBem:
DeutschBem:
DeutschDesc: Deckel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 421 99 Screw 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 501 358 98 O-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 844 98 O-ring 2
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 998 603 Flanged nut 1
EnglischBem:
DeutschBem:
DeutschDesc: Bundmutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 477 98 Threaded pin 1
EnglischBem:
DeutschBem:
DeutschDesc: Gewindestift
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 765 466 73 Breaking plug 1
EnglischBem:
DeutschBem:
DeutschDesc: AbreiЯstopfen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 506 464 99 Taper roller bearing 1
EnglischBem:
DeutschBem:
DeutschDesc: Kegelrollenlager
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 815 73 Seal kit fig-nos. 06-10,12, 20,41,43,45,50,51,53,54,58,59 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtsatz Bild-Nr. 06-10,12, 20,41,43,45,50,51,53,54,58,59
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC5500-6 S/N 15153(G15153) / Hydr. pump(991-0165 : 991-0165)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC5500-6 S/N 15153(G15153) / Hydr. pump(991-0165 : 991-0165)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
