Содержание Excavators Mining Komatsu PC5500-6 S/N 15153(G15153)

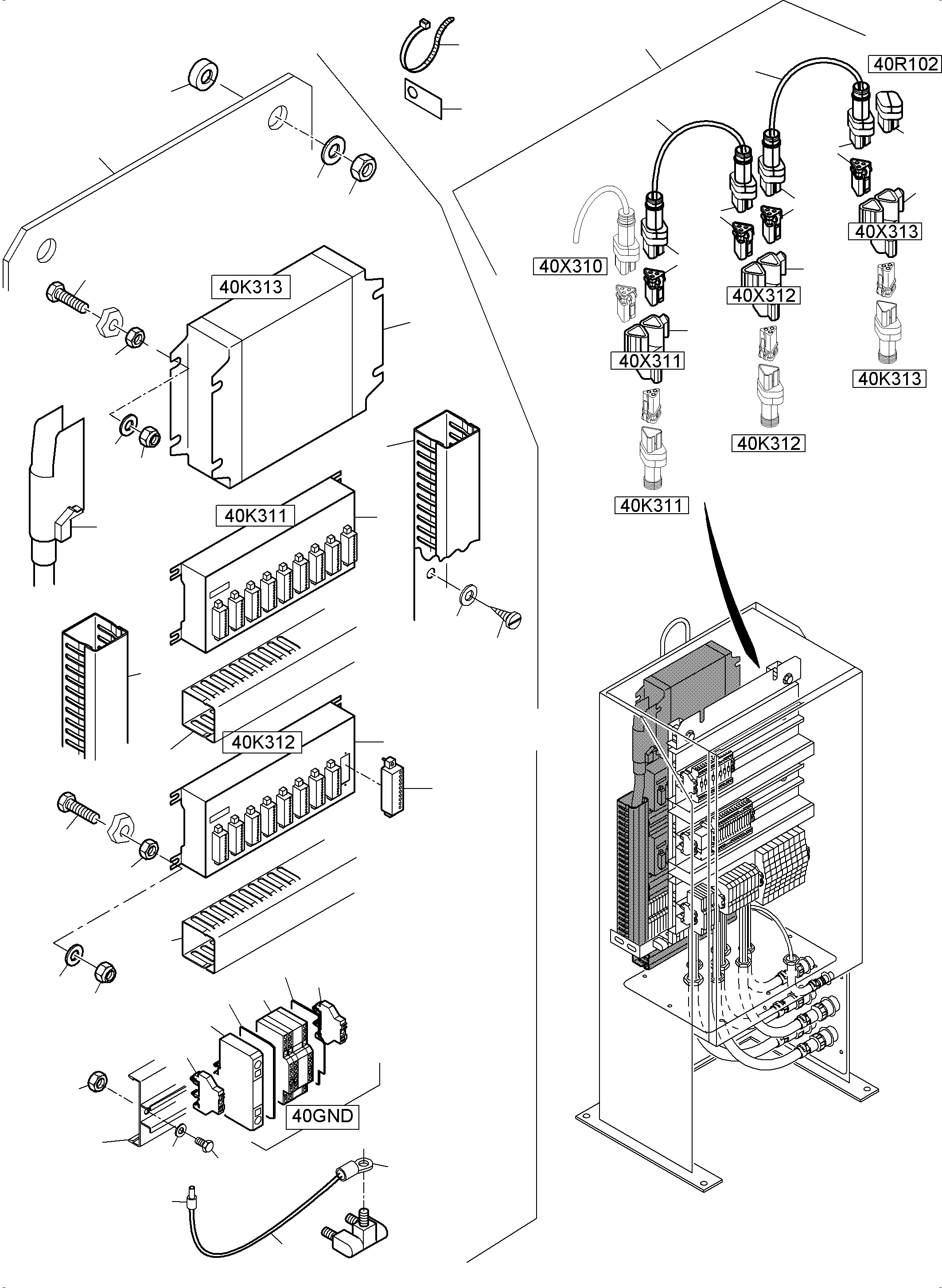

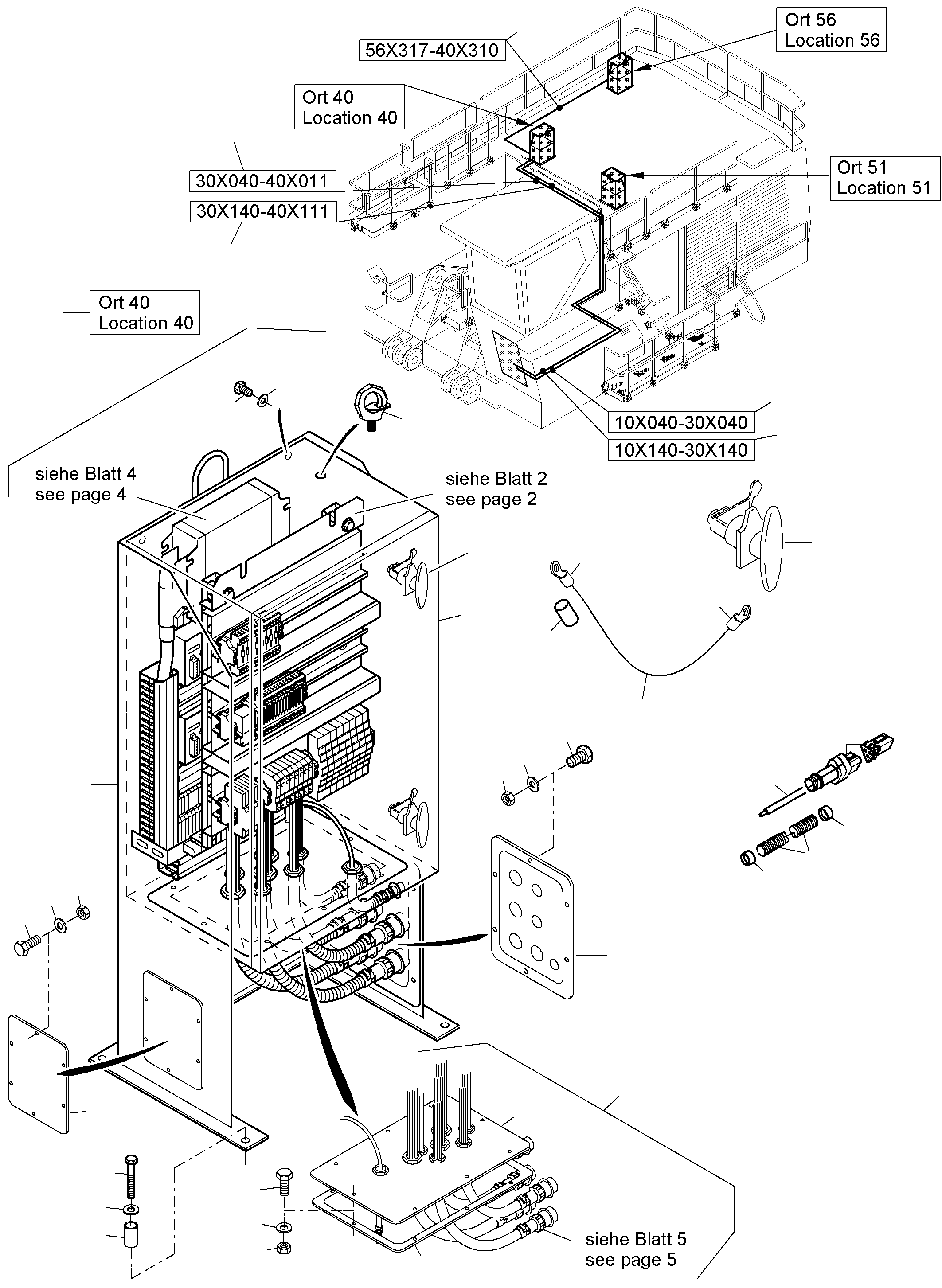

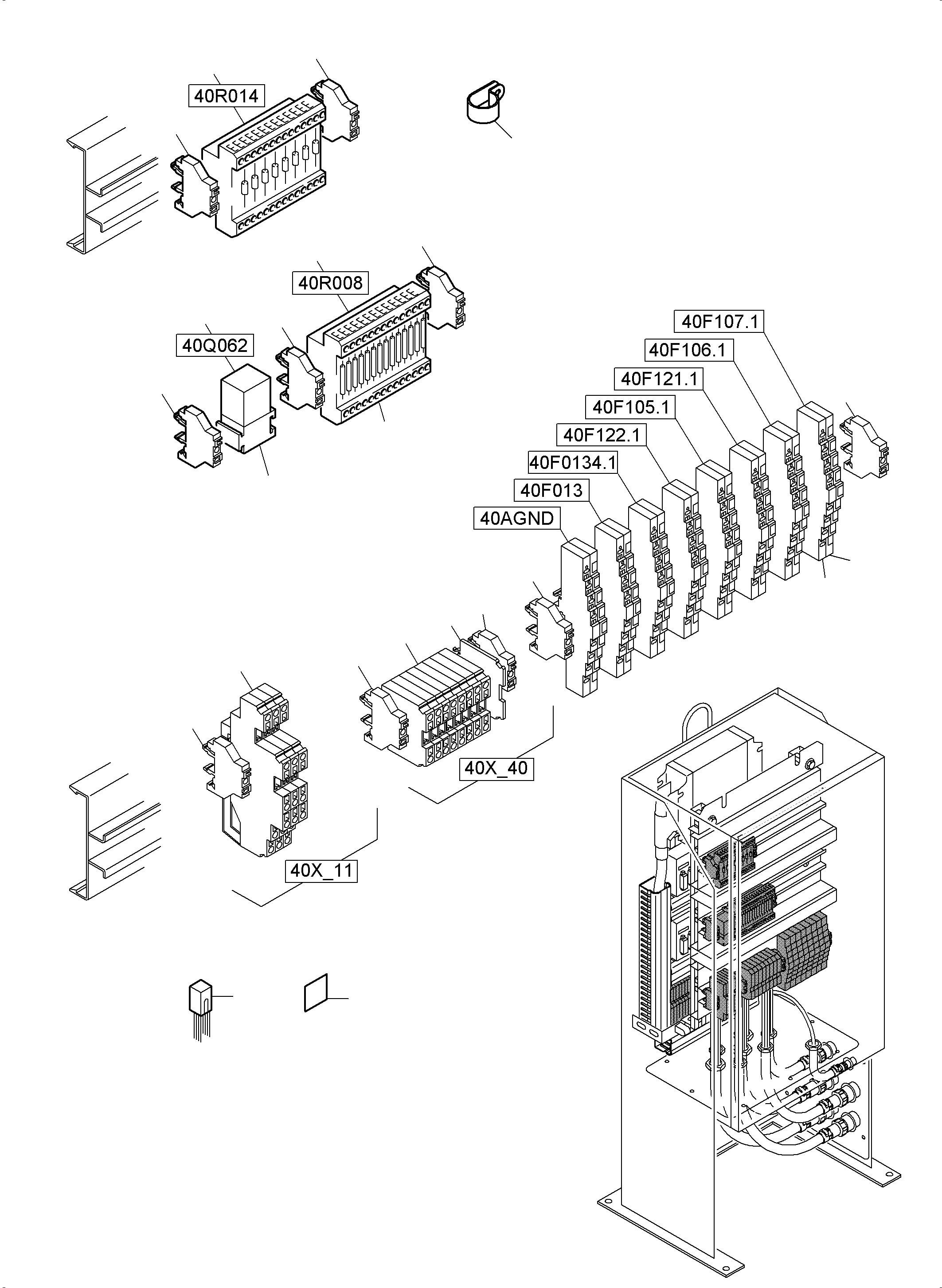

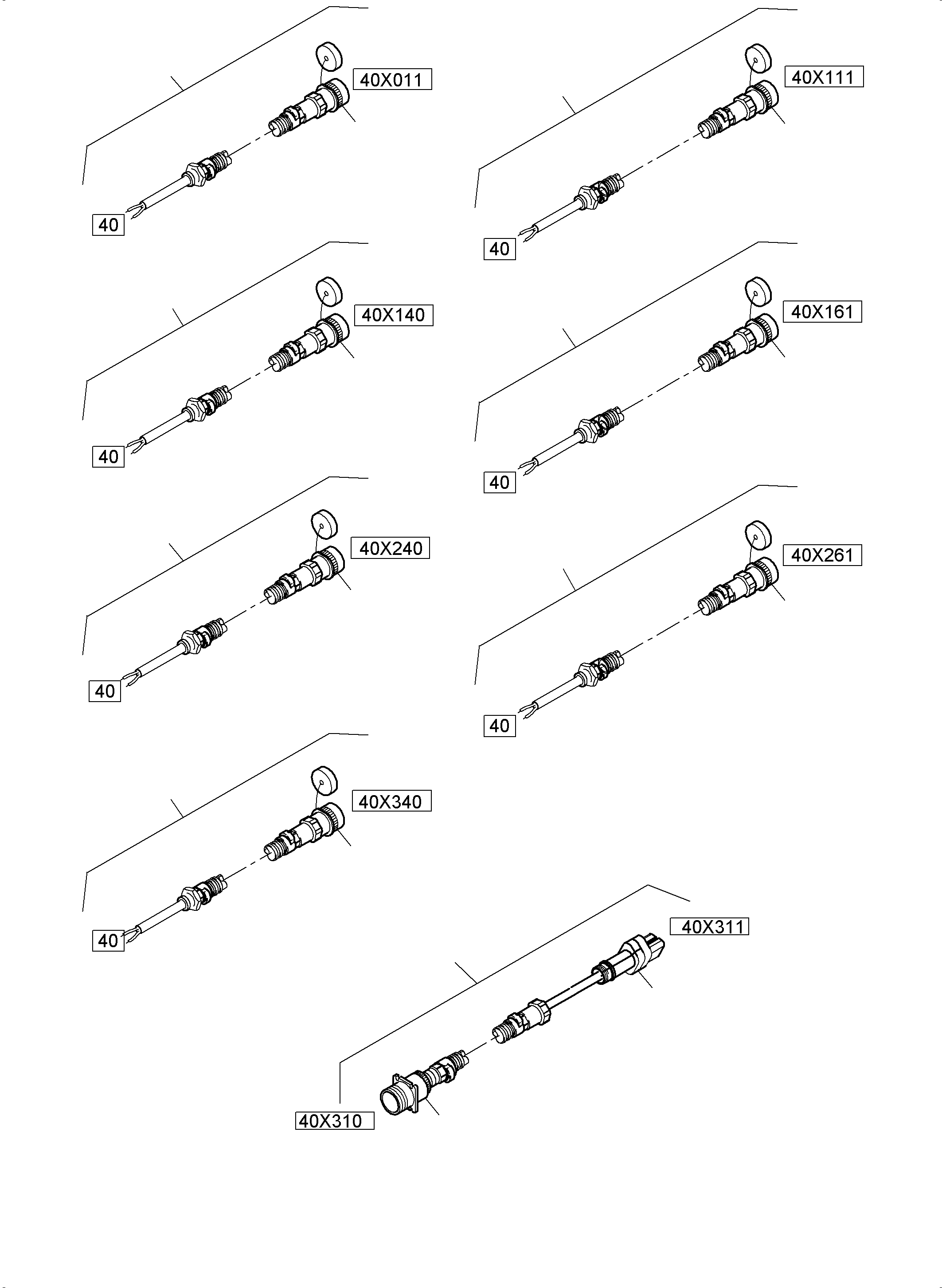

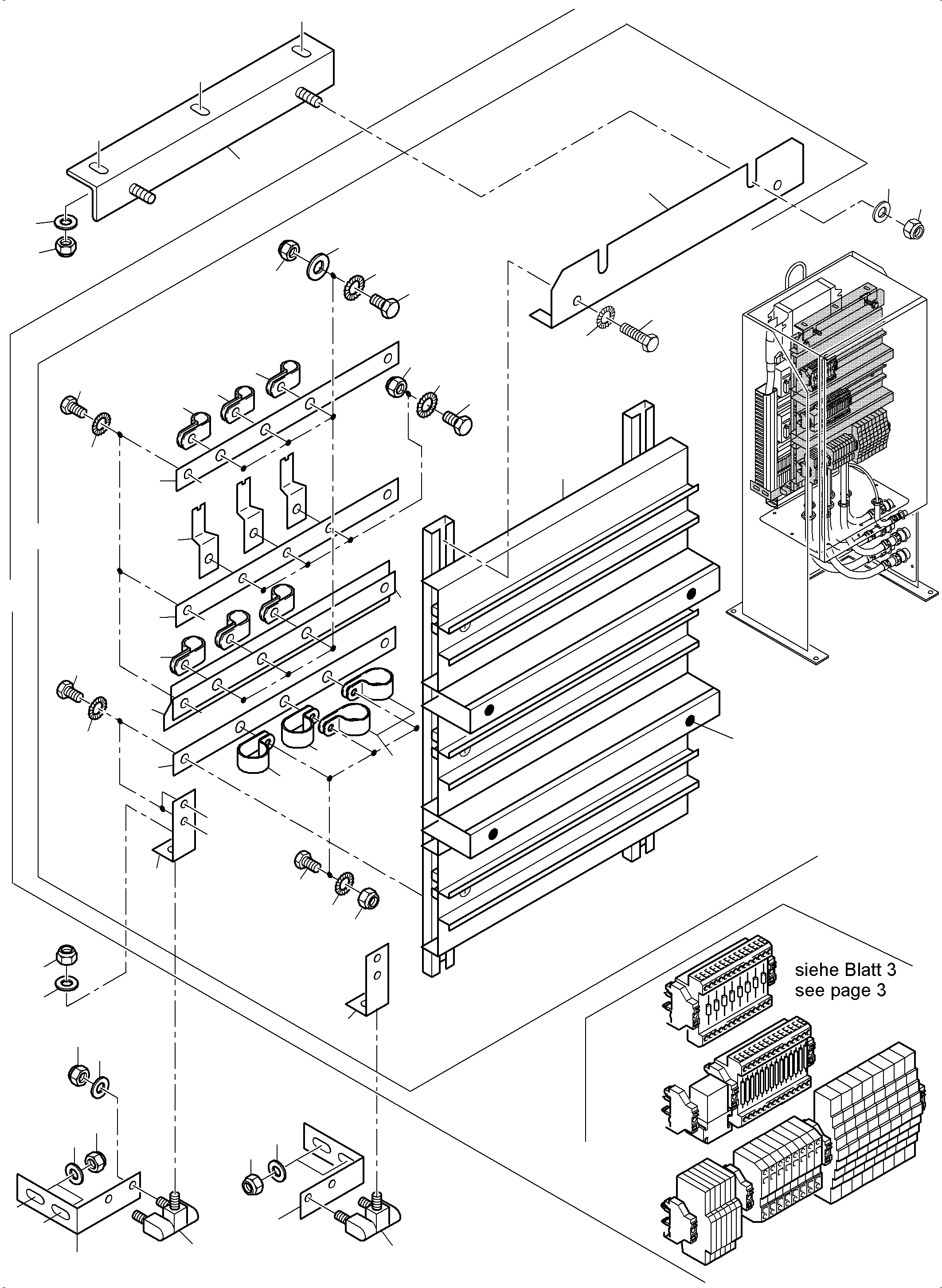

Switch cabinet Ort 40(515-2240e : 515-2240e)
Номер на схеме Каталожный номер Название Количество Детали
? 962 920 40 Switch cabinet assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Schaltschrank kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 958 927 40 Cable can bus 56x317-40x310 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel Can- Bus 56x317-40x310
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 963 840 40 Switch cabinet retainer ORT 40 1
EnglischBem:
DeutschBem:
DeutschDesc: Schaltschrankhalterung ORT 40
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 878 98 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 594 98 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 963 841 40 Plate 2
EnglischBem:
DeutschBem:
DeutschDesc: Blech
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 506 957 98 Bolt 12
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 463 99 Washer 12
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 025 98 Nut 18
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 509 648 98 Bolt 5
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 547 98 Lock washer 5
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 746 98 Resilien sleeve 5
EnglischBem:
DeutschBem:
DeutschDesc: Dehnnhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 963 330 40 Socket plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Steckdosenblech
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 799 380 73 Seal 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 799 379 73 Door lock 2
EnglischBem:
DeutschBem:
DeutschDesc: Kompressionsverschluss
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 764 948 73 Hinge 2
EnglischBem:
DeutschBem:
DeutschDesc: Scharnier
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 962 924 40 Switch framing assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Schaltgerьst kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 962 925 40 Mounting plate assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Montageplatte kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 979 225 40 Cable can bus H-tank 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel Can- Bus H-Tank
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 962 926 40 Bottom plate with harness set 1
EnglischBem:
DeutschBem:
DeutschDesc: Bodenblech mit Kabelbaumsatz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 949 128 40 Seal 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 957 071 40 Angle 1
EnglischBem:
DeutschBem:
DeutschDesc: Winkel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 957 072 40 Angle 1
EnglischBem:
DeutschBem:
DeutschDesc: Winkel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 957 413 40 Angle 1
EnglischBem:
DeutschBem:
DeutschDesc: Winkel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 979 200 40 Switch cabinet, empty, incl. Pos. 18-20 1
EnglischBem:
DeutschBem:
DeutschDesc: Schaltschrank, leer, inkl. Pos. 18-20
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 187 40 Hinge 2
EnglischBem:
DeutschBem:
DeutschDesc: Scharnier
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 253 40 Cord 1
EnglischBem:
DeutschBem:
DeutschDesc: Nylonflechtleine
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 913 40 Warmth shrink hose A/R
EnglischBem:
DeutschBem:
DeutschDesc: Wдrmeschrumpfschlauch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 487 98 Cable shoe 4
EnglischBem:
DeutschBem:
DeutschDesc: Kabelschuh
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 509 870 98 Nut 11
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 321 98 Washer 11
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 506 957 98 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 331 98 Washer 16
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 509 869 98 Nut 8
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 514 921 98 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 299 98 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 844 40 Protection hose A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 211 40 End Grommet A/R
EnglischBem:
DeutschBem:
DeutschDesc: Wellrohr Endtьlle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 269 078 40 Cable end sleeve 1
EnglischBem:
DeutschBem:
DeutschDesc: Aderendhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 914 40 Warmth shrink hose A/R
EnglischBem:
DeutschBem:
DeutschDesc: Wдrmeschrumpfschlauch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 554 40 Cable 16mm2 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 16mm2
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 654 372 40 Cable shoe 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelschuh
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 519 40 Eyebolt 2
EnglischBem:
DeutschBem:
DeutschDesc: Ringschraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 682 40 Distance sleeve 4
EnglischBem:
DeutschBem:
DeutschDesc: Distanzhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 647 40 T-Splitter 3
EnglischBem:
DeutschBem:
DeutschDesc: T-Splitter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 979 226 40 Cable 40x311-40x312 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 40x311-40x312
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 979 227 40 Cable 40x312-40x313 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 40x312-40x313
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 144 40 End resistor 1
EnglischBem:
DeutschBem:
DeutschDesc: Endwiderstand
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 962 927 40 Switch framing 1
EnglischBem:
DeutschBem:
DeutschDesc: Schaltgerьst
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 960 613 40 Resistor array assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Widerstandsgatter kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 748 40 Diode array 1
EnglischBem:
DeutschBem:
DeutschDesc: Diodengatter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 963 201 40 Relay with retainer 1
EnglischBem:
DeutschBem:
DeutschDesc: Relais mit Halter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 503 40 Cover plate 10
EnglischBem:
DeutschBem:
DeutschDesc: AbschluЯplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 685 40 Group plate 8
EnglischBem:
DeutschBem:
DeutschDesc: Gruppenschildtrдger
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 612 40 Through clamp 2.5 20
EnglischBem:
DeutschBem:
DeutschDesc: Durchgangsklemme 2,5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 613 40 Cover plate 3
EnglischBem:
DeutschBem:
DeutschDesc: AbschluЯplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 768 40 Through clamp 6,0 8
EnglischBem:
DeutschBem:
DeutschDesc: Durchgangsklemme 6,0
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 772 40 Cover plate 1
EnglischBem:
DeutschBem:
DeutschDesc: AbschluЯplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 614 40 Bridge 2-fold 4
EnglischBem:
DeutschBem:
DeutschDesc: Brьcke 2-fach
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 775 40 Bridge 6
EnglischBem:
DeutschBem:
DeutschDesc: Brьcke
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 673 40 Clamp 10
EnglischBem:
DeutschBem:
DeutschDesc: Endklammer
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 624 40 Marker 5
EnglischBem:
DeutschBem:
DeutschDesc: Bezeichnungskarte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 625 40 Marker 2
EnglischBem:
DeutschBem:
DeutschDesc: Bezeichnungskarte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 502 40 Potencial clamp 10
EnglischBem:
DeutschBem:
DeutschDesc: Potenzialklemme
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 615 40 Bridge 3-fold 1
EnglischBem:
DeutschBem:
DeutschDesc: Brьcke 3-fach
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443452110 Clamp DN17 4
EnglischBem:
DeutschBem:
DeutschDesc: Schelle NW17
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 611 40 Mounting part 1
EnglischBem:
DeutschBem:
DeutschDesc: Montagebaustein
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 604 733 40 Resistor 15
EnglischBem:
DeutschBem:
DeutschDesc: Widerstand
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 466 40 Cross connection 1
EnglischBem:
DeutschBem:
DeutschDesc: Querverbinder
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 241 40 Frame 1
EnglischBem:
DeutschBem:
DeutschDesc: Rahmen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 957 439 40 Retainer 2
EnglischBem:
DeutschBem:
DeutschDesc: Halter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 957 440 40 Retainer 1
EnglischBem:
DeutschBem:
DeutschDesc: Halter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 957 441 40 Retainer 1
EnglischBem:
DeutschBem:
DeutschDesc: Halter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 957 442 40 Stop 1
EnglischBem:
DeutschBem:
DeutschDesc: Anschlag
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 957 073 40 Angle 2
EnglischBem:
DeutschBem:
DeutschDesc: Winkel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 514 072 98 Screw 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 445 99 Bolt 6
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 629 99 Bolt 6
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 594 98 Lock washer 14
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 299 98 Washer 12
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 514 921 98 Nut 12
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 966 561 40 Rubber plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Gummimatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 519 091 98 Washer 6
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819320010 Clip 3
EnglischBem:
DeutschBem:
DeutschDesc: Clip
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443451010 Clamp 3
EnglischBem:
DeutschBem:
DeutschDesc: Schelle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443550810 Clamp 3
EnglischBem:
DeutschBem:
DeutschDesc: Schelle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 853 98 Bolt 6
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 610 40 Makrolon plate A/R
EnglischBem:
DeutschBem:
DeutschDesc: Makrolonplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 061 40 Rivet 6
EnglischBem:
DeutschBem:
DeutschDesc: Spreizniet
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 431 40 Contoller housing 1
EnglischBem:
DeutschBem:
DeutschDesc: Kontroller Gehaeuse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 962 928 40 Plug aasy 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 430 40 Modul 2
EnglischBem:
DeutschBem:
DeutschDesc: Modul
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 412 40 Plug connector 18
EnglischBem:
DeutschBem:
DeutschDesc: Steckverbindung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 270 873 40 Wiring channel 40x40 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Verdrahtungskanal 40x40
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 518 40 Wiring channel 40x60 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Verdrahtungskanal 40x60
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 505 955 99 Assembly rail A/R
EnglischBem:
DeutschBem:
DeutschDesc: Tragschiene
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 339 40 Wire clip 4-16 mm2 1
EnglischBem:
DeutschBem:
DeutschDesc: Reihenklemme 4-16 mm2
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 185 40 Wire clip 2,5 mm2 23
EnglischBem:
DeutschBem:
DeutschDesc: Reihenklemme 2,5 mm2
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 773 40 Cover plate 16 mm2 1
EnglischBem:
DeutschBem:
DeutschDesc: AbschluЯplatte 16 mm2
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 626 40 Marker 1
EnglischBem:
DeutschBem:
DeutschDesc: Bezeichnungskarte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 627 40 Marker 1
EnglischBem:
DeutschBem:
DeutschDesc: Bezeichnungskarte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 519 077 98 Screw 15
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 145 743 40 Washer 15
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 703 99 Bolt 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 560 98 Lock washer 2
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 640 99 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 183 98 Nut 8
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 504 99 Lock washer 8
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 224 320 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 506 99 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 331 98 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 509 860 98 Nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 649 99 Nut 8
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 509 869 98 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 966 609 40 Mounting plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Montageplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 959 450 40 Ground plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Bodenplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 978 438 40 Harness 40X011 - 40 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 40X011 - 40
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 962 932 40 Harness 40X111 - 40 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 40X111 - 40
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 959 453 40 Harness 40X140 - 40 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 40X140 - 40
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 962 929 40 Harness 40X161 - 40 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 40X161 - 40
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 962 930 40 Harness 40X240 - 40 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 40X240 - 40
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 963 143 40 Harness 40X340 - 40 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 40X340 - 40
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 959 451 40 Harness 40X310-40X311 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 40X310-40X311
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 962 931 40 Harness 40X261-40 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 40X261-40
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 118 40 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Steckdose
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 121 40 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Steckdose
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 140 40 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Steckdose
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 125 40 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Steckdose
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 170 40 Plug in socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Flanschdose
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 146 40 Plug in socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Flanschdose
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 958 955 40 Can-bushing 3
EnglischBem:
DeutschBem:
DeutschDesc: Can-Buchse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 958 956 40 CAN-Bushing 2
EnglischBem:
DeutschBem:
DeutschDesc: CAN-Buchse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 435 40 Cable A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 777 40 Plate 4
EnglischBem:
DeutschBem:
DeutschDesc: Schild
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 174 411 40 Cable strap 8
EnglischBem:
DeutschBem:
DeutschDesc: Kabelband
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 734 40 Relay 1
EnglischBem:
DeutschBem:
DeutschDesc: Relais
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 344 498 40 Supporting trestle 1
EnglischBem:
DeutschBem:
DeutschDesc: Tragsockel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 978 193 40 Relay socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Relaissockel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 320 975 99 Bolt 1
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 314 98 Lock washer 1
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 519 164 98 Sleeve 2
EnglischBem:
DeutschBem:
DeutschDesc: Steckhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 519 163 98 Sleeve 2
EnglischBem:
DeutschBem:
DeutschDesc: Steckhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? (see parts page 515-2232b) Cable can bus, 1
EnglischBem:
DeutschBem:
DeutschDesc: (siehe ET-Blatt 515-2232b) Kabel Can- Bus,
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 962 917 40 Cable can bus 10x140-30x140 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel Can- Bus 10x140-30x140
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? (see parts page 515-2250) Cable can bus, 1
EnglischBem:
DeutschBem:
DeutschDesc: (siehe ET-Blatt 515-2250) Kabel Can- Bus,
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? (see parts page 515-2250) Cable can bus, 1
EnglischBem:
DeutschBem:
DeutschDesc: (siehe ET-Blatt 515-2250) Kabel Can- Bus,
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC5500-6 S/N 15153(G15153) / Switch cabinet Ort 40(515-2240e : 515-2240e)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC5500-6 S/N 15153(G15153) / Switch cabinet Ort 40(515-2240e : 515-2240e)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC5500-6 S/N 15153(G15153) / Switch cabinet Ort 40(515-2240e : 515-2240e)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC5500-6 S/N 15153(G15153) / Switch cabinet Ort 40(515-2240e : 515-2240e)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC5500-6 S/N 15153(G15153) / Switch cabinet Ort 40(515-2240e : 515-2240e)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
