Содержание Excavators Mining Komatsu PC5500-6 S/N 15155(G15155)

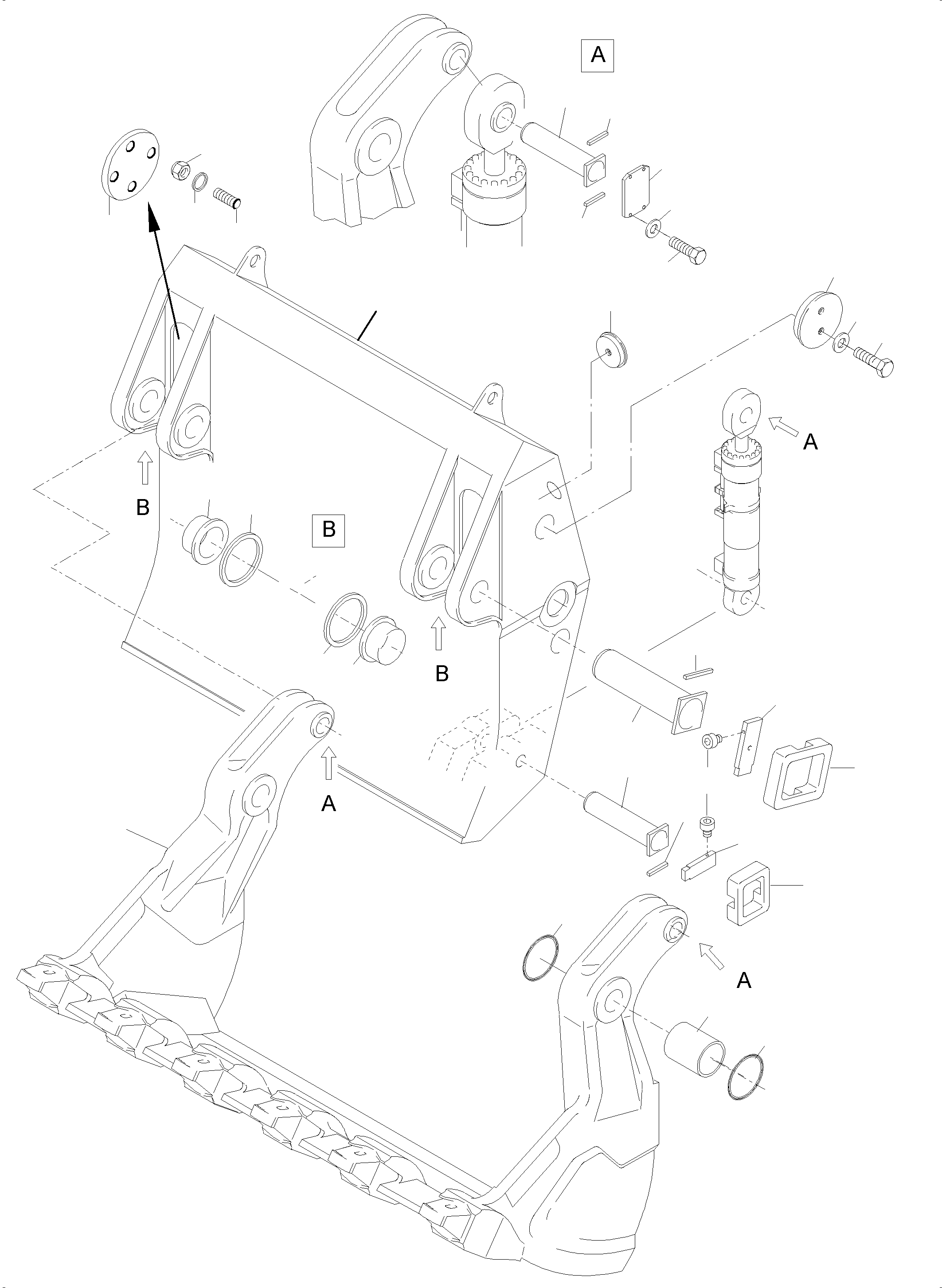

Bullclam Bucket 26,0 cbm (Lip WP4)(515-5026b : 515-5026b)
Наименование Страница Код страницы

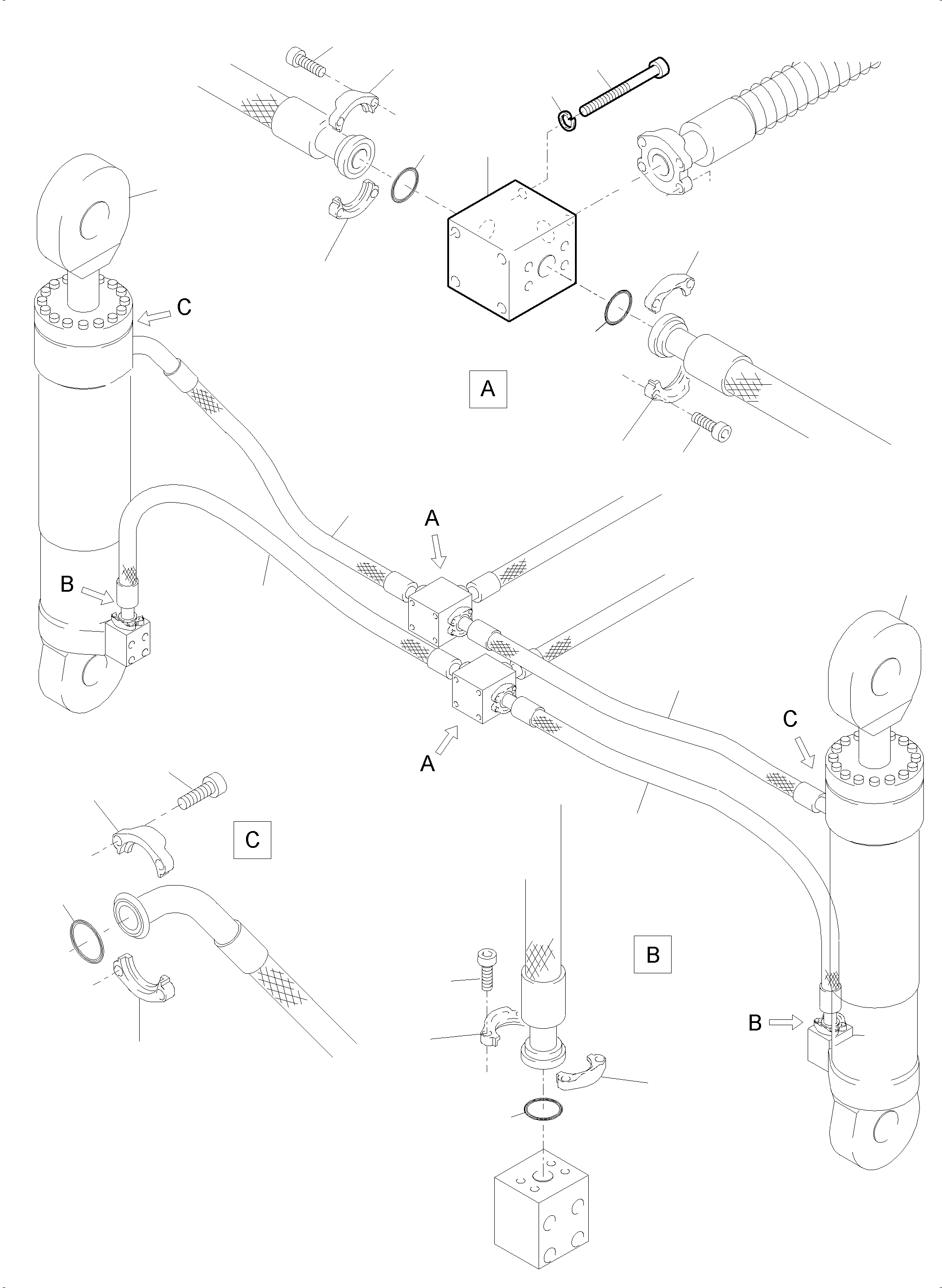

Clam Cylinder, R.H. and L.H. 515-5035d 515-5035d

Номер на схеме Каталожный номер Название Количество Детали
? 931 685 40 Bullclam bucket w./o. lip 1
EnglischBem:
DeutschBem:
DeutschDesc: Klappschaufel ohne Lippe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 931 684 40 Bullclam bucket wall incl. fig. nos 17-61 1
EnglischBem:
DeutschBem:
DeutschDesc: Schaufelrьckwand einschl. Bild Nr. 17-61
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Bucket clam 1
EnglischBem:
DeutschBem:
DeutschDesc: Schaufelschale
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 922 371 40 Plate 2
EnglischBem:
DeutschBem:
DeutschDesc: Blech
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 958 718 40 Strip 4
EnglischBem:
DeutschBem:
DeutschDesc: Leiste
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 922 373 40 Strip 2
EnglischBem:
DeutschBem:
DeutschDesc: Leiste
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 922 374 40 Protection rubber 2
EnglischBem:
DeutschBem:
DeutschDesc: Schutzgummi
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 511 263 98 Thread pin 20
EnglischBem:
DeutschBem:
DeutschDesc: Gewindebolzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 037 98 Nut 20
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 936 399 40 Pin with plate 2
EnglischBem:
DeutschBem:
DeutschDesc: Bolzen mit Platte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 970 728 40 Freeze-in bushing 2
EnglischBem:
DeutschBem:
DeutschDesc: Frierbuchse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 936 396 40 Shackle 2
EnglischBem:
DeutschBem:
DeutschDesc: Lasche
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 936 397 40 Catch 4
EnglischBem:
DeutschBem:
DeutschDesc: Verdrehsicherung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 824 99 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 123 98 Lock washer 8
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 023 40 Pin seal ring 4
EnglischBem:
DeutschBem:
DeutschDesc: Bolzendichtring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 923 274 40 Pin with plate 2
EnglischBem:
DeutschBem:
DeutschDesc: Bolzen mit Platte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 923 271 40 Pin with plate 2
EnglischBem:
DeutschBem:
DeutschDesc: Bolzen mit Platte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 923 266 40 Pin 2
EnglischBem:
DeutschBem:
DeutschDesc: Bolzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 923 269 40 Pin 2
EnglischBem:
DeutschBem:
DeutschDesc: Bolzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 890 924 40 Collar bush 4
EnglischBem:
DeutschBem:
DeutschDesc: Bundbuchse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 923 268 40 Collar bush 4
EnglischBem:
DeutschBem:
DeutschDesc: Bundbuchse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 923 267 40 Collar bush 4
EnglischBem:
DeutschBem:
DeutschDesc: Bundbuchse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 890 921 40 Protective frame 4
EnglischBem:
DeutschBem:
DeutschDesc: Schutzrahmen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 444 99 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 890 884 40 Square 4
EnglischBem:
DeutschBem:
DeutschDesc: Vierkant
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 895 099 40 Square 4
EnglischBem:
DeutschBem:
DeutschDesc: Vierkant
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 890 916 40 Catch 4
EnglischBem:
DeutschBem:
DeutschDesc: Riegel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 600 99 Nut 8
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 923 265 40 Catch 4
EnglischBem:
DeutschBem:
DeutschDesc: Verdrehsicherung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 900 749 40 Catch 4
EnglischBem:
DeutschBem:
DeutschDesc: Verdrehsicherung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 923 263 40 Axle stirrup 4
EnglischBem:
DeutschBem:
DeutschDesc: Achshalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 900 750 40 Axle stirrup 4
EnglischBem:
DeutschBem:
DeutschDesc: Achshalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 923 264 40 Shackle 2
EnglischBem:
DeutschBem:
DeutschDesc: Lasche
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 900 751 40 Shackle 2
EnglischBem:
DeutschBem:
DeutschDesc: Lasche
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 923 241 40 Manifold 2
EnglischBem:
DeutschBem:
DeutschDesc: Verteilerklotz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 600 98 Hose assy. DN 32x1640 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 32x1640
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 601 98 Hose assy. DN 32x1840 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 32x1840
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 602 98 Hose assy. DN 32x2480 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 32x2480
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 603 98 Hose assy. DN 32x2280 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 32x2280
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 192 98 Lock washer 8
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 519 453 98 Flange seal 2
EnglischBem:
DeutschBem:
DeutschDesc: Flanschdichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 288 99 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 923 262 40 Ring 4
EnglischBem:
DeutschBem:
DeutschDesc: Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 934 094 40 Ring 4
EnglischBem:
DeutschBem:
DeutschDesc: Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 320 374 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 826 99 Bolt 16
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 123 98 Lock washer 16
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 978 964 40 Plate 2
EnglischBem:
DeutschBem:
DeutschDesc: Blech
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 665 40 Plug 4
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯstopfen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 213 98 Thread pin 8
EnglischBem:
DeutschBem:
DeutschDesc: Gewindebolzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 118 98 Lock washer 8
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 911 196 40 Cover 2
EnglischBem:
DeutschBem:
DeutschDesc: Deckel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 122 98 Lock washer 6
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 775 99 Screw 6
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 519 452 98 Flange Seal 6
EnglischBem:
DeutschBem:
DeutschDesc: Flanschdichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 209 99 Bolt 24
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 638 98 Half clamp 12
EnglischBem:
DeutschBem:
DeutschDesc: Flanschhдlfte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 639 98 Half clamp 4
EnglischBem:
DeutschBem:
DeutschDesc: Flanschhдlfte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

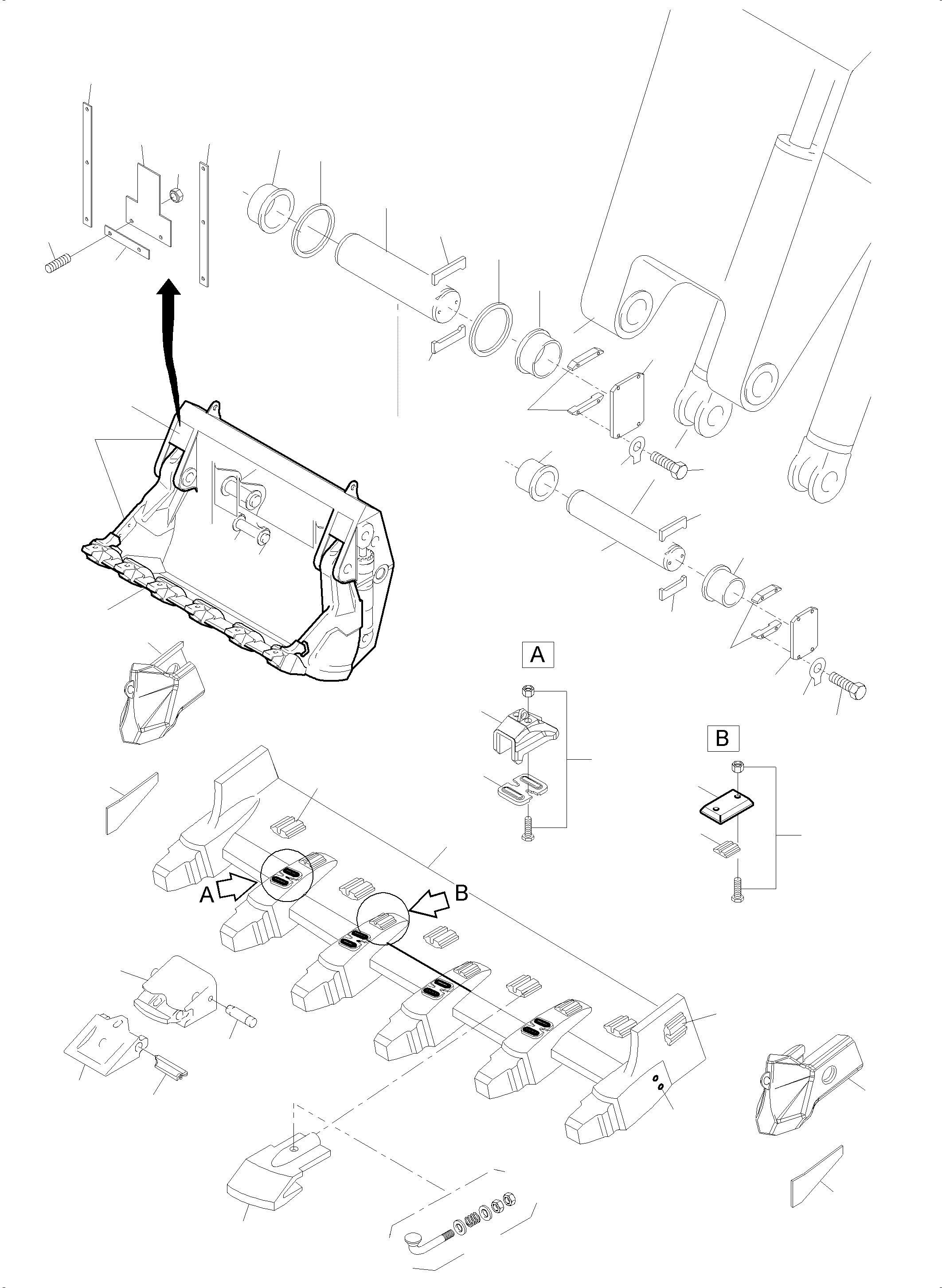

? 951 149 40 Cast Lip assy , incl. pos. 71 - 90 1
EnglischBem:
DeutschBem:
DeutschDesc: GuЯlippe kpl., inkl. Pos. 71 - 90
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 247 40 Cast Lip 1
EnglischBem:
DeutschBem:
DeutschDesc: GuЯlippe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 951 142 40 Tooth adapter 6
EnglischBem:
DeutschBem:
DeutschDesc: Zahnhalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 951 143 40 Pin 6
EnglischBem:
DeutschBem:
DeutschDesc: Bolzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 951 209 40 Pin 6
EnglischBem:
DeutschBem:
DeutschDesc: Bolzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 342 40 Tooth tip 6
EnglischBem:
DeutschBem:
DeutschDesc: Zahnspitze
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 258 40 Shroud 4
EnglischBem:
DeutschBem:
DeutschDesc: Schutzkappe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 628 40 Weld base 4
EnglischBem:
DeutschBem:
DeutschDesc: Halter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 629 40 Bolt with nut 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube mit Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 260 40 Wear runner 10
EnglischBem:
DeutschBem:
DeutschDesc: Halter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 261 40 Wear runner base 10
EnglischBem:
DeutschBem:
DeutschDesc: Grundplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 765 40 Bolt and Nut 20
EnglischBem:
DeutschBem:
DeutschDesc: Schraube und Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 253 40 Shroud 5
EnglischBem:
DeutschBem:
DeutschDesc: Schutzkappe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 045 844 40 Weld base 5
EnglischBem:
DeutschBem:
DeutschDesc: Halter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 630 40 J-Bolt Assembly 7
EnglischBem:
DeutschBem:
DeutschDesc: J-Schraube kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 254 40 Lower wing shroud l.h. 1
EnglischBem:
DeutschBem:
DeutschDesc: Schneidkantenschutz unten links
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 255 40 Lower wing shroud r.h. 1
EnglischBem:
DeutschBem:
DeutschDesc: Schneidkantenschutz unten rechts
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 256 40 Weld base 2
EnglischBem:
DeutschBem:
DeutschDesc: Halter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 988 40 Wear button 4
EnglischBem:
DeutschBem:
DeutschDesc: VerschleiЯbolzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 340 40 Side protection l.h 1
EnglischBem:
DeutschBem:
DeutschDesc: Seitenschutz links
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 341 40 Side protection r.h 1
EnglischBem:
DeutschBem:
DeutschDesc: Seitenschutz rechts
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC5500-6 S/N 15155(G15155) / Bullclam Bucket 26,0 cbm (Lip WP4)(515-5026b : 515-5026b)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC5500-6 S/N 15155(G15155) / Bullclam Bucket 26,0 cbm (Lip WP4)(515-5026b : 515-5026b)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC5500-6 S/N 15155(G15155) / Bullclam Bucket 26,0 cbm (Lip WP4)(515-5026b : 515-5026b)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
