Содержание Excavators Mining Komatsu PC5500-6 S/N 15129(g15129)

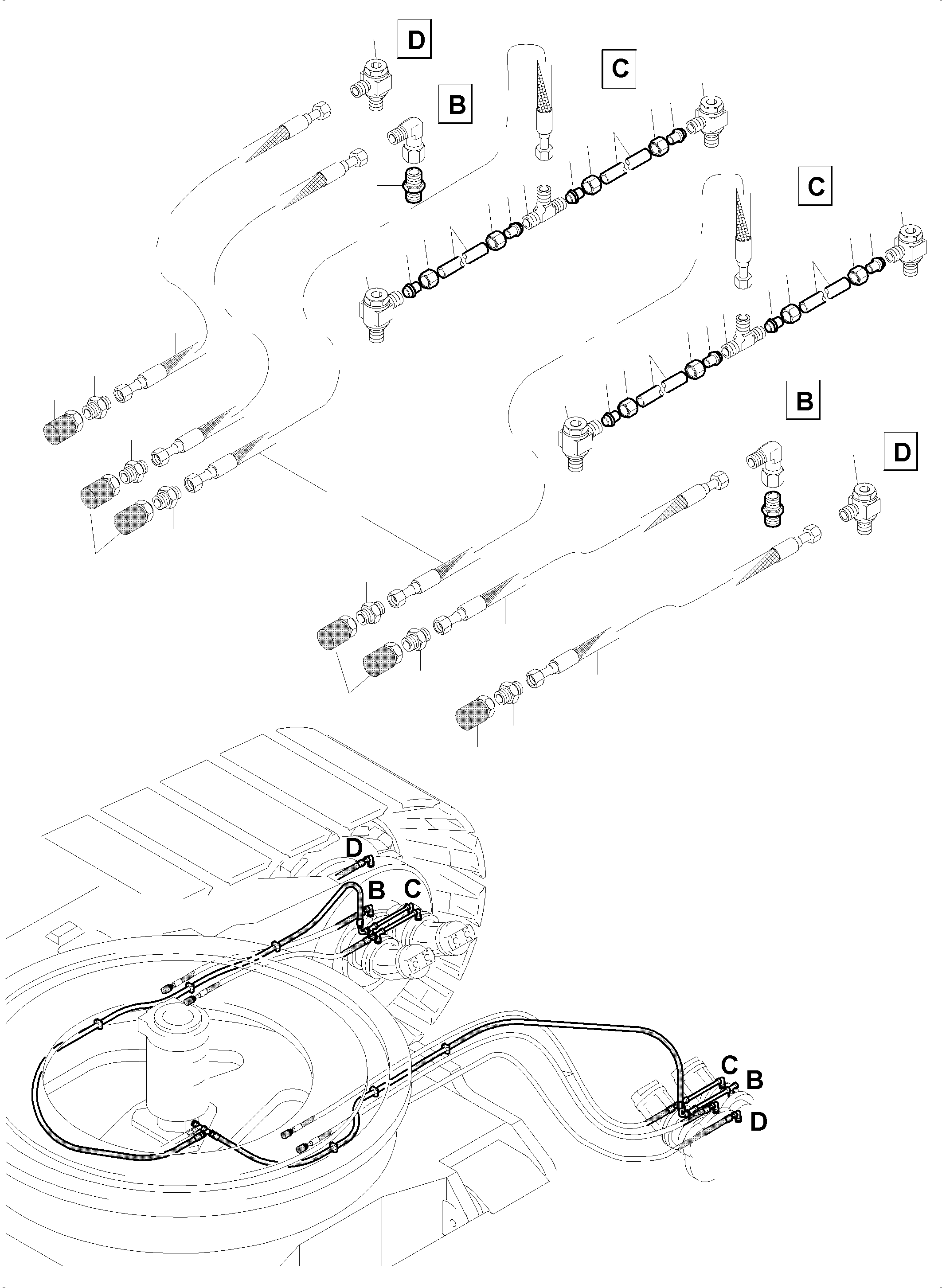

Piping - Parking Brake. Breather Hoses(515-3181b : 515-3181b)
Номер на схеме Каталожный номер Название Количество Детали
? 906 983 40 Union 4
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 470 99 Socket 2
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 922 418 40 Pipe Ш 15x1.5x155 4
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung Ш 15x1,5x155
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 348 40 Olive 8
EnglischBem:
DeutschBem:
DeutschDesc: Schneidring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 275 99 Nut 8
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 914 98 Hose assy.DN 12x6600 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 12x6600
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 915 98 Hose assy.DN 12x5950 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 12x5950
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 175 98 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 839 40 Union 6
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 460 40 Release Valve 6
EnglischBem:
DeutschBem:
DeutschDesc: Entlьftungsventil
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 916 98 Hose assy.DN 16x2700 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 16x2700
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 938 766 40 Pipe Ш 18x1,5x153 4
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung Ш 18x1,5x153
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 408 99 Socket 2
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 159 98 Union 2
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 511 135 98 Union 2
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 349 40 Olive 8
EnglischBem:
DeutschBem:
DeutschDesc: Schneidring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 276 99 Nut 8
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 270 98 Socket 8
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 629 98 Hose assy.DN 16x3450 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 16x3450
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 332 98 Hose assy.DN 16x3900 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 16x3900
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 407 99 Union 2
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
