Содержание Excavators Mining Komatsu PC5500-6 S/N 15136(g15136)

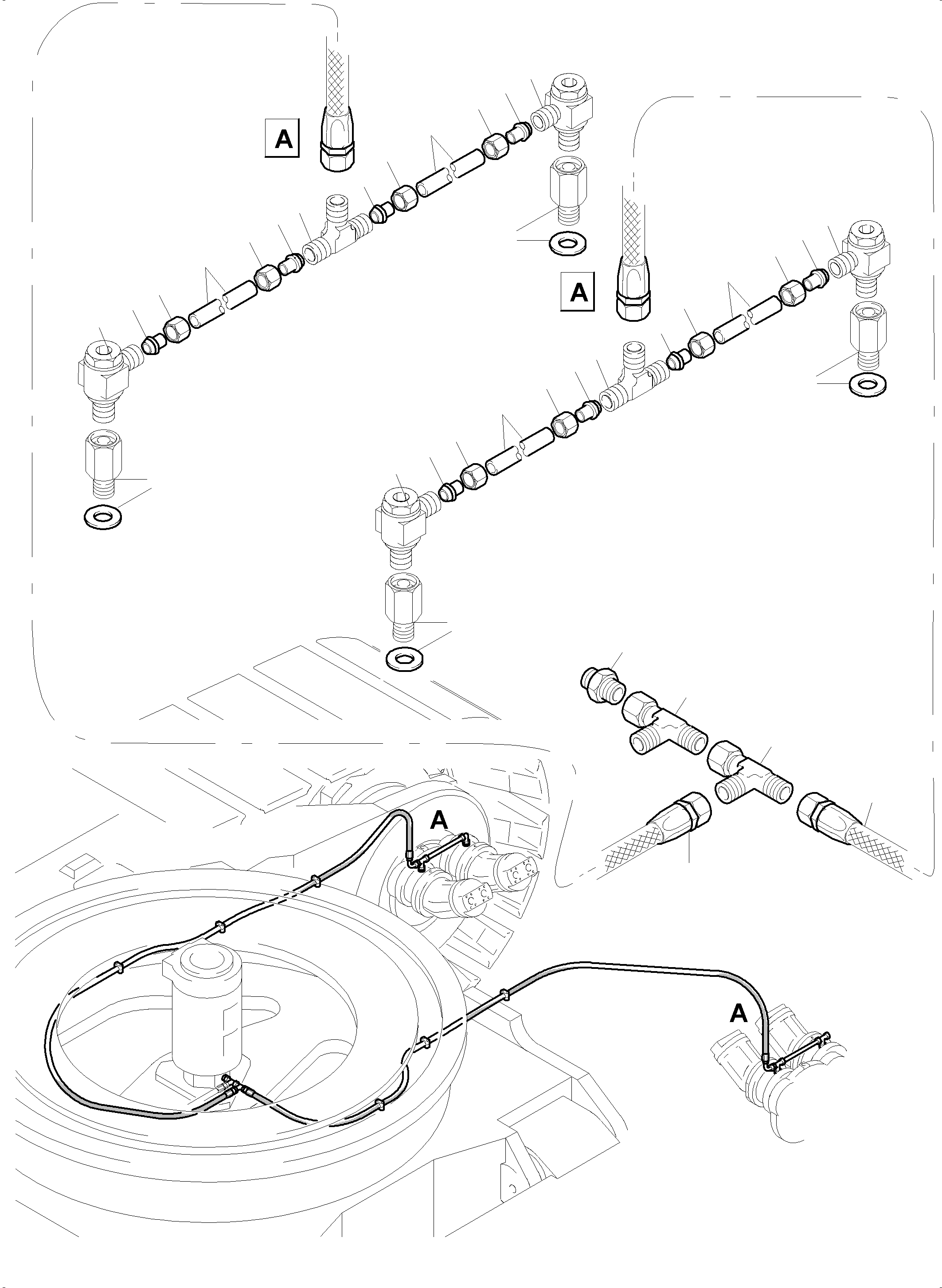

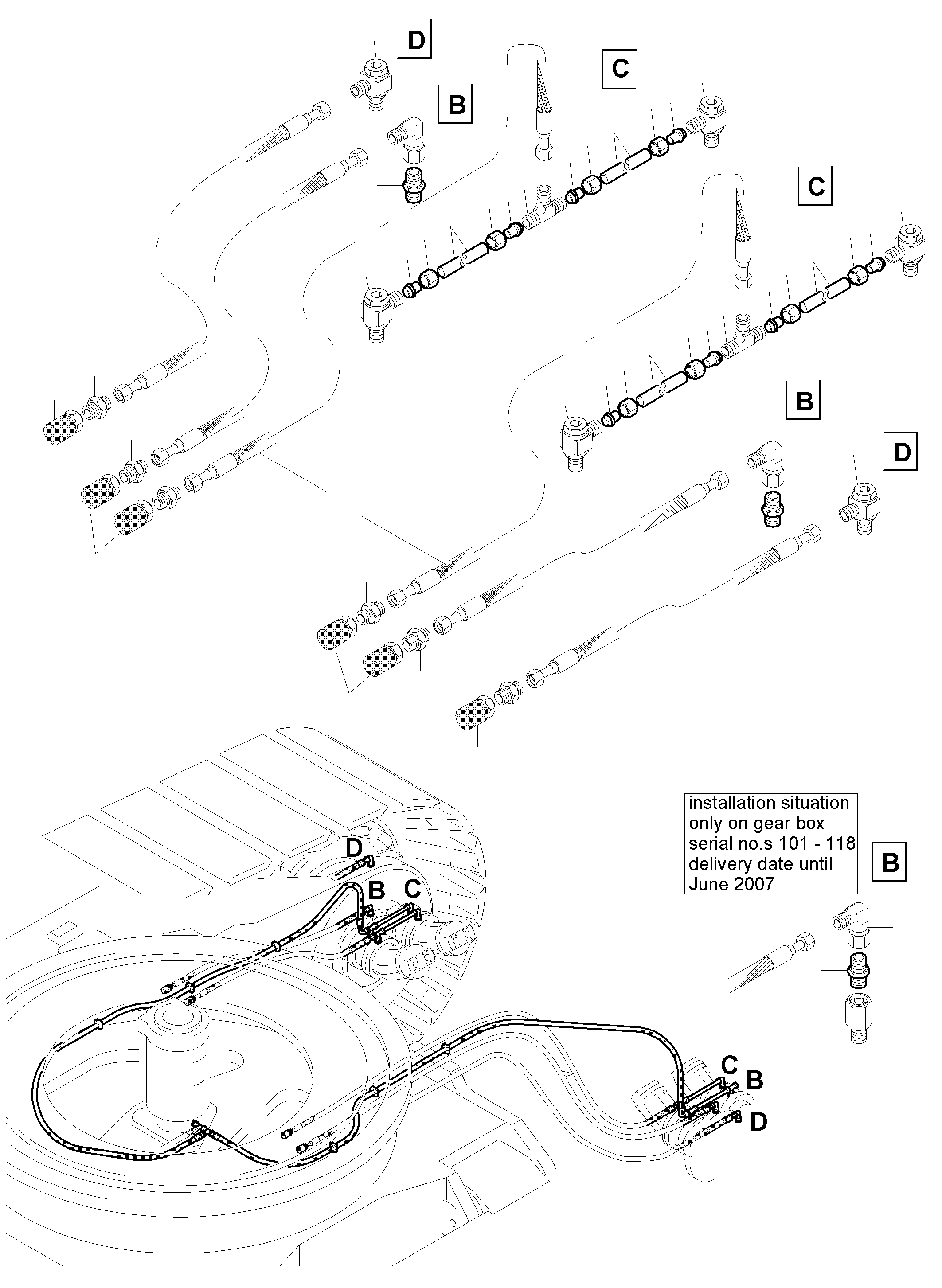

Piping - Parking Brake. Breather Hoses(515-3182b : 515-3182b)
Номер на схеме Каталожный номер Название Количество Детали
? 906 983 40 Union 4
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 470 99 Socket 2
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Pipe Ш 15x1.5 4
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung Ш 15x1,5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 348 40 Olive 8
EnglischBem:
DeutschBem:
DeutschDesc: Schneidring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 275 99 Nut 8
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 914 98 Hose assy.DN 12x6600 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 12x6600
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 915 98 Hose assy.DN 12x5950 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 12x5950
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 175 98 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 839 40 Union 6
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 460 40 Release Valve 6
EnglischBem:
DeutschBem:
DeutschDesc: Entlьftungsventil
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 916 98 Hose assy.DN 16x2700 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 16x2700
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 796 471 73 Pipe Ш 18x1,5, inkl. Pos. 17 + 18 4
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung Ш 18x1,5, inkl. Pos. 17 + 18
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 408 99 Socket 2
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 159 98 Union 2
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 511 135 98 Union 2
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 349 40 Olive 8
EnglischBem:
DeutschBem:
DeutschDesc: Schneidring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 276 99 Nut 8
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 270 98 Socket 6
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 629 98 Hose assy.DN 16x3450 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 16x3450
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 332 98 Hose assy.DN 16x3900 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 16x3900
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 407 99 Union 2
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? on page Travelling gear, 991-0770, pos. 40 + 41 A/R
EnglischBem:
DeutschBem:
DeutschDesc: auf Blatt Fahrgetriebe, 991-0770, Pos. 40 + 41
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 798 209 73 Adaptor 2
EnglischBem:
DeutschBem:
DeutschDesc: Adapter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
