Содержание Excavators Mining Komatsu PC5500-6E S/N 15121(g15121)

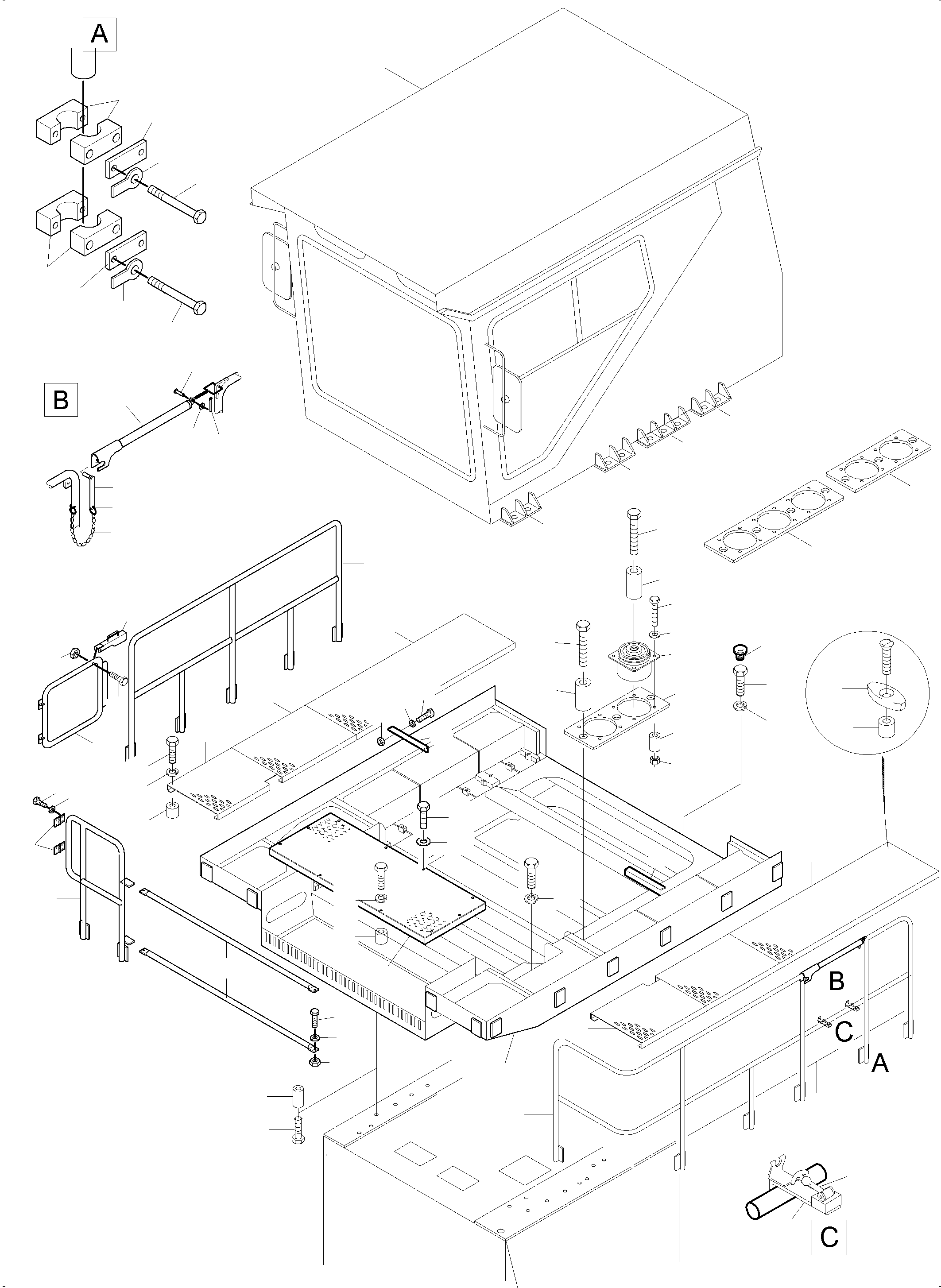

Operatorґs cab arr.(515-1905f : 515-1905f)
Номер на схеме Каталожный номер Название Количество Детали
? see page operator's cab 1
EnglischBem:
DeutschBem:
DeutschDesc: siehe EL-Blatt Fahrerkabine
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 957 250 40 Stage 1
EnglischBem:
DeutschBem:
DeutschDesc: Zwischenpodest
InternBDB:
InternKon: 960 970 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 957 299 40 Rail 1
EnglischBem:
DeutschBem:
DeutschDesc: Gelдnder
InternBDB:
InternKon: 960 970 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 922 812 40 Rail 1
EnglischBem:
DeutschBem:
DeutschDesc: Gelдnder
InternBDB:
InternKon: 960 970 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 959 507 40 Rail 1
EnglischBem:
DeutschBem:
DeutschDesc: Gelдnder
InternBDB:
InternKon: 960 970 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 962 041 40 Door 1
EnglischBem:
DeutschBem:
DeutschDesc: Tьr
InternBDB:
InternKon: 960 970 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 956 952 40 Hinge, kpl. right 2
EnglischBem:
DeutschBem:
DeutschDesc: Scharnier kpl., rechts
InternBDB:
InternKon: 960 970 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 957 290 40 Grating 1
EnglischBem:
DeutschBem:
DeutschDesc: Gitterrost
InternBDB:
InternKon: 960 970 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 959 520 40 Grating 1
EnglischBem:
DeutschBem:
DeutschDesc: Gitterrost
InternBDB:
InternKon: 960 970 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 901 914 40 Grating 1
EnglischBem:
DeutschBem:
DeutschDesc: Gitterrost
InternBDB:
InternKon: 960 970 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 959 530 40 Grating 1
EnglischBem:
DeutschBem:
DeutschDesc: Gitterrost
InternBDB:
InternKon: 960 970 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 901 927 40 Grating 1
EnglischBem:
DeutschBem:
DeutschDesc: Gitterrost
InternBDB:
InternKon: 960 970 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 901 905 40 Adapter plate 4
EnglischBem:
DeutschBem:
DeutschDesc: Adapterblech
InternBDB:
InternKon: 960 970 40 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 913 139 40 Adaptor plate 2
EnglischBem:
DeutschBem:
DeutschDesc: Adapterblech
InternBDB:
InternKon: 960 970 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 913 141 40 Adaptor plate 2
EnglischBem:
DeutschBem:
DeutschDesc: Adapterblech
InternBDB:
InternKon: 960 970 40 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 901 855 40 Absorber 18
EnglischBem:
DeutschBem:
DeutschDesc: Dдmpfer
InternBDB: CUSHION H 355
InternKon: 960 970 40 / 15
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 913 142 40 Angle 2
EnglischBem:
DeutschBem:
DeutschDesc: Winkel
InternBDB:
InternKon: 960 970 40 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 913 143 40 Angle 2
EnglischBem:
DeutschBem:
DeutschDesc: Winkel
InternBDB:
InternKon: 960 970 40 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 021 40 Grating 40x480x1590 2
EnglischBem:
DeutschBem:
DeutschDesc: Gitterrost 40x480x1590
InternBDB: 2X40X480X1590
InternKon: 960 970 40 / 18
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 728 98 Resilient sleeve 44
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse
InternBDB: 25 /45X 80 /34194840
InternKon: 960 970 40 / 19
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 958 98 Resilient sleeve 13/25x45 72
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse 13/25x45
InternBDB: 13 /25X 45 /34194840
InternKon: 960 970 40 / 20
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 886 99 Bolt 44
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M24X 120 /931
InternKon: 960 970 40 / 21
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 501 111 98 Bolt (Could weather design) 44
EnglischBem:
DeutschBem:
DeutschDesc: Schraube (Tieftemperatur)
InternBDB: M24x120 /931 10.9 kaltzдh
InternKon: 960 970 40 / 21
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 435 99 Bolt 72
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12X 85 /931
InternKon: 960 970 40 / 22
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 576 98 Bolt (Could weather design) 72
EnglischBem:
DeutschBem:
DeutschDesc: Schraube (Tieftemperatur)
InternBDB: M12x85 /931 10.9 kaltzдh
InternKon: 960 970 40 / 22
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 353 99 Nut 72
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M12 /934
InternKon: 960 970 40 / 23
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 577 98 Nut (Could weather design) 72
EnglischBem:
DeutschBem:
DeutschDesc: Mutter (Tieftemperatur)
InternBDB: M 12 /934 kaltzдh
InternKon: 960 970 40 / 23
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 316 216 99 Washer 72
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: 13 /6916
InternKon: 960 970 40 / 24
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 317 319 40 Threaded block 24
EnglischBem:
DeutschBem:
DeutschDesc: Gewindeklotz
InternBDB: M8
InternKon: 960 970 40 / 25
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 317 318 40 Wing nut, plastic 8
EnglischBem:
DeutschBem:
DeutschDesc: Kunststoffolive
InternBDB:
InternKon: 960 970 40 / 26
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 354 98 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M8X40 /963
InternKon: 960 970 40 / 27
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 757 99 Bolt 22
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M8X35 /933
InternKon: 960 970 40 / 28
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 121 98 Lock washer 16
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB: 8 /65593840
InternKon: 960 970 40 / 29
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 600 99 Bolt 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12X40 /933
InternKon: 960 970 40 / 30
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 467 99 Washer 12
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: B 13,0 /125
InternKon: 960 970 40 / 31
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 599 99 Nut 12
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M8 /985
InternKon: 960 970 40 / 32
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 959 533 40 Pipe 2
EnglischBem:
DeutschBem:
DeutschDesc: Rohr
InternBDB:
InternKon: 960 970 40 / 33
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 180 894 40 Plug 2
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯstopfen
InternBDB: GPN 300, PE-WEICH
InternKon: 960 970 40 / 34
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 266 98 Clamp set 28
EnglischBem:
DeutschBem:
DeutschDesc: Klemmpaar
InternBDB: S-4-R-38 /3015
InternKon: 960 970 40 / 35
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 008 99 Cover plate 28
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB: S-DP-A-4 /3015
InternKon: 960 970 40 / 36
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 434 99 Bolt 56
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12X115 /931
InternKon: 960 970 40 / 37
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 200 98 Lock washer 56
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB: 12 /65593740
InternKon: 960 970 40 / 38
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 122 98 Lock washer 8
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB: 10 /65593840
InternKon: 960 970 40 / 39
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 775 99 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M10X 20 /933
InternKon: 960 970 40 / 40
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 560 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M8X70 /931
InternKon: 960 970 40 / 41
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 464 99 Washer 16
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: B 8,4 /125
InternKon: 960 970 40 / 42
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 365 761 40 Bolt 6
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M8X50 /933
InternKon: 960 970 40 / 43
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 806 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12X40 /933
InternKon: 960 970 40 / 44
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 600 99 Nut 5
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M12 /985
InternKon: 960 970 40 / 45
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 956 950 40 Catch 1
EnglischBem:
DeutschBem:
DeutschDesc: Riegel
InternBDB:
InternKon: 960 970 40 / 46
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 608 99 Bolt 1
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12X70 /931
InternKon: 960 970 40 / 47
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 930 037 40 Rail pipe 1
EnglischBem:
DeutschBem:
DeutschDesc: Gelдnderrohr
InternBDB:
InternKon: 957 299 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 930 031 40 Catch 1
EnglischBem:
DeutschBem:
DeutschDesc: Riegel
InternBDB:
InternKon: 957 299 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 697 98 Pin 1
EnglischBem:
DeutschBem:
DeutschDesc: Bolzen
InternBDB: B12H11X 35X 29,5 DIN 01444
InternKon: 957 299 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 605 99 Washer 1
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: 12 DIN 01440
InternKon: 957 299 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 045 99 Cotter pin 1
EnglischBem:
DeutschBem:
DeutschDesc: Splint
InternBDB: 3 X 20 ST33 DIN 00094
InternKon: 957 299 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 098 955 40 Ring 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlьsselring
InternBDB:
InternKon: 957 299 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 472 688 99 Chain A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kette
InternBDB: KNOTENKETTE 2 ST DIN 05686
InternKon: 957 299 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 444 99 Bolt (Standard) 21
EnglischBem:
DeutschBem:
DeutschDesc: Schraube (Normaltemperatur)
InternBDB: M16x100 /931 10.9
InternKon: 939 520 40 / 29
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 513 033 98 Bolt (Could weather design) 21
EnglischBem:
DeutschBem:
DeutschDesc: Schraube (Tieftemperatur)
InternBDB: M16x100 /931 10.9 kaltzдh
InternKon: 939 520 40 / 29
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 730 98 Resilient sleeve 17/30x55 21
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse 17/30x55
InternBDB:
InternKon: 939 520 40 / 30
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 514 102 98 Bolt, Tool- 150mm 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube, Werkzeug- 150mm
InternBDB: M12x150 / 933
InternKon: 914 945 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 946 177 40 Retainer cpl. 2
EnglischBem:
DeutschBem:
DeutschDesc: Halter kpl.
InternBDB:
InternKon: 959 501 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 081 474 40 Rubber hood retainer 2
EnglischBem:
DeutschBem:
DeutschDesc: Haubenhalter
InternBDB: Happich 6020023
InternKon: 946 177 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC5500-6E S/N 15121(g15121) / Operatorґs cab arr.(515-1905f : 515-1905f)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
