Содержание Excavators Mining Komatsu PC8000-6 S/N 12098(g12098)
Cables - Control and Filter Plate 1 and 2(113-2281a : 113-2281a)
Номер на схеме Каталожный номер Название Количество Детали
? 0819320010 Clip 4
EnglischBem:
DeutschBem:
DeutschDesc: Clip
InternBDB:
InternKon: 955 356 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443452110 Clamp NW17 8
EnglischBem:
DeutschBem:
DeutschDesc: Schelle NW17
InternBDB: D=21,5 BLZ=10 77 KES 04434
InternKon: 955 356 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443451210 Clamp NW10 10
EnglischBem:
DeutschBem:
DeutschDesc: Schelle NW10
InternBDB: D=12,0 BLZ=10 77 KES 04434
InternKon: 955 356 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 596 98 Washer 22
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: SHB A 11 ST DIN 07989
InternKon: 955 356 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 037 98 Nut 22
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: 6KTMU M10 8 DIN 00985
InternKon: 955 356 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 465 99 Washer 22
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: SHB B 10,5 140HV DIN 00125
InternKon: 955 356 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 955 446 40 Pressure with 0,5 bar kpl 2
EnglischBem:
DeutschBem:
DeutschDesc: Druckschalter 0,5 bar kpl.
InternBDB: 0,5 BAR OEFFNER G1/4
InternKon: 955 356 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443450810 Clamp 2
EnglischBem:
DeutschBem:
DeutschDesc: Schelle
InternBDB: D08 BLZ=8 KES 04434
InternKon: 955 356 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 884 40 Pressure with 0,5 bar 2
EnglischBem:
DeutschBem:
DeutschDesc: Druckschalter 0,5 bar
InternBDB: Suko 0110 404 03 1015 0,5 BAR STEIGEND
InternKon: 955 446 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 460 40 Seal 2
EnglischBem:
DeutschBem:
DeutschDesc: Dichtung
InternBDB: 14,00X18,70X1 NSA
InternKon: 955 446 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 955 944 40 Harness-filter plate 1 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum - Filterplatte 1
InternBDB:
InternKon: 955 355 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 955 946 40 Harness-filter plate 2 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum - Filterplatte 2
InternBDB:
InternKon: 955 356 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 649 40 Cable protection hose DN 10 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauchleitung DN 10
InternBDB: PMA NW 10 VCST-10B
InternKon: 955 944 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 651 40 Cable protection hose DN 17 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauchleitung DN 17
InternBDB: PMA NW 17 VCSG-17B
InternKon: 955 944 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 629 40 T-Distributor DN 17 6
EnglischBem:
DeutschBem:
DeutschDesc: T-Verteiler DN 17
InternBDB: PMA NW 17 BFTL-171717GGG
InternKon: 955 944 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 632 40 Pipe adapter DN 17/10 8
EnglischBem:
DeutschBem:
DeutschDesc: Rohradapter DN 17/10
InternBDB: PMA NW 17/10 BAVR-17G10T
InternKon: 955 944 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 471 40 Fitting 8
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯarmatur M16/DN10
InternBDB: PMA M16/NW10 BVIR-M160 METRISCH
InternKon: 955 944 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 975 40 Fitting DN17 2
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯarmatur DN17
InternBDB: PMA NW 17 BVIVG-U297
InternKon: 955 944 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 703 40 Cable union 8
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung
InternBDB: Pflitsch 21650YNPM4X3
InternKon: 955 944 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 520 40 End pin 8
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯbolzen
InternBDB: BO 3,0X25
InternKon: 955 944 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 136 40 Plug 2
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB: HD36-18-14PE-L006
InternKon: 955 944 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819105320 Pin contact 24
EnglischBem:
DeutschBem:
DeutschDesc: Stiftkontakt
InternBDB: 0460-202-16141 KES 08191
InternKon: 955 944 40 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 852 40 Plug 4
EnglischBem:
DeutschBem:
DeutschDesc: Blindstopfen
InternBDB: 16 AWG 61103-20
InternKon: 955 944 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 131 40 Protection cap 2
EnglischBem:
DeutschBem:
DeutschDesc: Schutzkappe fьr Stecker
InternBDB: HDC34-18
InternKon: 955 944 40 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 952 675 40 Plug assy. with rubber grommet 12
EnglischBem:
DeutschBem:
DeutschDesc: Stecker kpl. mit Gummitьlle
InternBDB:
InternKon: 955 944 40 / 15
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 777 40 Plate 14
EnglischBem:
DeutschBem:
DeutschDesc: Schild
InternBDB:
InternKon: 955 944 40 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 174 411 40 Cable strap 28
EnglischBem:
DeutschBem:
DeutschDesc: Kabelband
InternBDB: 200X 4,8 5315/C
InternKon: 955 944 40 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 461 40 Insulating tube B5x0,6 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Isolierschlauch B5x0,6
InternBDB: B 5 X0,6 PUR 70 SHORE
InternKon: 955 944 40 / 18
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 213 40 Cable 1,0 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 1,0
InternBDB: PUR-LITZE 1,0MM2 BLAU WN 65594740
InternKon: 955 944 40 / 19
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 190 40 Rubber grommet 12
EnglischBem:
DeutschBem:
DeutschDesc: Gummitьlle
InternBDB: Bosch 1 280 703 026
InternKon: 952 675 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 189 40 Plug 12
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB: DT06-2S-EP11
InternKon: 952 675 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

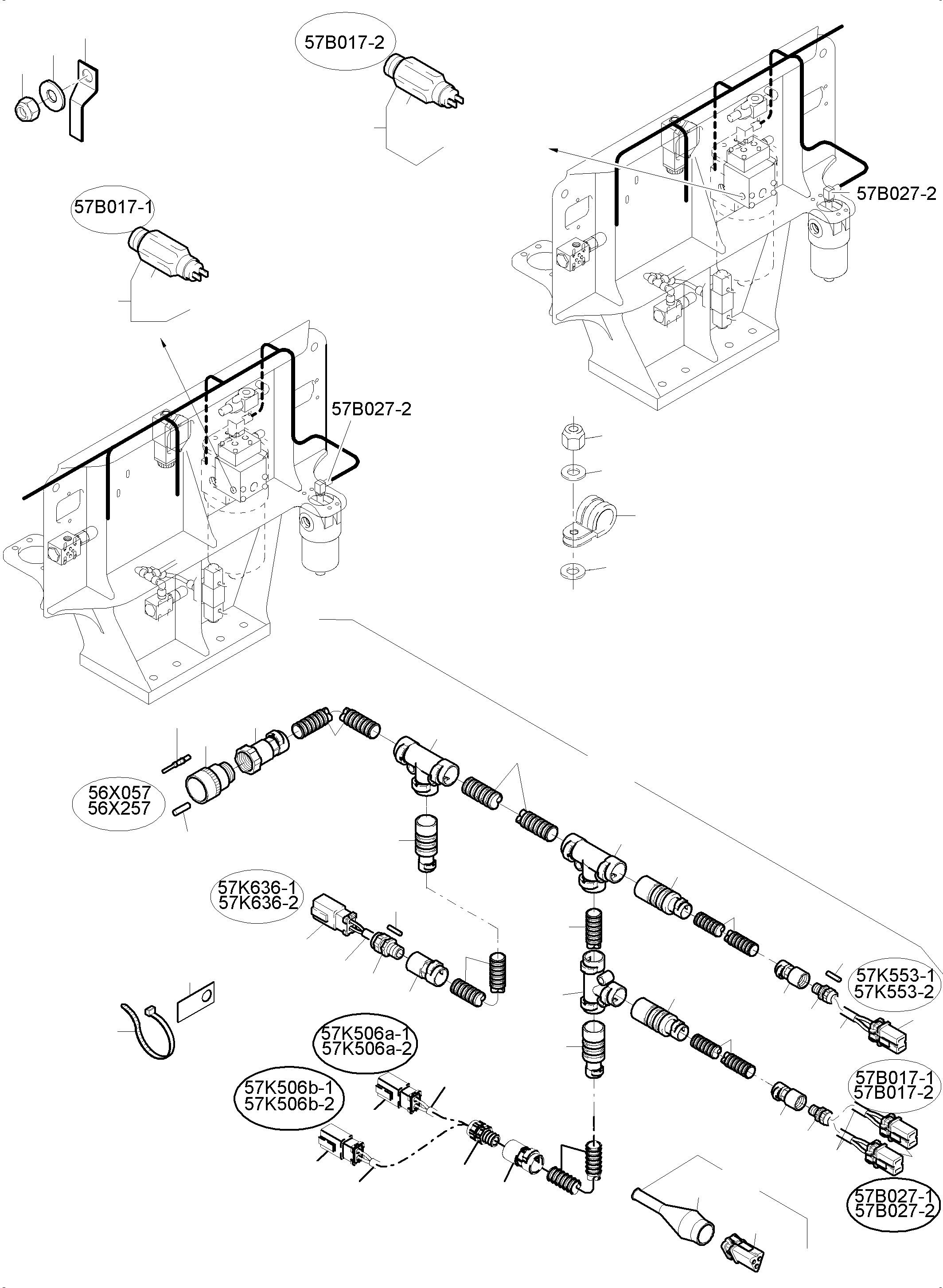

Excavators Mining Komatsu / PC8000-6 S/N 12098(g12098) / Cables - Control and Filter Plate 1 and 2(113-2281a : 113-2281a)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
