Содержание Excavators Mining Komatsu PC8000-6 S/N 12098(g12098)

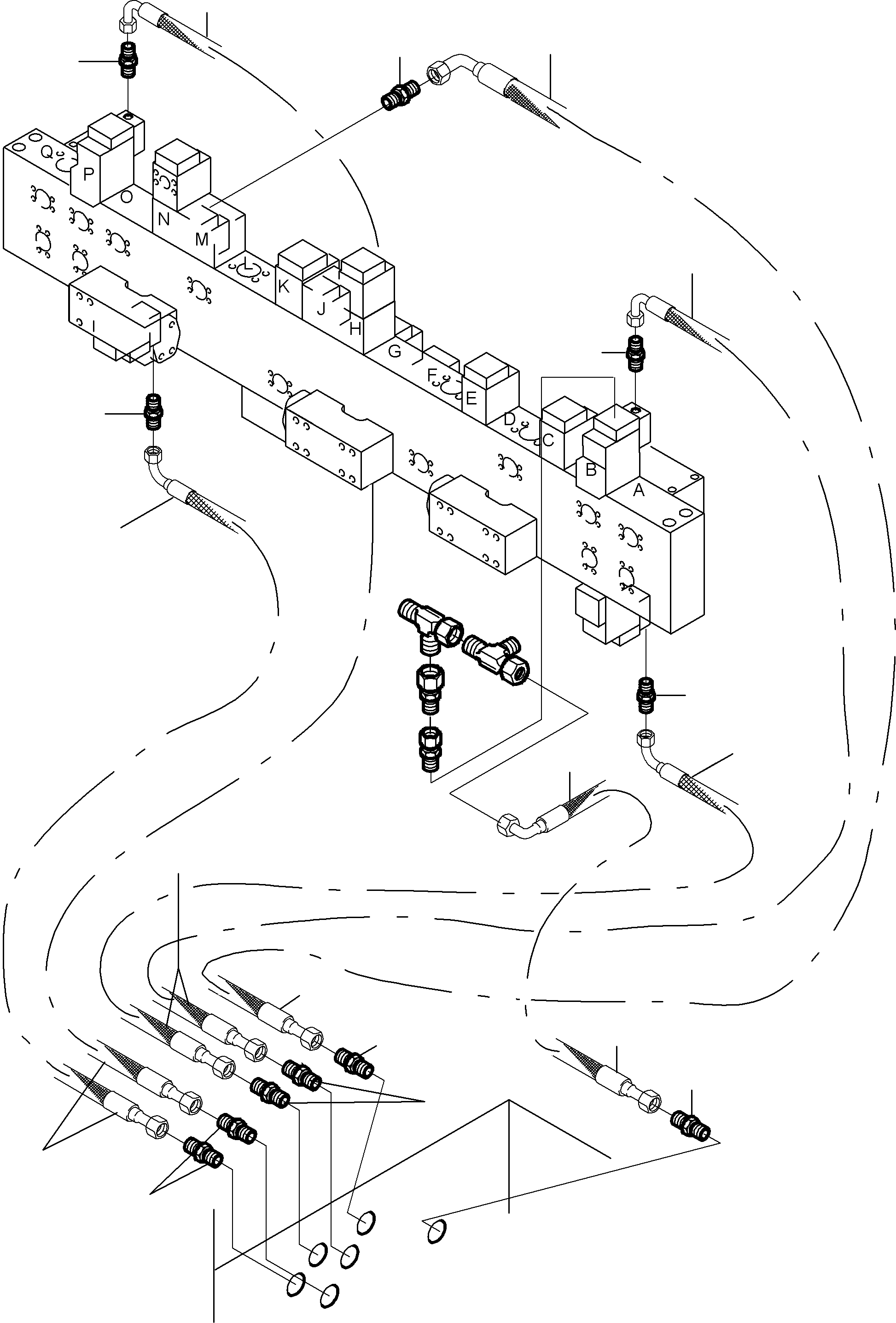

Return line-Manifold(113-1846i : 113-1846i)
Номер на схеме Каталожный номер Название Количество Детали
? 641 524 40 Hose assy. DN 32x1500 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 32x1500
InternBDB: DOS 38 /DOS 38-90 SHL 350 WN 341 951 40
InternKon: 949 486 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 641 525 40 Hose assy. DN 32x3600 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 32x3600
InternBDB: DOS 38 /DOS 38-90 SHL 350 WN 341 951 40
InternKon: 949 486 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 061 98 Hose assy. DN 50x3000 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 50x3000
InternBDB: FL 2 /FL 2-90 SHL025 WN341 951 40
InternKon: 949 486 40 / 23
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 062 98 Hose assy. DN 50x5200 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 50x5200
InternBDB: FL 2 /FL 2-90 SHL025 WN341 951 40
InternKon: 949 486 40 / 26
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 586 98 Hose assy. DN 50x4700 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 50x4700
InternBDB: FL 2 /FL 2 SHL025 WN341 951 40
InternKon: 949 486 40 / 25
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 514 517 98 Hose assy. DN 50x3800 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 50x3800
InternBDB: FL 2 /FL 2-45 SHL025 WN341 951 40
InternKon: 949 486 40 / 27
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 513 203 98 Hose assy. DN 20x4300 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 20x4300
InternBDB: DOS 25 /DOS 25-45 SHL 350 WN 341 951 40
InternKon: 949 486 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 414 99 Socket 2
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: SDS-S25XM33x2 ISO08434
InternKon: 954 400 40 / 47
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 411 99 Socket 8
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: SDS-S38XM48x2 ISO08434
InternKon: 954 400 40 / 46
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 734 98 Seal ring 8
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring
InternBDB: 56,74x3,53 WN 011 745 99
InternKon: 954 400 40 / 45
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 635 98 Half flange 8
EnglischBem:
DeutschBem:
DeutschDesc: Flanschhдlfte
InternBDB: 50/210 WN 011 735 99
InternKon: 954 400 40 / 41
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 274 99 Bolt 32
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x40 /912
InternKon: 954 400 40 / 62
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 514 518 98 Hose assy. DN 50x4200 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 50x4200
InternBDB: FL 2 /FL 2 SHL025 WN341 951 40
InternKon: 949 486 40 / 24
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 390 98 Hose assy. DN 12x2100 lg. 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 12x2100 lg.
InternBDB: DOL 15/DOL 15-45 SHL 240 WN 341 951 40
InternKon: 949 498 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 407 99 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: SDS-L15XM18x1,5ISO08434
InternKon: 952 153 40 / 35
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 506 523 98 Flange 2
EnglischBem:
DeutschBem:
DeutschDesc: Flansch
InternBDB:
InternKon: 954 400 40 / 43
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 157 99 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x35 /912
InternKon: 954 400 40 / 63
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
