Содержание Excavators Mining Komatsu PC8000-6 S/N 12103(g12103)

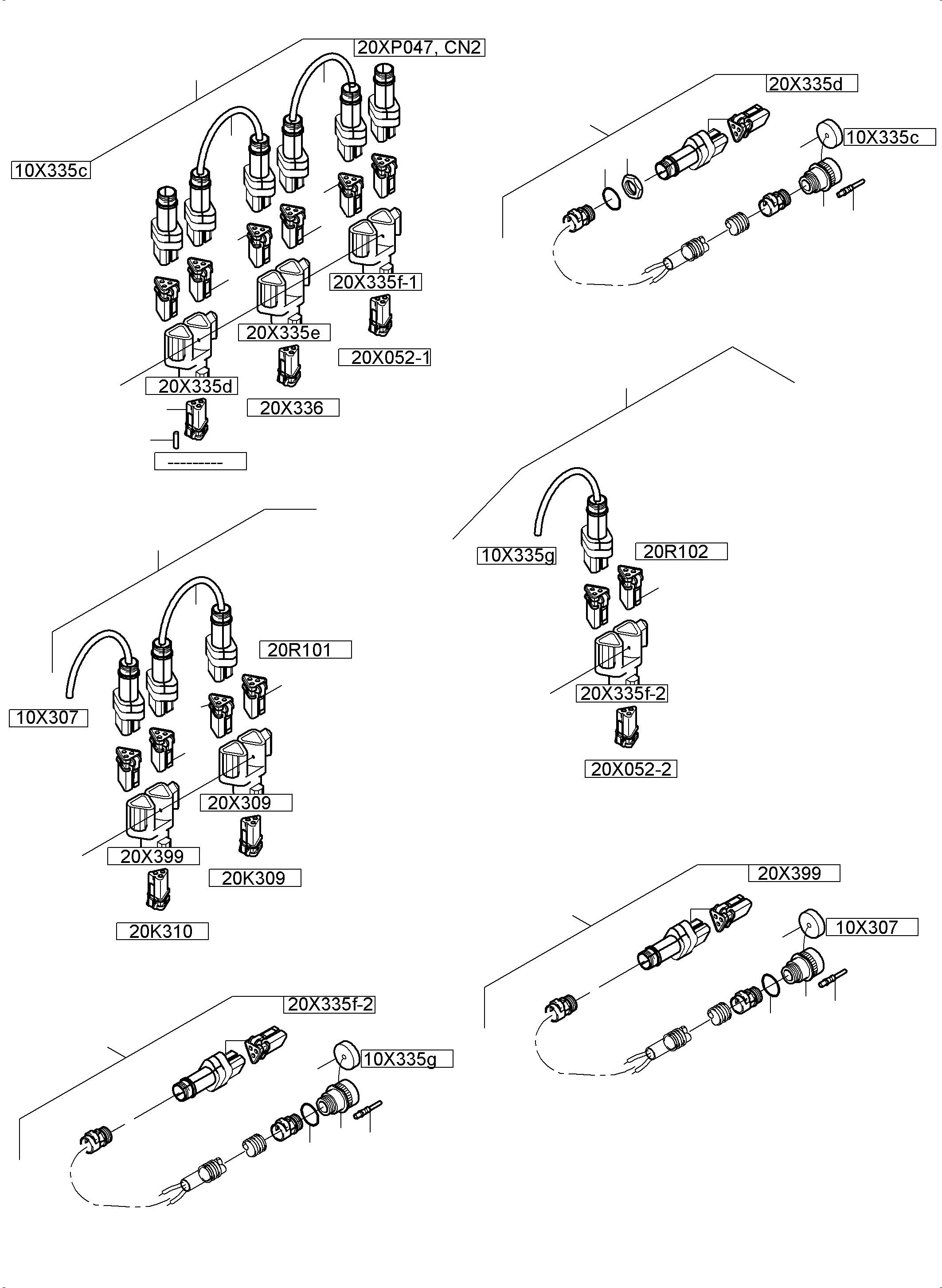

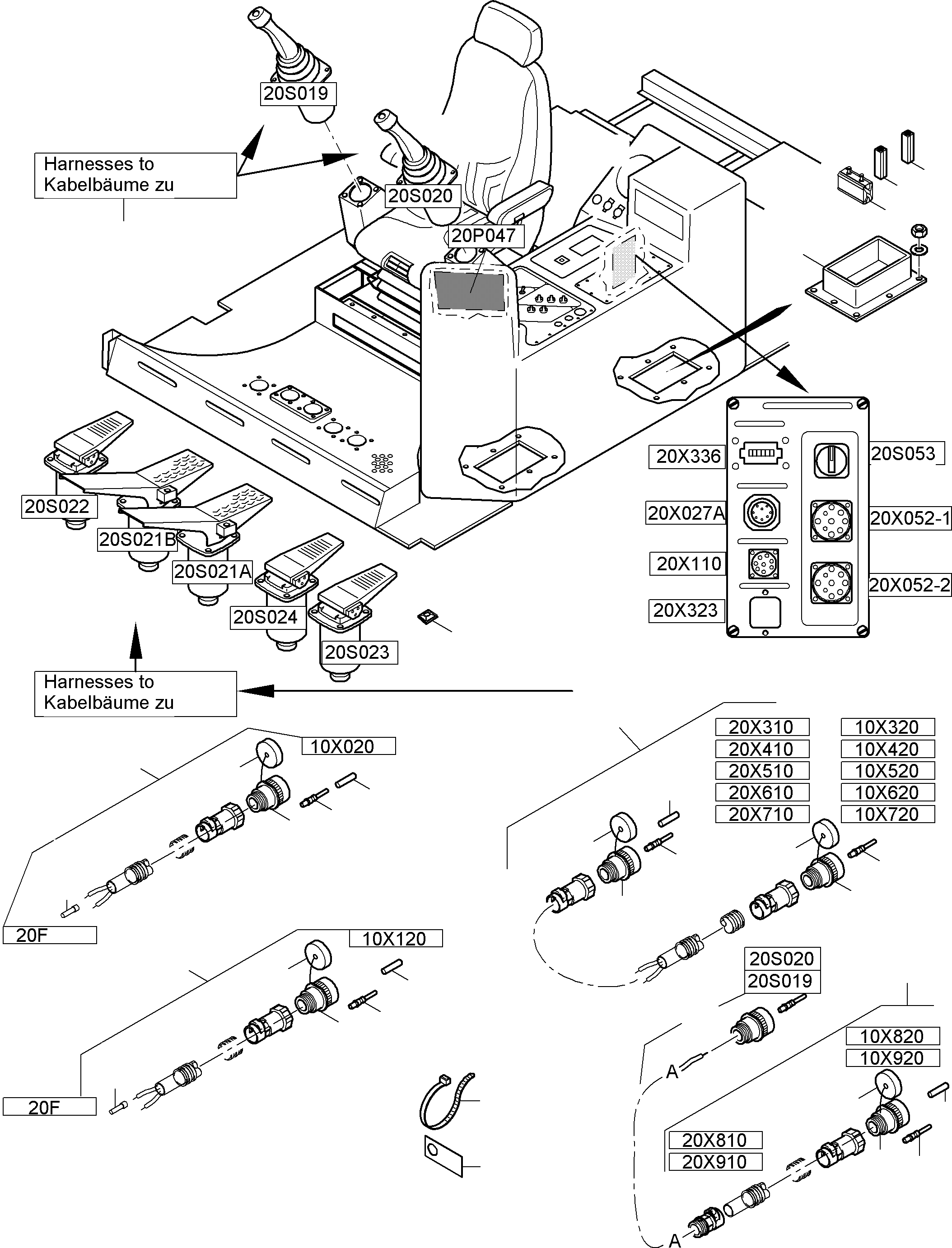

Cabin-Harnesses-Electric(113-2221 : 113-2221)
Номер на схеме Каталожный номер Название Количество Детали
? 956 729 40 Harness 10X720-20X710 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 10X720-20X710
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 956 730 40 Harness 10X620-20X610 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 10X620-20X610
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 956 731 40 Harness 10X520-20X510 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 10X520-20X510
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 956 732 40 Harness 10X020 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 10X020
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 956 733 40 Harness 10X120 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 10X120
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 956 734 40 Harness 10X220 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 10X220
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 956 735 40 Harness 10XF20-20F 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 10XF20-20F
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 956 736 40 Harness 10X820-20X810 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 10X820-20X810
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 956 737 40 Harness 10X920-20X910 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 10X920-20X910
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 797 813 73 Harness E19/E20 2
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯkabel E19/E20
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 956 708 40 Harness 10X320-20X310 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 10X320-20X310
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 956 709 40 Harness 10X420-20X410 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 10X420-20X410
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 136 40 Plug 7
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819105320 Pin 79
EnglischBem:
DeutschBem:
DeutschDesc: Stift
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 852 40 Plug 50
EnglischBem:
DeutschBem:
DeutschDesc: Blindstopfen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 131 40 Protection cap 12
EnglischBem:
DeutschBem:
DeutschDesc: Schutzkappe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 137 40 Plug 5
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819105420 Cable socket 33
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbuchse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 777 40 Plate 18
EnglischBem:
DeutschBem:
DeutschDesc: Schild
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 174 411 40 Cable strap 36
EnglischBem:
DeutschBem:
DeutschDesc: Kabelband
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 070 40 Cable sleeve 1,0-1,5 38
EnglischBem:
DeutschBem:
DeutschDesc: Kabelhьlse 1,0-1,5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 104 40 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 621 698 40 Contact plug 1-2 qmm 11
EnglischBem:
DeutschBem:
DeutschDesc: Kontaktstecker 1-2 qmm
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 635 042 40 Wire end ferrule 1,5 3
EnglischBem:
DeutschBem:
DeutschDesc: Aderendhьlse 1,5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 132 40 Protection cap 5
EnglischBem:
DeutschBem:
DeutschDesc: Schutzkappe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819100770 Sealing plug 24
EnglischBem:
DeutschBem:
DeutschDesc: Dichtverschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 427 40 Pin contact 2
EnglischBem:
DeutschBem:
DeutschDesc: Stiftkontakt
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819105320 Pin contact 108
EnglischBem:
DeutschBem:
DeutschDesc: Stiftkontakt
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 269 078 40 Wire end ferrule 16/28,7 2
EnglischBem:
DeutschBem:
DeutschDesc: Aderendhьlse 16/28,7
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 112 40 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 102 40 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 443 40 Plug 2
EnglischBem:
DeutschBem:
DeutschDesc: Blindstopfen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 934 40 Pin contact 8
EnglischBem:
DeutschBem:
DeutschDesc: Stiftkontakt
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 071 40 Cable sleeve 2,5 8
EnglischBem:
DeutschBem:
DeutschDesc: Kabelhьlse 2,5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 133 40 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 110 40 Plug 2
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 956 707 40 Harness 10X320-11X20 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 10X320-11X20
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 956 706 40 Harness 10X420-11X20 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 10X420-11X20
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 146 40 Socket 2
EnglischBem:
DeutschBem:
DeutschDesc: Steckdose
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819105420 Bushing contact 47
EnglischBem:
DeutschBem:
DeutschDesc: Buchsenkontakt
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 129 40 Protection cap 2
EnglischBem:
DeutschBem:
DeutschDesc: Schutzkappe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 090 98 Wire end ferrule 0,75-6 23
EnglischBem:
DeutschBem:
DeutschDesc: Aderendhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819110808 Panel nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819110809 Panel lock washer 2
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 329 40 Seal ring 2
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 956 746 40 Cable - Service plug assy 20X336 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel - Sevice-Stecker kpl. 20X336
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 956 743 40 Cable Celect 20X052-1 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel Celect 20X052-1
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 956 744 40 Cable Celect 20X052-2 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel Celect 20X052-2
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 956 747 40 Harness 10XB20 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 10XB20
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 956 748 40 Harness 10XC20 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 10XC20
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 958 955 40 Can-bushing 3-POL 8
EnglischBem:
DeutschBem:
DeutschDesc: Can-Buchse 3-POL
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 633 40 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 453 40 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 635 40 Contact 13
EnglischBem:
DeutschBem:
DeutschDesc: Kontakt
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 454 40 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Steckdose
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 898 669 40 Socket assy. 2
EnglischBem:
DeutschBem:
DeutschDesc: Steckdose kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 767 40 Socket assy 2
EnglischBem:
DeutschBem:
DeutschDesc: Steckdose
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 769 40 Protection cap 2
EnglischBem:
DeutschBem:
DeutschDesc: Schutzkappe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 634 404 40 Strain relief 2
EnglischBem:
DeutschBem:
DeutschDesc: Zugentlastung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 898 668 40 Socket assy 1
EnglischBem:
DeutschBem:
DeutschDesc: Steckdose kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 494 40 Socket assy 1
EnglischBem:
DeutschBem:
DeutschDesc: Steckdose
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 495 40 Bushing contact 8
EnglischBem:
DeutschBem:
DeutschDesc: Buchsenkontakt
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 496 40 Cable clamp 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelklemme
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 497 40 Protection cap 1
EnglischBem:
DeutschBem:
DeutschDesc: Schutzkappe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 956 738 40 Harness can-bus VHMS_Display 20X335d-20X335f-1 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum Can-bus VHMS_Display 20X335d-20X335f-1
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 956 739 40 Harness can-bus Cab 20X335C 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum Can-bus Kabine 20X335C
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 956 751 40 Harness can-bus Cab X2-Controller 20X399-20X309 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum Can-bus Kabine X2-Controller 20X399-20X309
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 956 740 40 Harness can-bus VHMS_Cab 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum Can-bus VHMS_Kabine
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 956 741 40 Harness can-bus Cab 10X335f-1 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum Can-bus Kabine 10X335f-1
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 956 753 40 Data link Can-Bus X2-Contoller 10X307 1
EnglischBem:
DeutschBem:
DeutschDesc: Datenverbindung Can-Bus X2-Contoller 10X307
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 647 40 T-Splitter 6
EnglischBem:
DeutschBem:
DeutschDesc: T-Splitter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 958 956 40 Can-bushing 3-POL 5
EnglischBem:
DeutschBem:
DeutschDesc: Can-Buchse 3-POL
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819213200 Body 1
EnglischBem:
DeutschBem:
DeutschDesc: Gehдuse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 435 40 Cable 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 176 40 Protection cap 3
EnglischBem:
DeutschBem:
DeutschDesc: Schutzkappe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 166 40 Plug assy. 3
EnglischBem:
DeutschBem:
DeutschDesc: Stecker kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 174 40 Pin contact 9
EnglischBem:
DeutschBem:
DeutschDesc: Stiftkontakt
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 179 40 Contact element 3
EnglischBem:
DeutschBem:
DeutschDesc: Blindkontakt
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 178 40 Body 3
EnglischBem:
DeutschBem:
DeutschDesc: Endgehдuse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 173 40 O-ring 3
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 144 40 End resistor 2
EnglischBem:
DeutschBem:
DeutschDesc: Endwiderstand
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 932 860 40 Key seal kit 1
EnglischBem:
DeutschBem:
DeutschDesc: Keildichtungssatz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 104 40 Rubber clamp 11
EnglischBem:
DeutschBem:
DeutschDesc: Gummischelle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 760 40 Rubber clamp 4
EnglischBem:
DeutschBem:
DeutschDesc: Gummischelle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 946 454 40 Flange plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Flanschplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC8000-6 S/N 12103(g12103) / Cabin-Harnesses-Electric(113-2221 : 113-2221)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC8000-6 S/N 12103(g12103) / Cabin-Harnesses-Electric(113-2221 : 113-2221)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC8000-6 S/N 12103(g12103) / Cabin-Harnesses-Electric(113-2221 : 113-2221)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC8000-6 S/N 12103(g12103) / Cabin-Harnesses-Electric(113-2221 : 113-2221)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
