Содержание Excavators Mining Komatsu PC3000-6E S/N 06292(g06292)
Camerasystem(255-1961 : 255-1961)
Номер на схеме Каталожный номер Название Количество Детали
? 950 181 40 Camera 1
EnglischBem:
DeutschBem:
DeutschDesc: Kamera
InternBDB: FARB KAMERA MCC 4120 28 5648 300 *
InternKon: 954 986 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 451 40 Monitor 1
EnglischBem:
DeutschBem:
DeutschDesc: Monitor
InternBDB: MONITOR MCM-5003 08.1201.501.099
InternKon: 954 986 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 465 99 Washer 6
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: SHB B 10,5 140HV DIN 00125
InternKon: 954 986 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 957 40 Adapter cable 1
EnglischBem:
DeutschBem:
DeutschDesc: Adapterkabel
InternBDB: ADAPTERKABEL MINIDIN 09 5610 350
InternKon: 954 986 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 954 983 40 Harness camerasystem 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum Kamerasystem
InternBDB:
InternKon: 954 986 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 954 982 40 Retainer 1
EnglischBem:
DeutschBem:
DeutschDesc: Halter
InternBDB: BLECH HALTER KAMERA RST37-2
InternKon: 954 986 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 970 40 Cable 5 m 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 5 m
InternBDB: MULTI CABLE 5M 09 5610 111
InternKon: 954 986 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 829 40 Breaker 10 A 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsautomat 10 A
InternBDB: SG-AUTOMAT TYP S 201-K10 440/277V CSA
InternKon: 954 986 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 560 40 Lamp 1
EnglischBem:
DeutschBem:
DeutschDesc: Leuchte
InternBDB: MASCHINENLEUCHTE MYAL 6S 6/15W/10-40V (DC)/IP67
InternKon: 954 986 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 948 823 40 Base plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Grundplatte
InternBDB: GRUNDPLATTE A-105 ST37-2
InternKon: 954 986 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 255 034 40 Housing, empty 1
EnglischBem:
DeutschBem:
DeutschDesc: Leergehдuse
InternBDB: ALUGEHAEUSE A 105
InternKon: 954 986 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 464 99 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: SHB B 8,4 140HV DIN 00125
InternKon: 954 986 40 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 599 99 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: 6KTMU M 8 8 DIN 00985
InternKon: 954 986 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 318 053 99 Bolt 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: ZYLSHR M 4 X20 4.8 DIN 00084
InternKon: 954 986 40 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 491 40 Cable union 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung
InternBDB: VERSHR HSK-K M20X1,5 1.219.2000.50 GRAU
InternKon: 954 986 40 / 15
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443452110 Clip D=21,5 8
EnglischBem:
DeutschBem:
DeutschDesc: Schelle D=21,5
InternBDB: SCHELLE D=21,5 BLZ=10 77 KES 04434
InternKon: 954 986 40 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443552511 Clip D=25,5 4
EnglischBem:
DeutschBem:
DeutschDesc: Schelle D=25,5
InternBDB: D-SCHELLE D=25,5H=51, 77 KES 04435
InternKon: 954 986 40 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 465 99 Washer 11
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: SHB B 10,5 140HV DIN 00125
InternKon: 954 986 40 / 18
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 775 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: 6KTSHR M10 X 20 8.8 DIN 00933
InternKon: 954 986 40 / 19
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 463 99 Washer 8
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: SHB B 6,4 140HV DIN 00125
InternKon: 954 986 40 / 20
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 037 98 Nut 7
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: 6KTMU M10 8 DIN 00985
InternKon: 954 986 40 / 21
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 596 98 Washer 9
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: SHB A 11 ST DIN 07989
InternKon: 954 986 40 / 22
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 508 900 98 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: SESHR M 6 X 35 4.8 A2C DIN 00963
InternKon: 954 986 40 / 23
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 754 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: 6KTSHR M 8 X 25 8.8 DIN 00933
InternKon: 954 986 40 / 24
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 025 98 Nut 8
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: 6KTMU M 6 8 DIN 00985
InternKon: 954 986 40 / 25
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 954 919 40 Retainer 1
EnglischBem:
DeutschBem:
DeutschDesc: Halter
InternBDB: HALTER F MONITORE PC 3000- 6
InternKon: 954 917 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 679 98 Bolt 6
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: 6KTSHR M 6 X 15 10.9 DIN 00933
InternKon: 954 917 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 463 99 Washer 10
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: SHB B 6,4 140HV DIN 00125
InternKon: 954 917 40 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 954 903 40 Plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Kantblech
InternBDB: KANTBLECH MONITOR RST37-2
InternKon: 954 917 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 948 095 40 Clamp Monitor right 1
EnglischBem:
DeutschBem:
DeutschDesc: Klemme Monitor rechts
InternBDB: KLEMME F MONITOR RE PC 5500- 6
InternKon: 954 917 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 948 097 40 Clamp Monitor left 1
EnglischBem:
DeutschBem:
DeutschDesc: Klemme Monitor links
InternBDB: KLEMME F MONITOR LI PC 5500- 6
InternKon: 954 917 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 506 307 98 Clamp Set 2
EnglischBem:
DeutschBem:
DeutschDesc: Klemmpaar
InternBDB: L-5-G-38 PP DIN 03015
InternKon: 954 917 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 341 419 99 Screw 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M 6X 70 8.8 DIN 00912
InternKon: 954 917 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 948 094 40 Adapter plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Adapterplatte
InternBDB: ADAPTERPLATTE MONITOR RST37-2
InternKon: 954 917 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 320 005 99 Screw 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M 4X 16 8.8 DIN 00912
InternKon: 954 917 40 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 649 99 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 4 6 A2E DIN 00985
InternKon: 954 917 40 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 459 99 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: A 4,3 140HV DIN 00125
InternKon: 954 917 40 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 954 908 40 Plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Blech
InternBDB: BLECH CONTROL BOX RST37-2
InternKon: 954 917 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 948 099 40 Plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Kantblech
InternBDB: KANTBLECH MONITOR RST37-2
InternKon: 954 917 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 131 99 Screw 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M 6X 20 8.8 DIN 00912
InternKon: 954 917 40 / 15
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 020 99 Weld on plate 2
EnglischBem:
DeutschBem:
DeutschDesc: AnschweiЯplatte
InternBDB: L-AP-K-5 W1 DIN 03015
InternKon: 954 917 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 511 858 98 Cover plate 2
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB: L-5 W1 DIN 03015
InternKon: 954 917 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 025 98 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 6 8 DIN 00985
InternKon: 954 917 40 / 18
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 716 40 Rubber cord A/R
EnglischBem:
DeutschBem:
DeutschDesc: Zellgummiband
InternBDB: ZELLGUMMIBAND 20X3 423 0004
InternKon: 954 917 40 / 19
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

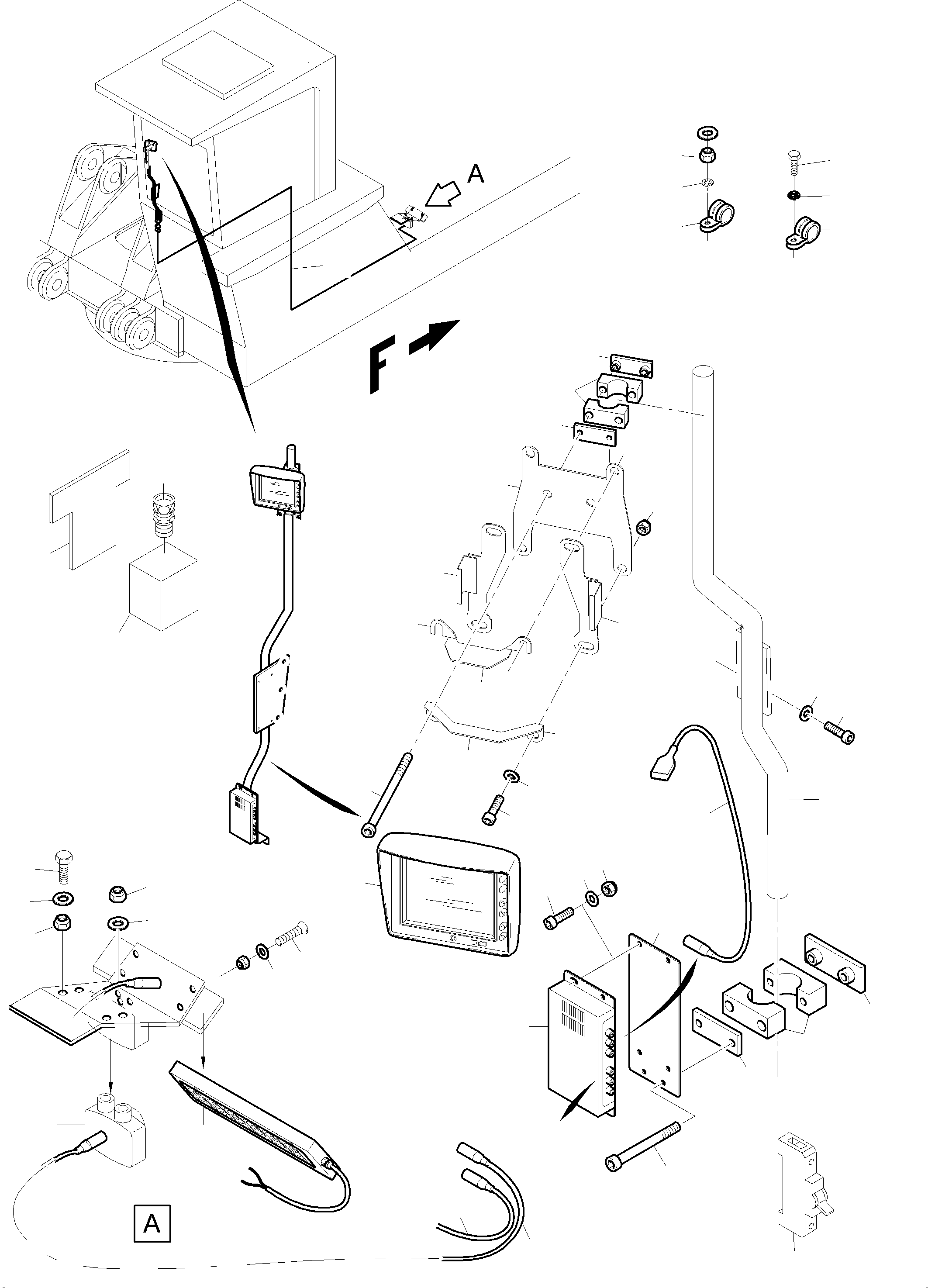

Excavators Mining Komatsu / PC3000-6E S/N 06292(g06292) / Camerasystem(255-1961 : 255-1961)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
