Содержание Excavators Mining Komatsu PC3000-6E S/N 06299(g06299)

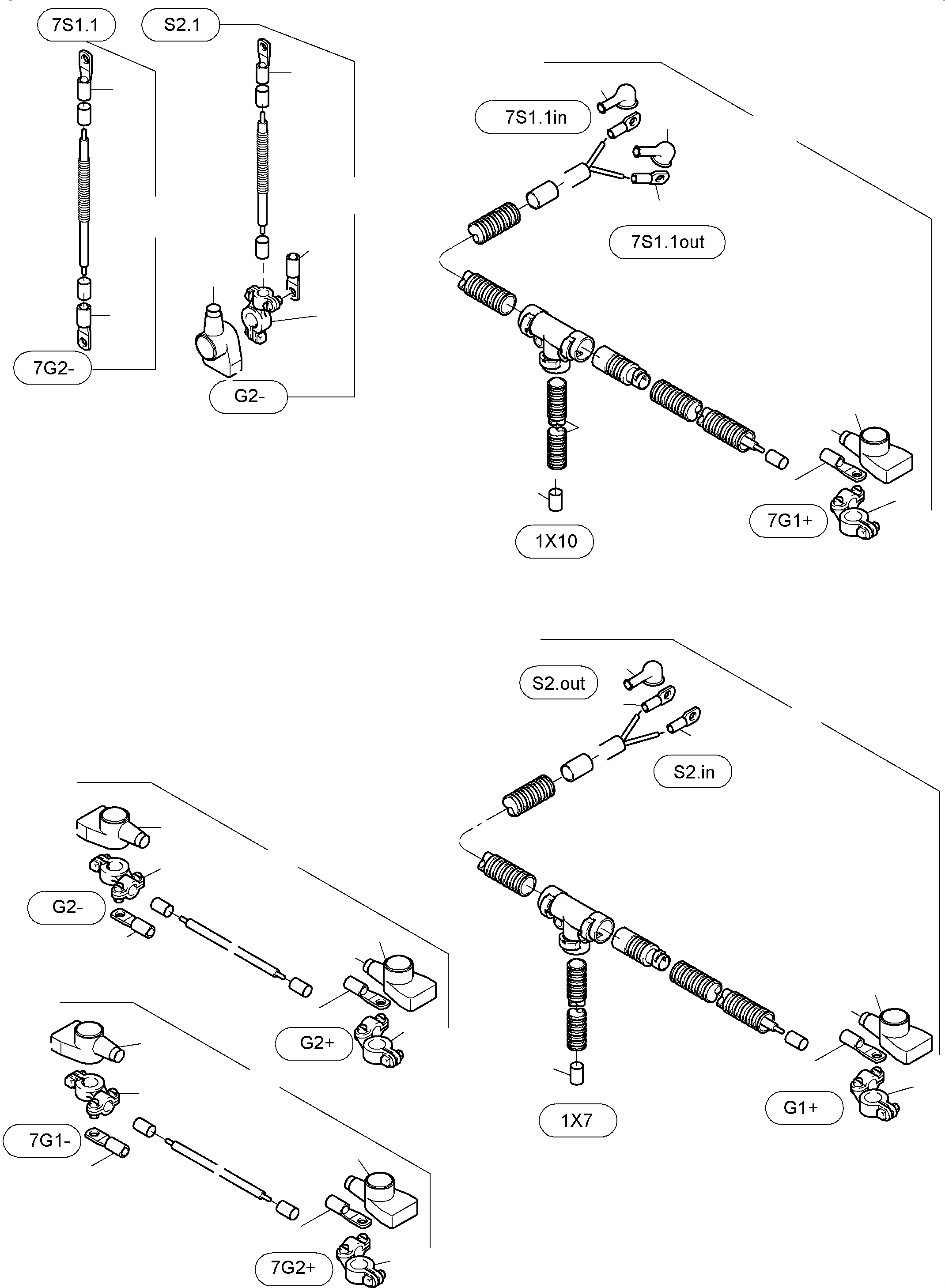

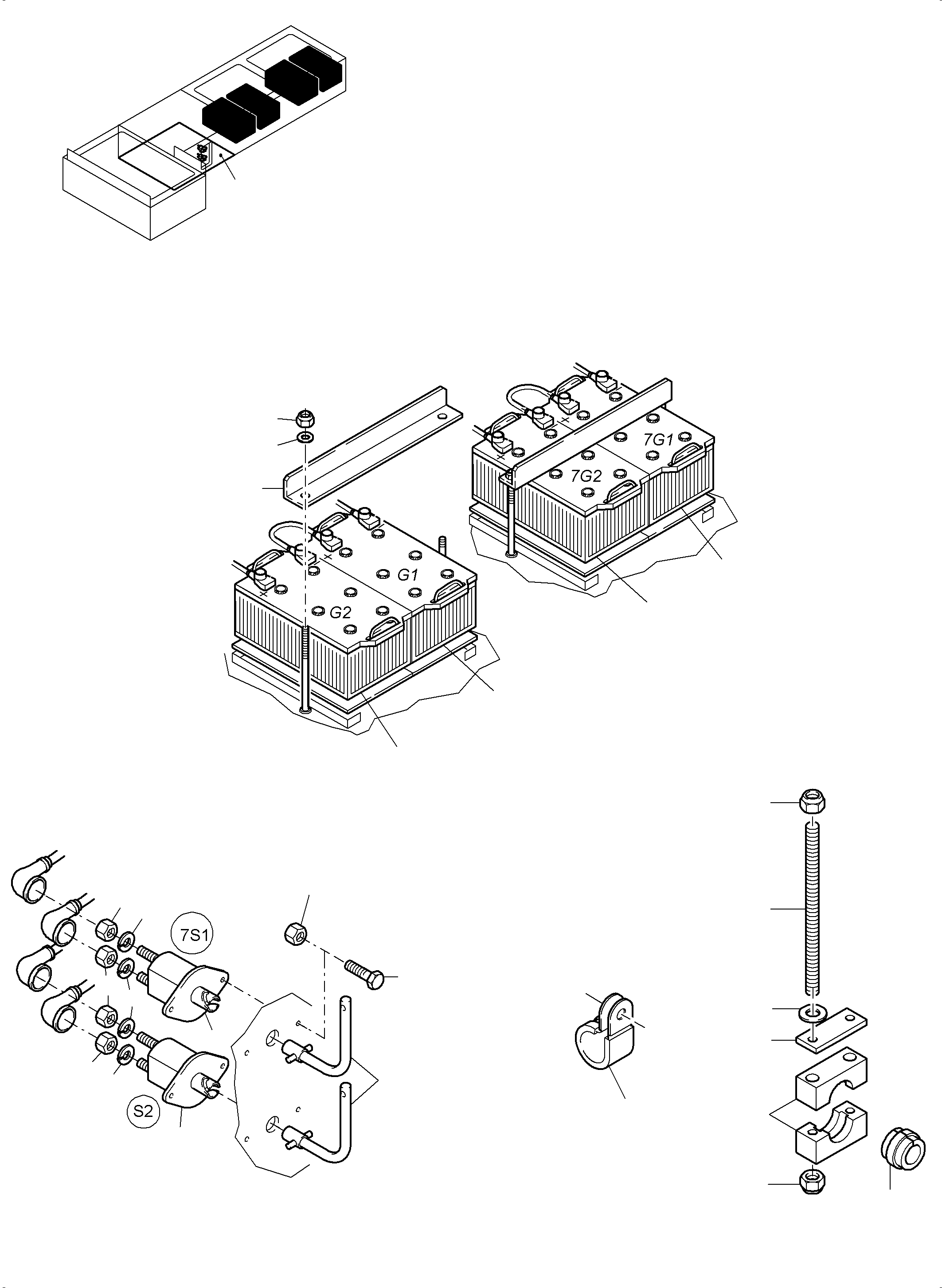

Batteries with Cables(255-2130g : 255-2130g)
Номер на схеме Каталожный номер Название Количество Детали
? 948 837 40 Rubber plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Gummimatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443453211 Clip D=32 4
EnglischBem:
DeutschBem:
DeutschDesc: Clip D=32
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443452110 Clip D=21,5 4
EnglischBem:
DeutschBem:
DeutschDesc: Clip D=21,5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 948 844 40 Harness 7S1.1-7G2 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum Brьcke 7S1.1-7G2
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 948 843 40 Harness S2.1-G2 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum Brьcke S2.1-G2
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 948 841 40 Harness control voltage 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum Steuerspannung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 948 839 40 Harness G1- G2+ 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum G1- G2+
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 948 840 40 Cable Batterie 7G1- 7G2+ 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel Batterie 7G1- 7G2+
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 948 845 40 Harness Supply emergency light 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum Vers-Notlicht
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 159 984 40 Battery switch 2
EnglischBem:
DeutschBem:
DeutschDesc: Batterie-Trennschalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 025 98 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 321 014 99 Screw 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 618 98 Pair of clamps 10
EnglischBem:
DeutschBem:
DeutschDesc: Klemmenpaar
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 452 98 Grommet 10
EnglischBem:
DeutschBem:
DeutschDesc: Gummieinsatz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 430 152 40 Thread rod 270 lg 1
EnglischBem:
DeutschBem:
DeutschDesc: Gewindestange 270 lg
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 933 371 40 Thread rod 200 lg 1
EnglischBem:
DeutschBem:
DeutschDesc: Gewindestange 200 lg
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 933 370 40 Thread rod 150 lg 1
EnglischBem:
DeutschBem:
DeutschDesc: Gewindestange 150 lg
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 459 40 Thread rod 85 lg 1
EnglischBem:
DeutschBem:
DeutschDesc: Gewindestange 85 lg
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 004 99 Cover plate 4
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 122 98 Lock washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 037 98 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 309 691 40 Battery 4
EnglischBem:
DeutschBem:
DeutschDesc: Batterie
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 887 009 40 Angle 2
EnglischBem:
DeutschBem:
DeutschDesc: Winkel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 353 99 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 652 99 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 600 208 99 Cable shoe Ш 10 - 702 6
EnglischBem:
DeutschBem:
DeutschDesc: Kabelschuh Ш 10 - 702
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 600 211 99 Cable lug 8
EnglischBem:
DeutschBem:
DeutschDesc: Kabelschuh
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 076 40 Protection cap 2
EnglischBem:
DeutschBem:
DeutschDesc: Schutzkappe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 667 40 Wire end ferrule 2
EnglischBem:
DeutschBem:
DeutschDesc: Aderendhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 943 40 Pole end plate, black 3
EnglischBem:
DeutschBem:
DeutschDesc: Polabdeckung, schwarz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 954 570 40 Battery clamp assy. 3
EnglischBem:
DeutschBem:
DeutschDesc: Batterieklemme kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 942 40 Pole end plate, red 4
EnglischBem:
DeutschBem:
DeutschDesc: Polabdeckung, rot
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 954 569 40 Battery clamp assy. 4
EnglischBem:
DeutschBem:
DeutschDesc: Batterieklemme kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 941 40 Pole, minus 2
EnglischBem:
DeutschBem:
DeutschDesc: Minuspol
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 200 98 Lock washer 7
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 940 40 Pole, plus 4
EnglischBem:
DeutschBem:
DeutschDesc: Pluspol
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 966 673 Gear shift lever 2
EnglischBem:
DeutschBem:
DeutschDesc: Schalthebel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 346 500 99 Lock washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 132 99 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
