Содержание Wheel Loaders Komatsu WA270-8 S/N 83001-UP(0001010C)
Engine Mounting (#83001-)(B002001 : B0100-001001)
Номер на схеме Каталожный номер Название Количество Детали
? 419-01-61111 Bracket 1
SN: 83001-
KIT-FLAG: _-
SCC:
SERIALNO: 83001-
? 419-01-61141 Bracket 1
SN: 83001-
KIT-FLAG: _-
SCC:
SERIALNO: 83001-
? 419-01-61121 Bracket 1
SN: 83001-
KIT-FLAG: _-
SCC:
SERIALNO: 83001-
? 419-01-51131 Bracket 1
SN: 83001-
KIT-FLAG: _-
SCC:
SERIALNO: 83001-
? 01010-81245 Bolt 14
SN: 83001-
KIT-FLAG: _-
SCC:
SERIALNO: 83001-
? 01643-31232 Washer 14
SN: 83001-
KIT-FLAG: _-
SCC:
SERIALNO: 83001-
? 01580-11210 Nut 2
SN: 83001-
KIT-FLAG: _-
SCC:
SERIALNO: 83001-
? 01580-11210 Nut 2
SN: 83001-
KIT-FLAG: _-
SCC:
SERIALNO: 83001-
? 01643-31232 Washer 2
SN: 83001-
KIT-FLAG: _-
SCC:
SERIALNO: 83001-
? 01643-31232 Washer 2
SN: 83001-
KIT-FLAG: _-
SCC:
SERIALNO: 83001-
? 01016-51250 Bolt 2
SN: 83001-
KIT-FLAG: _-
SCC:
SERIALNO: 83001-
? 01016-51250 Bolt 2
SN: 83001-
KIT-FLAG: _-
SCC:
SERIALNO: 83001-
? 418-01-41180 Plate 2
SN: 83001-
KIT-FLAG: _-
SCC:
SERIALNO: 83001-
? 418-01-41160 Plate 2
SN: 83001-
KIT-FLAG: _-
SCC:
SERIALNO: 83001-
? 419-01-51150 Plate 2
SN: 83001-
KIT-FLAG: _-
SCC:
SERIALNO: 83001-
? 419-01-51160 Plate 2
SN: 83001-
KIT-FLAG: _-
SCC:
SERIALNO: 83001-
? 419-01-61230 Cushion 4
SN: 83001-
KIT-FLAG: _-
SCC:
SERIALNO: 83001-
? 11Y-01-32920 Cushion 4
SN: 83001-
KIT-FLAG: _-
SCC:
SERIALNO: 83001-
? 01011-62055 Bolt 2
SN: 83001-
KIT-FLAG: _-
SCC:
SERIALNO: 83001-
? 418-01-41180 Plate 2
SN: 83001-
KIT-FLAG: _-
SCC:
SERIALNO: 83001-
? 01011-61650 Bolt 2
SN: 83001-
KIT-FLAG: _-
SCC:
SERIALNO: 83001-
? 419-01-51150 Plate 2
SN: 83001-
KIT-FLAG: _-
SCC:
SERIALNO: 83001-

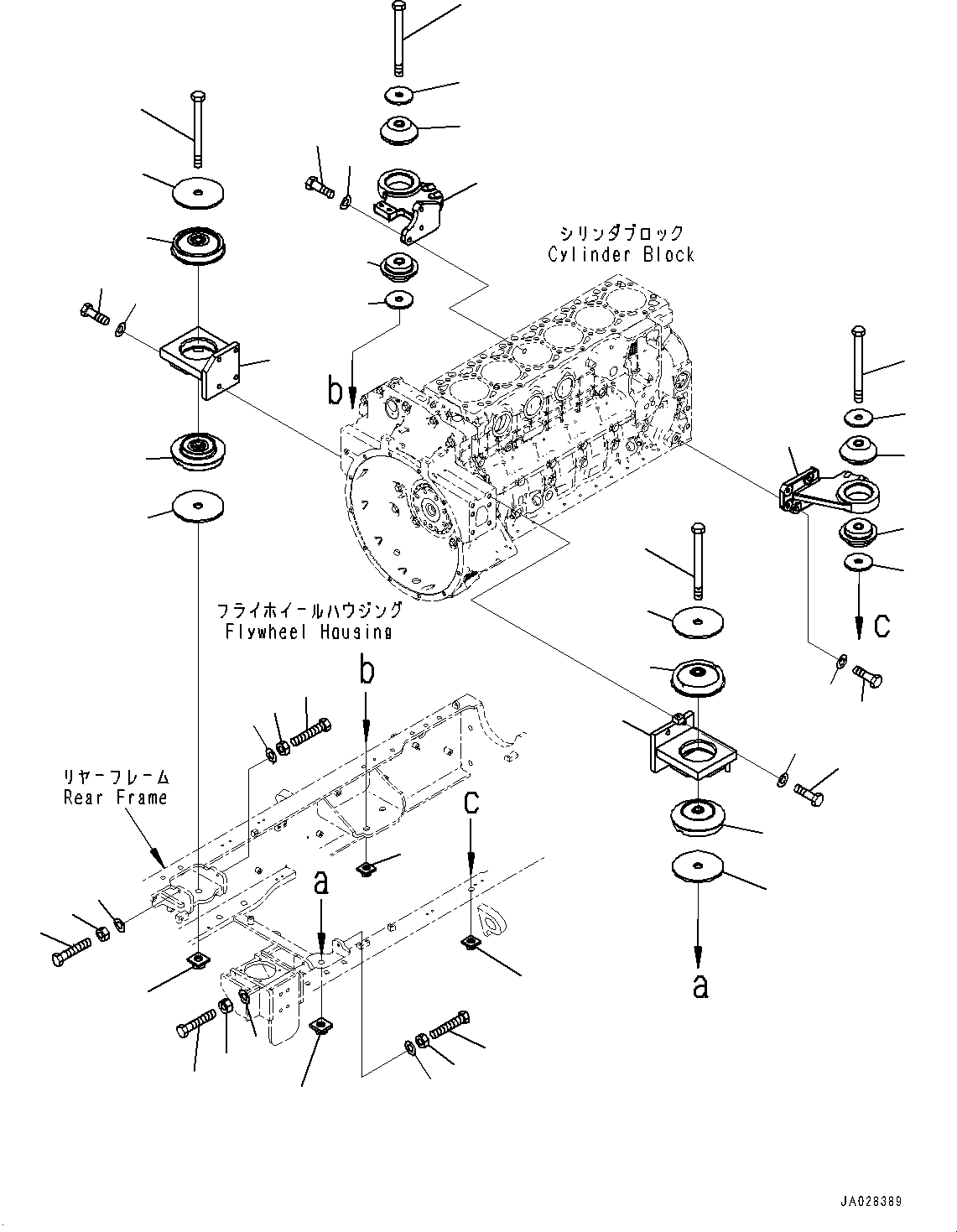

Wheel Loaders Komatsu / WA270-8 S/N 83001-UP(0001010C) / Engine Mounting (#83001-)(B002001 : B0100-001001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
