Содержание Excavators Mining Komatsu PC8000-6 S/N 12120(g12120)

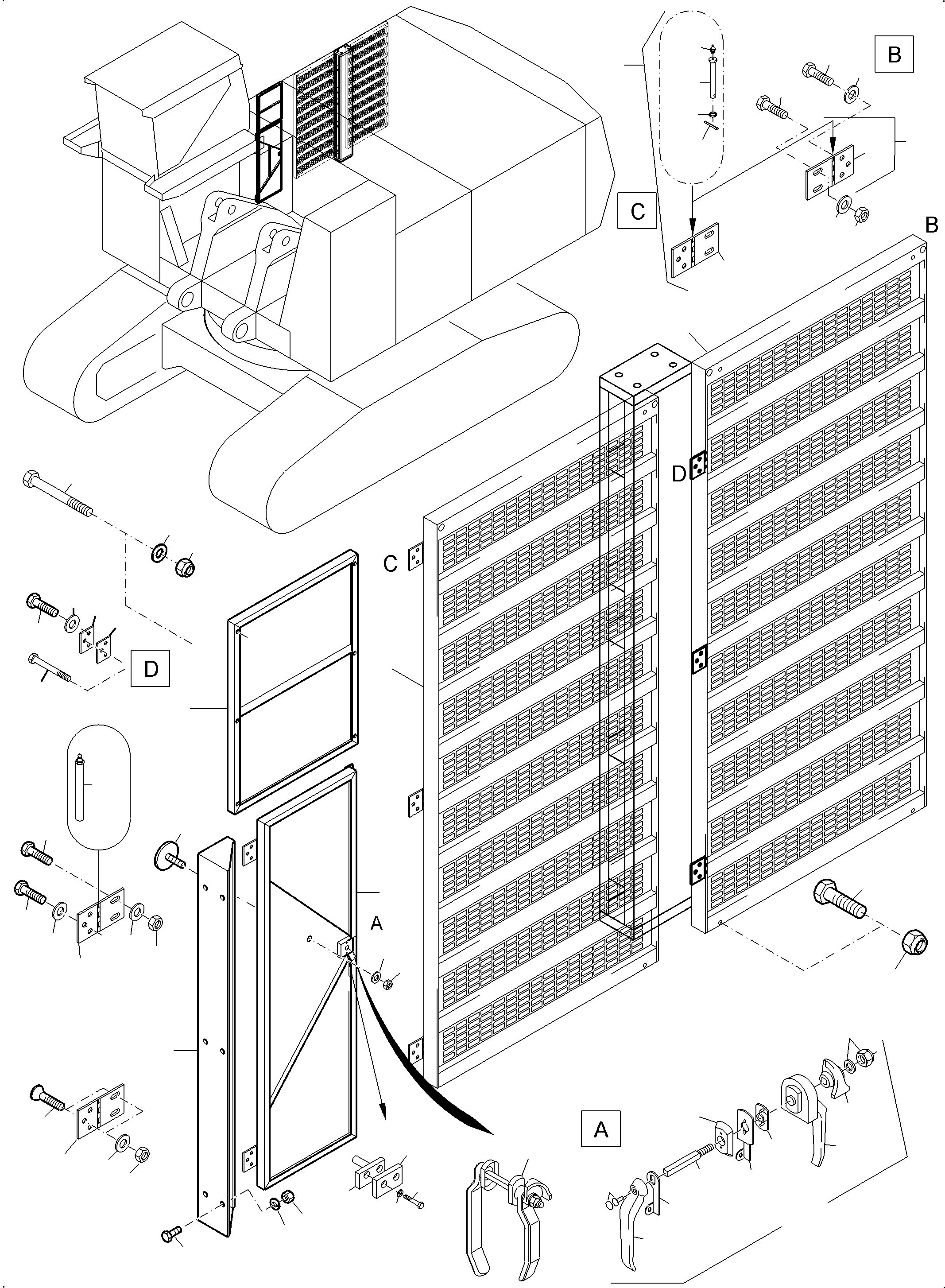

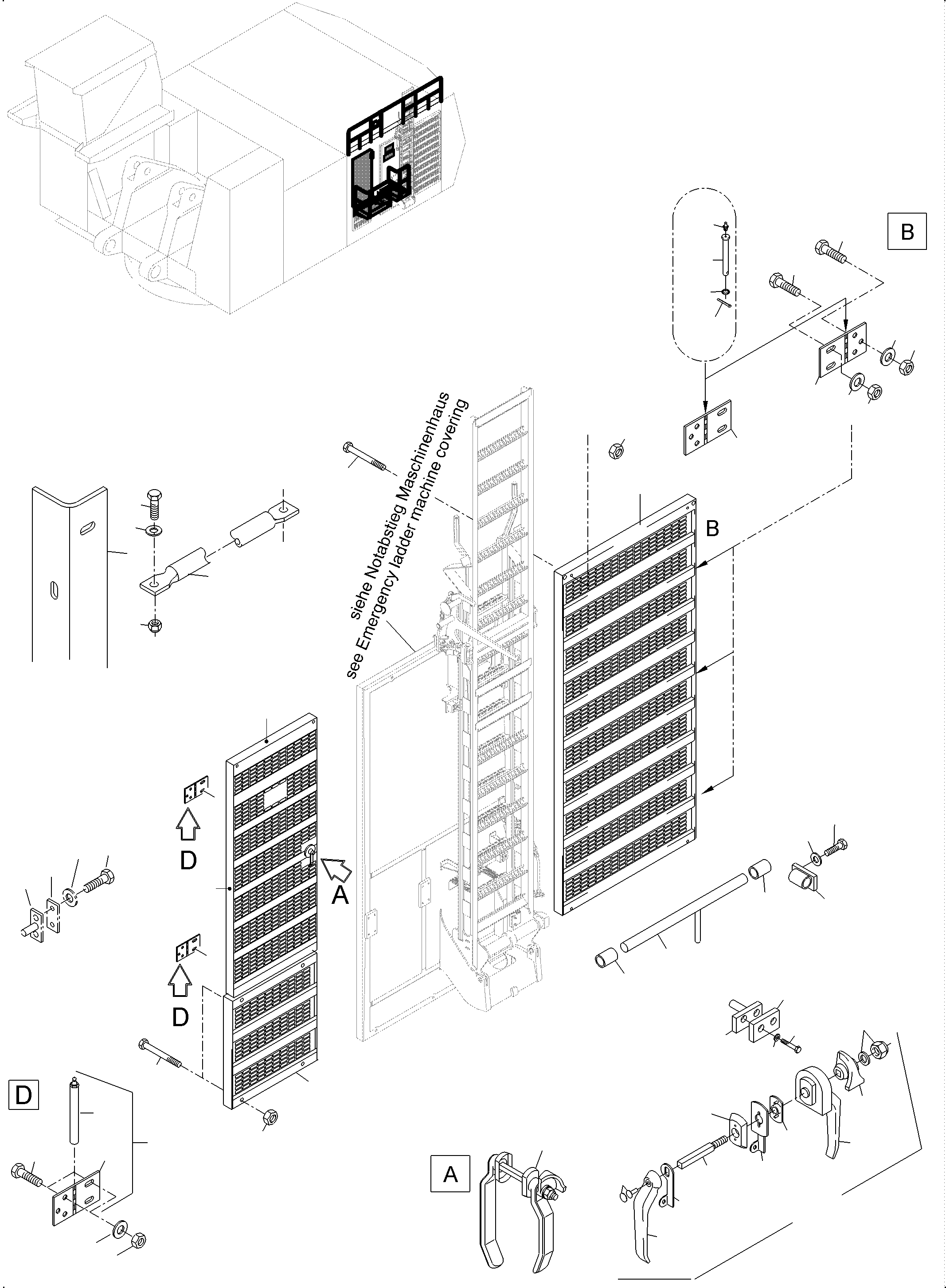

Doors - machine covering(113-1064b : 113-1064b)
Номер на схеме Каталожный номер Название Количество Детали
? 953 639 40 Door 1
EnglischBem:
DeutschBem:
DeutschDesc: Tьr
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 942 930 40 Door 1
EnglischBem:
DeutschBem:
DeutschDesc: Tьr
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 942 931 40 Door 1
EnglischBem:
DeutschBem:
DeutschDesc: Tьr
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 988 542 40 Outer door 1
EnglischBem:
DeutschBem:
DeutschDesc: AuЯentьr
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 995 130 40 Door assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Tьr kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 988 547 40 Door post 1
EnglischBem:
DeutschBem:
DeutschDesc: Tьrpfosten
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 954 756 40 Outer wall 1
EnglischBem:
DeutschBem:
DeutschDesc: AuЯenwandteil
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 930 974 40 Grid 1
EnglischBem:
DeutschBem:
DeutschDesc: Gitter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 994 213 40 Hinge Assy 2
EnglischBem:
DeutschBem:
DeutschDesc: Scharnier kpl
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 946 165 40 Hinge 6
EnglischBem:
DeutschBem:
DeutschDesc: Scharnier
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 949 370 40 Hinge assy. 3
EnglischBem:
DeutschBem:
DeutschDesc: Scharnier kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 988 546 40 Hinge assy. l. h. 2
EnglischBem:
DeutschBem:
DeutschDesc: Scharnier kpl li.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 953 678 40 Lock pin assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: SchlieЯbolzen kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 954 745 40 Lock pin assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: SchlieЯbolzen kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 907 40 Fastener 3
EnglischBem:
DeutschBem:
DeutschDesc: Hebelverschluss links
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 953 674 40 Door retainer 1
EnglischBem:
DeutschBem:
DeutschDesc: Tьrhalterung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 953 670 40 Retainer 1
EnglischBem:
DeutschBem:
DeutschDesc: Halter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 953 457 40 Plate 2
EnglischBem:
DeutschBem:
DeutschDesc: Blech
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 939 281 40 Plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Blech
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 958 190 40 Plate 6
EnglischBem:
DeutschBem:
DeutschDesc: Blech
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 964 006 40 Plate 6
EnglischBem:
DeutschBem:
DeutschDesc: Blech
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 606 639 40 Pipe 4
EnglischBem:
DeutschBem:
DeutschDesc: Rohr
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 951 095 40 Solenoid 1
EnglischBem:
DeutschBem:
DeutschDesc: Magnet
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 779 99 Bolt 20
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 780 99 Bolt 10
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 802 99 Bolt 18
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 805 99 Bolt 31
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 603 99 Bolt 3
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 606 99 Bolt 20
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 608 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 610 99 Bolt 6
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 614 99 Bolt 7
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 615 99 Bolt 6
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 822 99 Bolt 12
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 320 441 99 Bolt 10
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 025 98 Nut 1
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 519 581 98 Nut 8
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 037 98 Nut 24
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 334 99 Nut 13
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 600 99 Nut 18
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 122 98 Lock washer 14
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 200 98 Lock washer 2
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 118 98 Lock washer 18
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 123 98 Lock washer 12
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 520 538 98 Washer 1
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 520 544 98 Washer 75
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 520 174 98 Washer 5
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 910 814 40 Catch 1
EnglischBem:
DeutschBem:
DeutschDesc: Riegel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 561 904 40 Pipe 2
EnglischBem:
DeutschBem:
DeutschDesc: Rohr
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 995 125 40 Door 1
EnglischBem:
DeutschBem:
DeutschDesc: Tьr
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 994 214 40 Hinge assy l.h. 2
EnglischBem:
DeutschBem:
DeutschDesc: Scharnier kpl. links
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 906 40 Fastener, l.h. 1
EnglischBem:
DeutschBem:
DeutschDesc: Hebelverschluss links
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 081 320 40 Hinge 4
EnglischBem:
DeutschBem:
DeutschDesc: Scharnier
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 081 480 40 Hinge pin 6
EnglischBem:
DeutschBem:
DeutschDesc: Scharnierstift
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 946 173 40 Pin 9
EnglischBem:
DeutschBem:
DeutschDesc: Bolzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 350 562 99 Grease nipple 9
EnglischBem:
DeutschBem:
DeutschDesc: Schmiernippel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 612 99 Washer 18
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 061 99 Cotter pin 9
EnglischBem:
DeutschBem:
DeutschDesc: Splint
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 862 40 Hinge 2
EnglischBem:
DeutschBem:
DeutschDesc: Scharnier
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 444 40 Handle 4
EnglischBem:
DeutschBem:
DeutschDesc: Hebel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 445 40 Handle 4
EnglischBem:
DeutschBem:
DeutschDesc: Hebel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 563 40 Axle 4
EnglischBem:
DeutschBem:
DeutschDesc: Achse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 100 238 97 Collar 4
EnglischBem:
DeutschBem:
DeutschDesc: Rosette
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 451 40 Collar 4
EnglischBem:
DeutschBem:
DeutschDesc: Rosette
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 999 611 40 Closing cam 4
EnglischBem:
DeutschBem:
DeutschDesc: Verschlussnocken
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 448 40 Accessory l.h. 1
EnglischBem:
DeutschBem:
DeutschDesc: Hebelverschluss li.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 100 239 97 O-ring set 4
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring Satz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 449 40 Accessory r.h. 3
EnglischBem:
DeutschBem:
DeutschDesc: Hebelverschluss re.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC8000-6 S/N 12120(g12120) / Doors - machine covering(113-1064b : 113-1064b)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC8000-6 S/N 12120(g12120) / Doors - machine covering(113-1064b : 113-1064b)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
