Содержание Wheel Loaders Komatsu WA480-6 S/N 90216-UP (For EU)(0000533c)

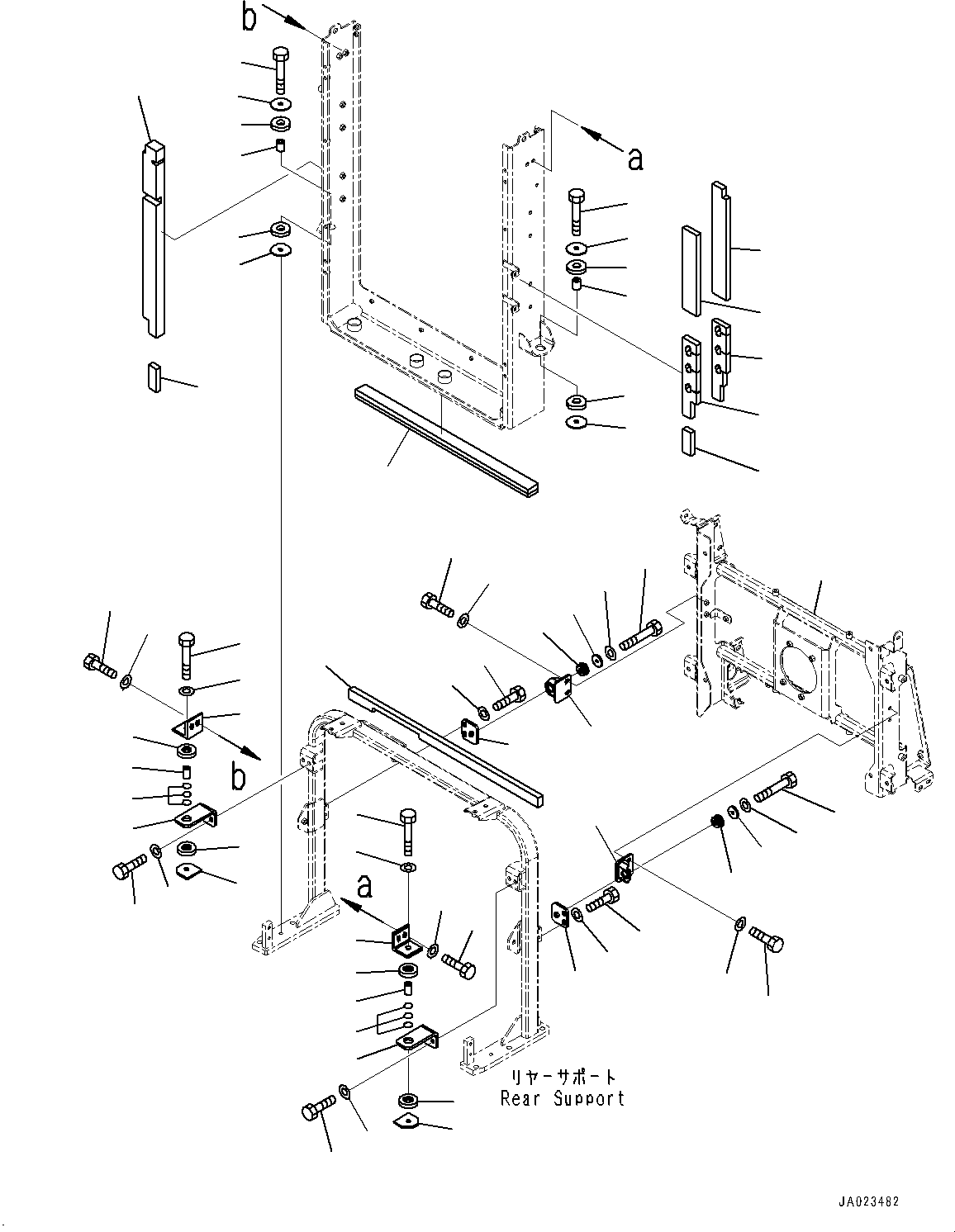

Radiator, Mounting (1/3) (#90216-)(C001003 : C0110-003002)
Номер на схеме Каталожный номер Название Количество Детали
? 207-03-51230 Bracket 2
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 207-03-51380 Cushion 4
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 205-03-71330 Collar 2
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 207-03-51240 Bracket 2
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 01643-31232 Washer 2
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 01010-81270 Bolt 2
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 07000-13022 O-ring 6
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 01010-81230 Bolt 4
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 01643-31232 Washer 4
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 421-03-41230 Plate 2
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 01010-81230 Bolt 4
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 01643-31232 Washer 4
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 01010-81460 Bolt 2
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 421-03-31271 Washer 4
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 421-03-31260 Cushion 4
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 421-03-31281 Spacer 2
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 421-54-42260 Bracket 2
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 195-03-41380 Cushion 2
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 178-60-12250 Collar 2
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 01010-81050 Bolt 2
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 01643-31032 Washer 2
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 421-54-42270 Plate 2
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 01010-81025 Bolt 8
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 01643-31032 Washer 8
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 421-54-42530 Seal 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 421-54-45510 Sheet 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 421-54-45520 Sheet 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 421-54-42570 Sheet 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 421-54-42620 Sheet 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 421-54-42630 Sheet 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 421-54-42640 Sheet 2
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 421-54-43590 Sheet 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? (421-62-41810) Bracket
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
C0110-003005

Wheel Loaders Komatsu / WA480-6 S/N 90216-UP (For EU)(0000533c) / Radiator, Mounting (1/3) (#90216-)(C001003 : C0110-003002)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
