| Номер на схеме | Каталожный номер | Название | Количество | Детали | |||
|---|---|---|---|---|---|---|---|

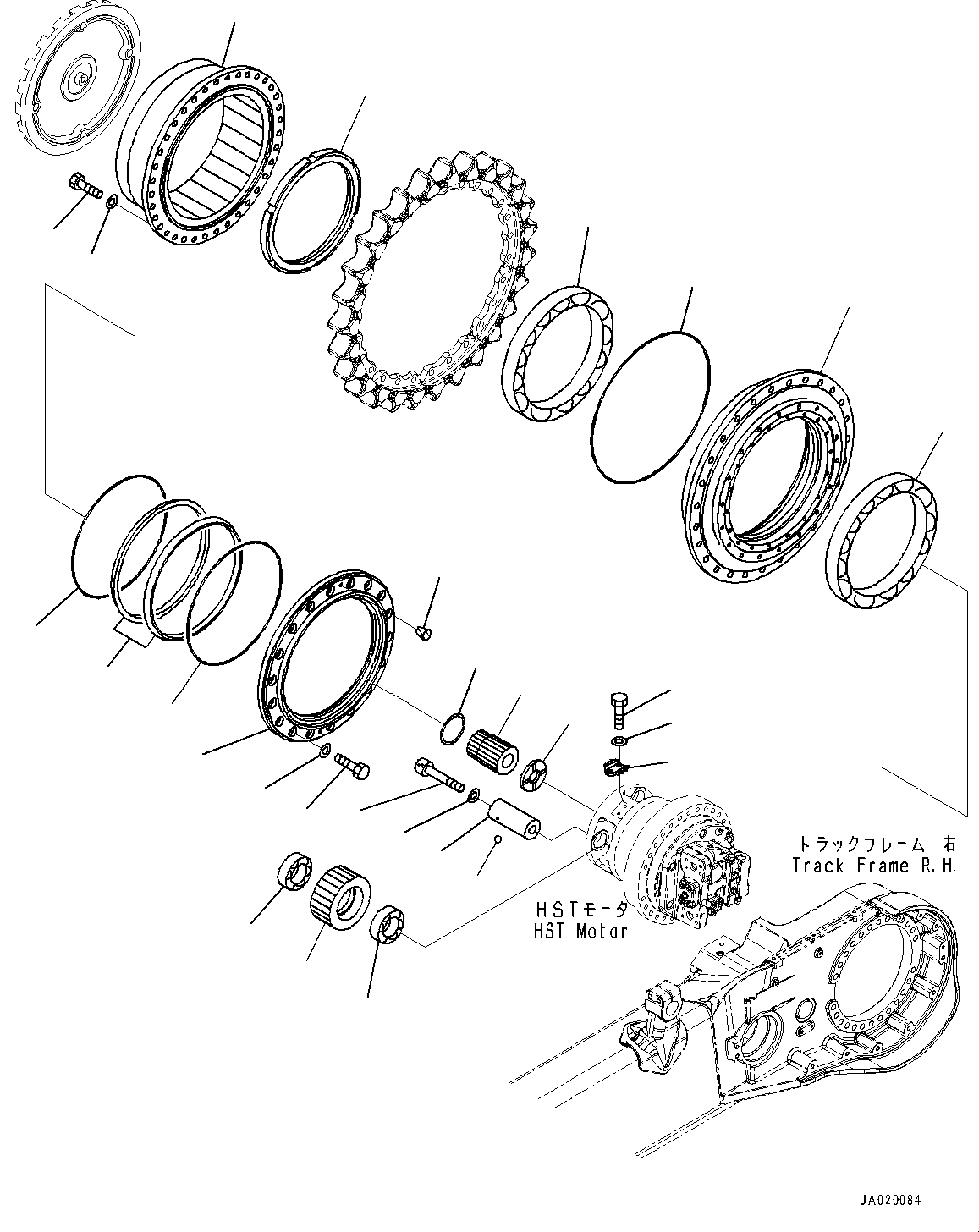

| ? | 13Y-27-10402 | Final Drive Assembly, PLUS Type Track Shoe | 1 | SN: B65001- KIT-FLAG: _- SCC: SERIALNO: B65001- |
|||
| ? | 13Y-27-11411 | • Hub | 1 | SN: B65001- KIT-FLAG: _- SCC: SERIALNO: B65001- |
|||
| ? | 13Y-27-11310 | • Bearing | 2 | SN: B65001- KIT-FLAG: _- SCC: SERIALNO: B65001- |
|||
| ? | 17A-27-00670 | • Floating Seal Assembly | 1 | SN: B65001- KIT-FLAG: _- SCC: SERIALNO: B65001- |
|||
| ? | • • Seal | 2 | SN: B65001- KIT-FLAG: _- SCC: C1 SERIALNO: B65001- |
||||
| ? | • • O-ring | 2 | SN: B65001- KIT-FLAG: _- SCC: C1 SERIALNO: B65001- |
||||
| ? | 13Y-27-11550 | • Cover | 1 | SN: B65001- KIT-FLAG: _- SCC: SERIALNO: B65001- |
|||
| ? | 01010-81235 | • Bolt | 18 | SN: B65001- KIT-FLAG: _- SCC: SERIALNO: B65001- |
|||
| ? | 01643-31232 | • Washer | 18 | SN: B65001- KIT-FLAG: _- SCC: SERIALNO: B65001- |
|||
| ? | 13Y-27-11430 | • Nut | 1 | SN: B65001- KIT-FLAG: _- SCC: SERIALNO: B65001- |
|||
| ? | 13Y-27-11440 | • Lock | 1 | SN: B65001- KIT-FLAG: _- SCC: SERIALNO: B65001- |
|||
| ? | 01010-81030 | • Bolt | 2 | SN: B65001- KIT-FLAG: _- SCC: SERIALNO: B65001- |
|||
| ? | 01643-31032 | • Washer | 2 | SN: B65001- KIT-FLAG: _- SCC: SERIALNO: B65001- |
|||
| ? | 07000-75495 | • O-ring | 1 | SN: B65001- KIT-FLAG: _- SCC: SERIALNO: B65001- |
|||
| ? | 07049-01215 | • Plug, Cork | 2 | SN: B65001- KIT-FLAG: _- SCC: SERIALNO: B65001- |
|||
| ? | 13Y-27-11230 | • Washer, Thrust | 1 | SN: B65001- KIT-FLAG: _- SCC: SERIALNO: B65001- |
|||
| ? | 13Y-27-11150 | • Gear | 3 | SN: B65001- KIT-FLAG: _- SCC: SERIALNO: B65001- |
|||
| ? | 13Y-27-11320 | • Bearing | 6 | SN: B65001- KIT-FLAG: _- SCC: SERIALNO: B65001- |
|||
| ? | 13Y-27-11220 | • Shaft | 3 | SN: B65001- KIT-FLAG: _- SCC: SERIALNO: B65001- |
|||
| ? | 04260-00635 | • Ball, Steel | 3 | SN: B65001- KIT-FLAG: _- SCC: SERIALNO: B65001- |
|||
| ? | 13Y-27-11260 | • Bolt | 3 | SN: B65001- KIT-FLAG: _- SCC: SERIALNO: B65001- |
|||
| ? | 01643-52060 | • Washer, Flat | 3 | SN: B65001- KIT-FLAG: _- SCC: SERIALNO: B65001- |
|||
| ? | 13Y-27-11160 | • Gear | 1 | SN: B65001- KIT-FLAG: _- SCC: SERIALNO: B65001- |
|||
| ? | 01010-61650 | • Bolt | 36 | SN: B65001- KIT-FLAG: _- SCC: SERIALNO: B65001- |
|||
| ? | 01643-31645 | • Washer | 36 | SN: B65001- KIT-FLAG: _- SCC: SERIALNO: B65001- |
|||
| ? | 13Y-27-11140 | • Gear | 1 | SN: B65001- KIT-FLAG: _- SCC: SERIALNO: B65001- |
|||
| ? | 13Y-27-11240 | • Washer, Thrust | 1 | SN: B65001- KIT-FLAG: _- SCC: SERIALNO: B65001- |
