Содержание Wheel Loaders Komatsu WA480-6 S/N 90216-UP(0000532c)

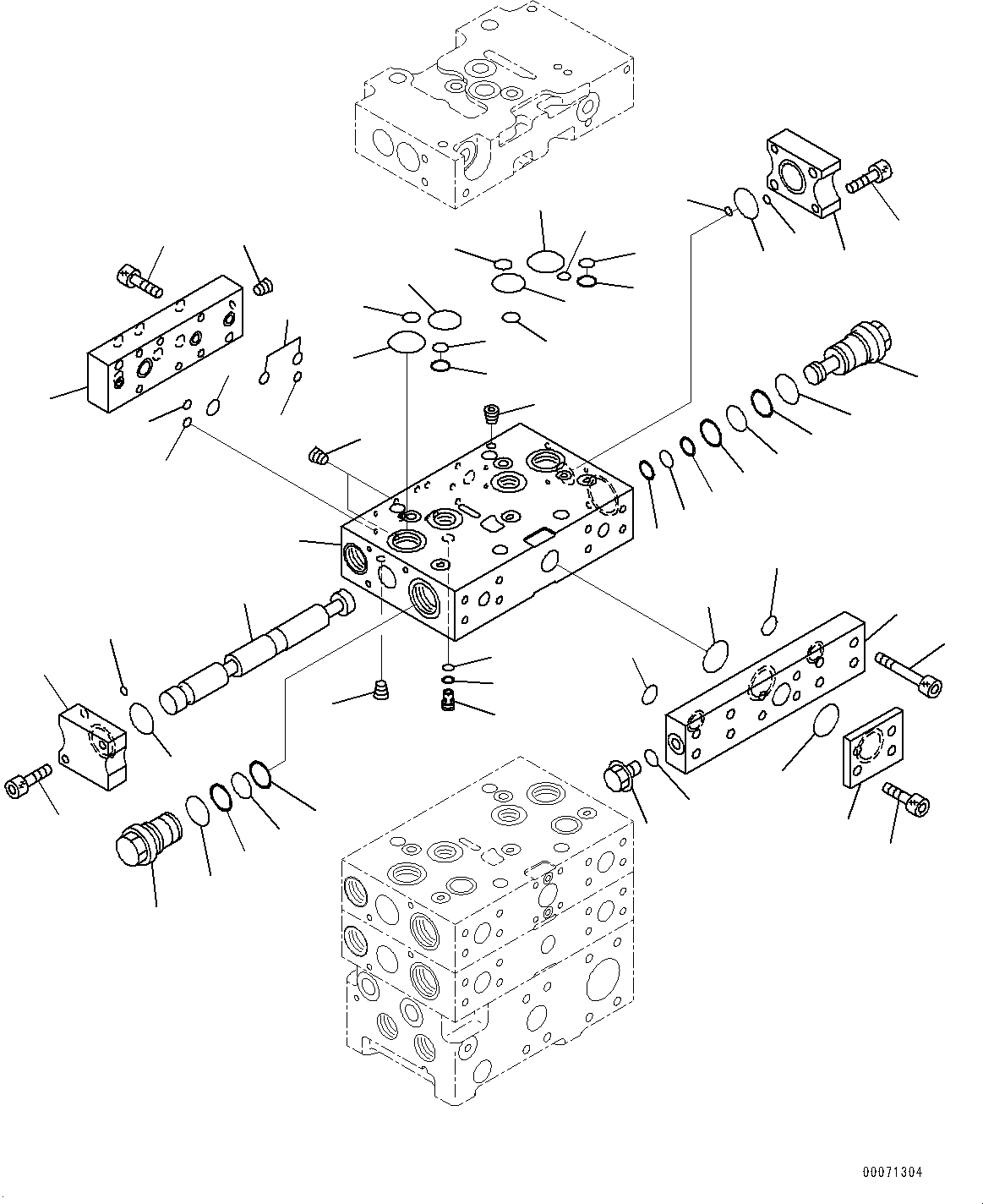

Hydraulic Oil Control Valve, 3-Valve (7/8) (#90216-)(H008009 : H0120-012007)
Номер на схеме Каталожный номер Название Количество Детали
? 723-43-13501 Valve Assembly, Control 1
SN: 91300-
KIT-FLAG: _-
SCC:
SERIALNO: 91300-
? 723-43-13500 Valve Assembly, Control 1
SN: 90216-91299
KIT-FLAG: _-
SCC: A2
SERIALNO: 90216-91299
? • Body Subassembly 1
SN: 90216-
KIT-FLAG: _-
SCC: C1
SERIALNO: 90216-
? • • Valve Body 1
SN: 90216-
KIT-FLAG: _-
SCC: C1
SERIALNO: 90216-
? • • Spool 1
SN: 90216-
KIT-FLAG: _-
SCC: C1
SERIALNO: 90216-
? 723-46-17940 • • Plate 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 07000-13035 • • O-ring 2
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 01252-60840 • • Bolt, Hexagon Socket Head 2
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 723-46-16970 • • Plate 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 07000-11008 • • O-ring 3
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 01252-60840 • • Bolt, Hexagon Socket Head 2
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? • • Plug, Stocking 4
SN: 90216-
KIT-FLAG: _-
SCC: C1
SERIALNO: 90216-
? 723-46-16731 • • Plug 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 723-46-16741 • • Plug 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 07002-13634 • • O-ring 2
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 700-93-11320 • • O-ring 2
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 723-46-41950 • • Ring, Back-up 4
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 07000-12018 • • O-ring 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 07001-02018 • • Ring, Back-up 2
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 723-46-16750 • • Plate 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 708-8E-16150 • • Plug 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 07002-11023 • • O-ring 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 07000-13035 • • O-ring 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 07000-12021 • • O-ring 2
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 01252-61045 • • Bolt, Hexagon Socket Head 8
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 01252-61025 • • Bolt, Hexagon Socket Head 4
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 723-46-16990 • • Plate 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 07000-12035 • • O-ring 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 01252-60835 • • Bolt, Hexagon Socket Head 6
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 723-46-16980 • • Plate 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 708-21-12541 • • Plug, Stocking 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 07000-11010 • • O-ring 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 07000-12018 • • O-ring 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 07000-12012 • • O-ring 2
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 07000-11008 • • O-ring 2
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 723-11-19130 • • O-ring 2
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 723-46-17520 • • Ring, Back-up 2
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 723-46-17510 • • O-ring 2
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 723-46-16520 • • O-ring 2
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 722-12-19070 • • O-ring 3
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 723-46-17530 • • O-ring 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 723-46-16960 • • Plug 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 07000-11010 • • O-ring 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 07001-01010 • • Ring, Back-up 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-

Wheel Loaders Komatsu / WA480-6 S/N 90216-UP(0000532c) / Hydraulic Oil Control Valve, 3-Valve (7/8) (#90216-)(H008009 : H0120-012007)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
