Содержание Excavators Komatsu PC138US-11E0 S/N F60001 AND UP(pc1381e0)

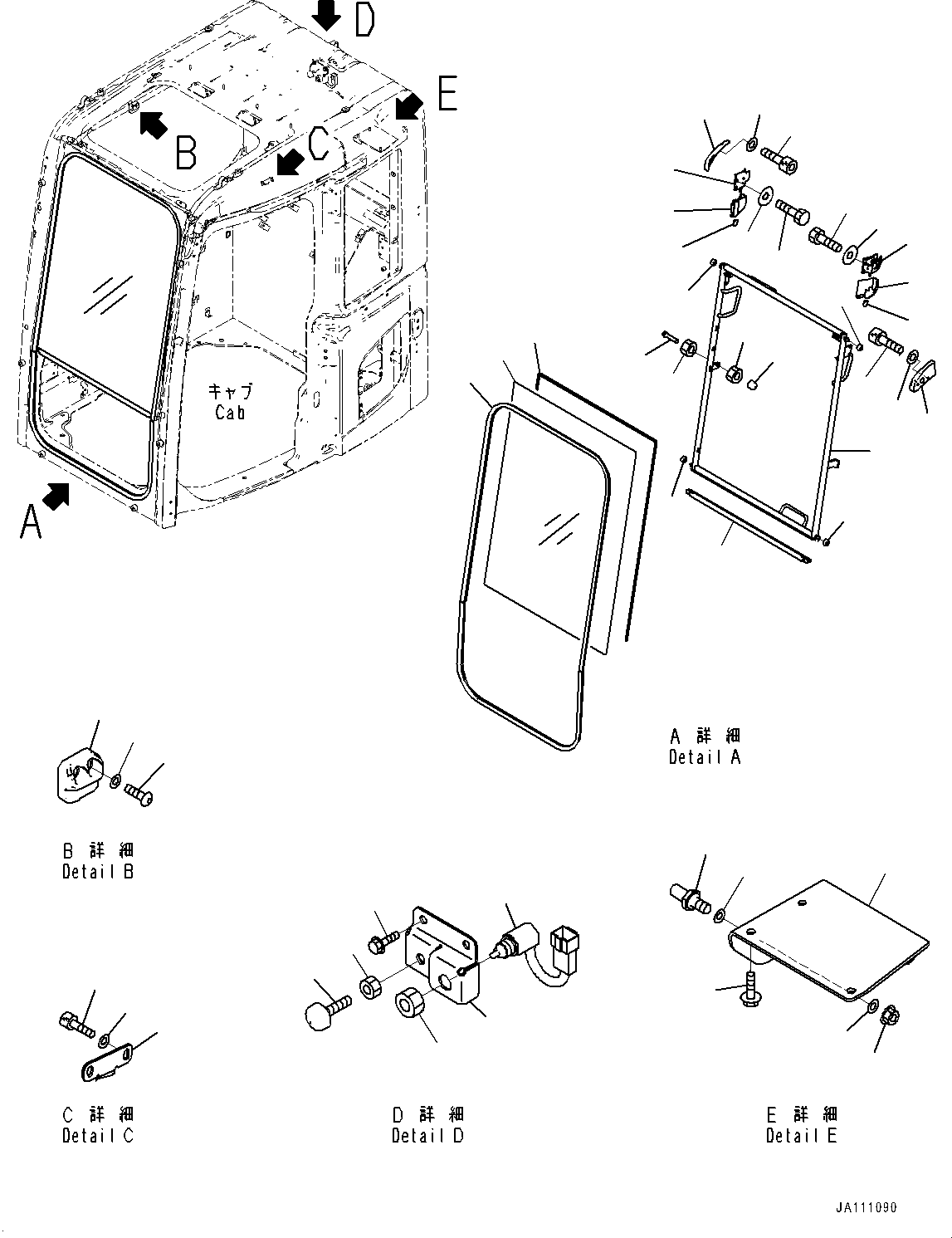

CAB AND FLOOR FRAME, FRONT WINDOW(K1110-001002 : K1110-001002)
Номер на схеме Каталожный номер Название Количество Детали
? 22B-54-01712 CAB, ASSEMBLY 1
SN: F60001-
SCC:
SERIALNO: F60001-
? 22B-54-01291 • WINDOW, ASSEMBLY 1
SN: F60001-
SCC:
SERIALNO: F60001-
? • • FRAME 1
SN: F60001-
SCC: C1
SERIALNO: F60001-
? 22B-54-28321 • • GLASS 1
SN: F60001-
SCC:
SERIALNO: F60001-
? 22B-54-28360 • • SEAL 1
SN: F60001-
SCC:
SERIALNO: F60001-
? 22B-54-28371 • • SEAL 1
SN: F60001-
SCC:
SERIALNO: F60001-
? 22B-54-15411 • • LOCK, L.H. 1
SN: F60001-
SCC:
SERIALNO: F60001-
? 22B-54-15440 • • COVER, L.H. 1
SN: F60001-
SCC:
SERIALNO: F60001-
? 22B-54-15470 • • KNOB, L.H. 1
SN: F60001-
SCC:
SERIALNO: F60001-
? 22B-54-15421 • • LOCK, BLOCK 1
SN: F60001-
SCC:
SERIALNO: F60001-
? 22B-54-15450 • • COVER, R.H. 1
SN: F60001-
SCC:
SERIALNO: F60001-
? 22B-54-15480 • • KNOB, R.H. 1
SN: F60001-
SCC:
SERIALNO: F60001-
? 01010-D0816 • • BOLT 4
SN: F60001-
SCC:
SERIALNO: F60001-
? 418-54-35450 • • WASHER 4
SN: F60001-
SCC:
SERIALNO: F60001-
? 22B-54-28591 • • ROLLER 4
SN: F60001-
SCC:
SERIALNO: F60001-
? 22B-54-15560 • • STOPPER 1
SN: F60001-
SCC:
SERIALNO: F60001-
? 01580-11008 • • NUT 2
SN: F60001-
SCC:
SERIALNO: F60001-
? 20Y-54-65540 • • CAP 1
SN: F60001-
SCC:
SERIALNO: F60001-
? 22B-54-28380 • BRACKET, L.H. 1
SN: F60001-
SCC:
SERIALNO: F60001-
? 20Y-53-11661 • BRACKET, R.H. 1
SN: F60001-
SCC:
SERIALNO: F60001-
? 01245-00816 • SCREW 4
SN: F60001-
SCC:
SERIALNO: F60001-
? 01643-70823 • WASHER 4
SN: F60001-
SCC:
SERIALNO: F60001-
? 22B-54-15682 • BLOCK 1
SN: F60001-
SCC:
SERIALNO: F60001-
? 01245-00625 • SCREW 2
SN: F60001-
SCC:
SERIALNO: F60001-
? 01641-50608 • WASHER 2
SN: F60001-
SCC:
SERIALNO: F60001-
? 22B-54-28440 • STOPPER 1
SN: F60001-
SCC:
SERIALNO: F60001-
? 01252-80616 • BOLT, HEXAGON SOCKET HEAD 2
SN: F60001-
SCC:
SERIALNO: F60001-
? 01643-70623 • WASHER 2
SN: F60001-
SCC:
SERIALNO: F60001-
? 22B-54-25691 • BRACKET 1
SN: F60001-
SCC:
SERIALNO: F60001-
? 01435-40616 • BOLT 3
SN: F60001-
SCC:
SERIALNO: F60001-
? 20Y-54-51621 • STRIKER 2
SN: F60001-
SCC:
SERIALNO: F60001-
? 01584-31008 • NUT 2
SN: F60001-
SCC:
SERIALNO: F60001-
? 01643-71032 • WASHER 4
SN: F60001-
SCC:
SERIALNO: F60001-
? 21J-06-12440 • SWITCH, WIPER LIMIT 1
SN: F60001-
SCC:
SERIALNO: F60001-
? 01583-11811 • NUT 1
SN: F60001-
SCC:
SERIALNO: F60001-
? 22B-54-15771 • BRACKET 1
SN: F60001-
SCC:
SERIALNO: F60001-
? 01435-40820 • BOLT 2
SN: F60001-
SCC:
SERIALNO: F60001-
? 20Y-54-11611 • STOPPER 1
SN: F60001-
SCC:
SERIALNO: F60001-
? 01580-11008 • NUT 1
SN: F60001-
SCC:
SERIALNO: F60001-
? 22B-54-28350 • TRIM 1
SN: F60001-
SCC:
SERIALNO: F60001-
? [C1]-This part cannot be supplied as an individual part. It is supplied as an assembly.
SCC:
SERIALNO:
