Содержание Excavators Komatsu PC78US-10 S/N 30001-UP(0000868C)
Air Cleaner, Related Parts (#30001-)(B002002 : B0200-001002)
Номер на схеме Каталожный номер Название Количество Детали
? 22P-01-21291 Bracket 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 08037-03614 Grommet 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-80835 Bolt 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-30823 Washer 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81025 Bolt 3
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31032 Washer 3
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 22B-01-31260 Clamp 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 22P-01-21531 Joint 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 07206-30812 Bolt, Joint 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 07005-01212 Seal, Washer 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 07289-00080 Clamp 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 22P-01-22120 Clamp 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 07281-00167 Clamp 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81025 Bolt 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31032 Washer 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 22B-01-31260 Clamp 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 22P-01-21321 Hose 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 22B-01-31260 Clamp 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 22P-01-21331 Tube 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81020 Bolt 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31032 Washer 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 22P-01-21341 Hose 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 22B-01-31260 Clamp 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 11Y-09-11140 Clip 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 07281-00167 Clamp 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 22P-01-21390 Hose 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 07289-00080 Clamp 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 22P-01-21271 Tube 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81025 Bolt 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31032 Washer 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-

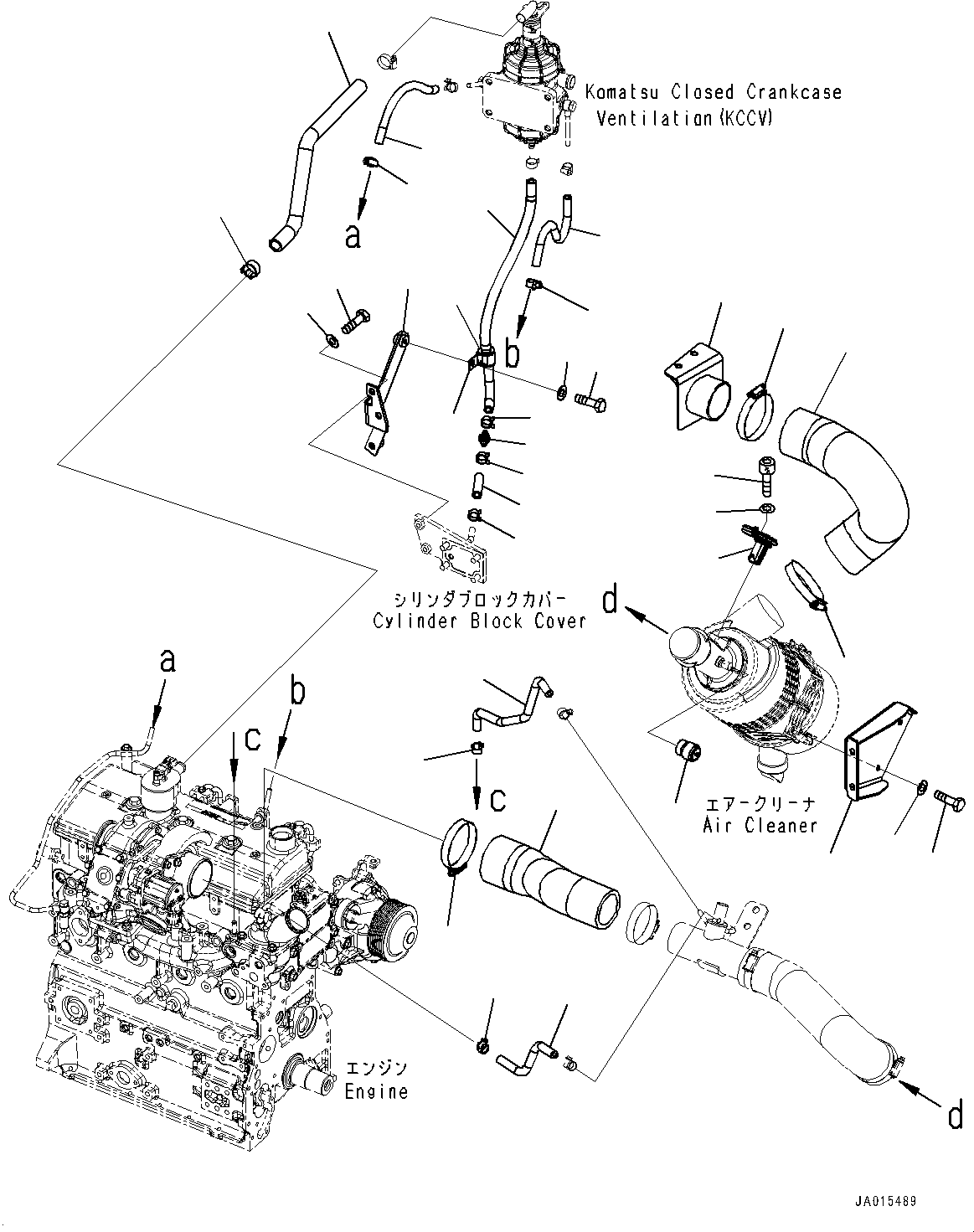

Excavators Komatsu / PC78US-10 S/N 30001-UP(0000868C) / Air Cleaner, Related Parts (#30001-)(B002002 : B0200-001002)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
