Содержание Excavators Komatsu PC78US-10 S/N 30001-UP(0000868C)
Engine Mounting (#30001-)(B001001 : B0100-001001)
Номер на схеме Каталожный номер Название Количество Детали
? 22P-01-21950 Bracket 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31032 Washer 5
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 22B-01-21190 Bolt 5
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 04020-01024 Pin, Dowel 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 22P-01-21940 Bracket 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31032 Washer 6
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 22B-01-21190 Bolt 6
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 04020-01024 Pin, Dowel 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 22P-01-21960 Bracket 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 6144-81-6580 Spacer 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 2A5-01-11230 Bolt 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31232 Washer 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 04020-01228 Pin, Dowel 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 22P-01-21511 Bracket 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 6144-81-6580 Spacer 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 2A5-01-11230 Bolt 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31232 Washer 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 04020-01228 Pin, Dowel 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 22P-01-21140 Cover 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 22P-01-21171 Cover 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 22P-01-21690 Plate 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 22P-01-21560 Plate 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-80820 Bolt 5
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-30823 Washer 5
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81225 Bolt 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31232 Washer 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 22P-01-21151 Cover 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-80820 Bolt 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-30823 Washer 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 22P-01-22110 Plate 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-80820 Bolt 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-30823 Washer 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 22P-01-21210 Sheet 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81025 Bolt 3
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31032 Washer 3
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 203-54-56960 Collar 3
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 22P-01-21830 Cover 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-80820 Bolt 3
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-30823 Washer 3
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 22P-01-21920 Cover 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 6275-11-5390 Pipe 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 6275-11-5130 Clamp 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81085 Bolt 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31032 Washer 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31032 Washer 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01580-11008 Nut 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 113-01-21120 Washer 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 203-01-67540 Washer 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 21K-01-41711 Cushion 8
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01011-81630 Bolt 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 07095-40627 Cushion 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 08034-20519 Band 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81230 Bolt 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31232 Washer 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-

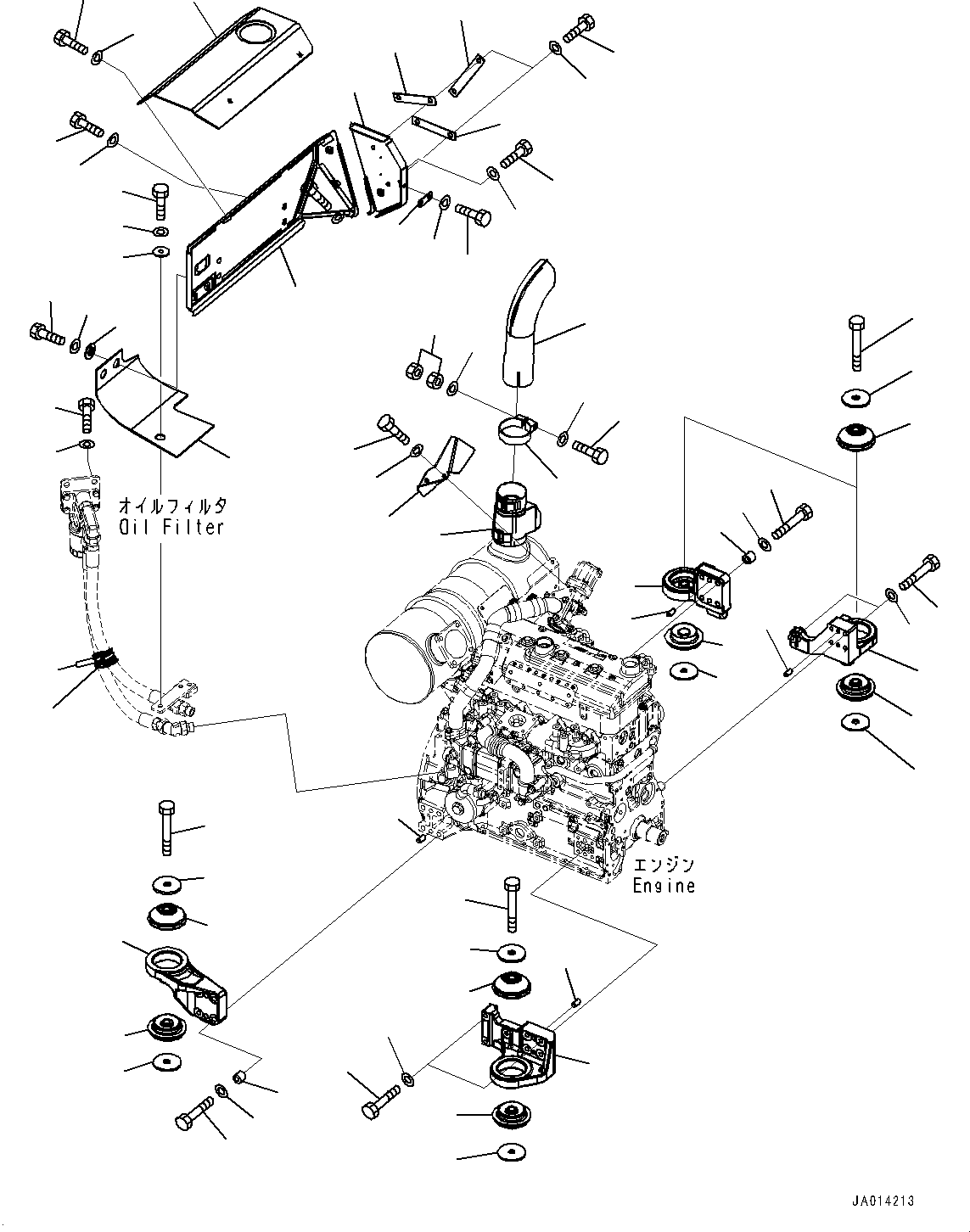

Excavators Komatsu / PC78US-10 S/N 30001-UP(0000868C) / Engine Mounting (#30001-)(B001001 : B0100-001001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
