Содержание Engines Komatsu SAA6D125E-7D S/N 860103-UP (For WA470-8)(0000861C)

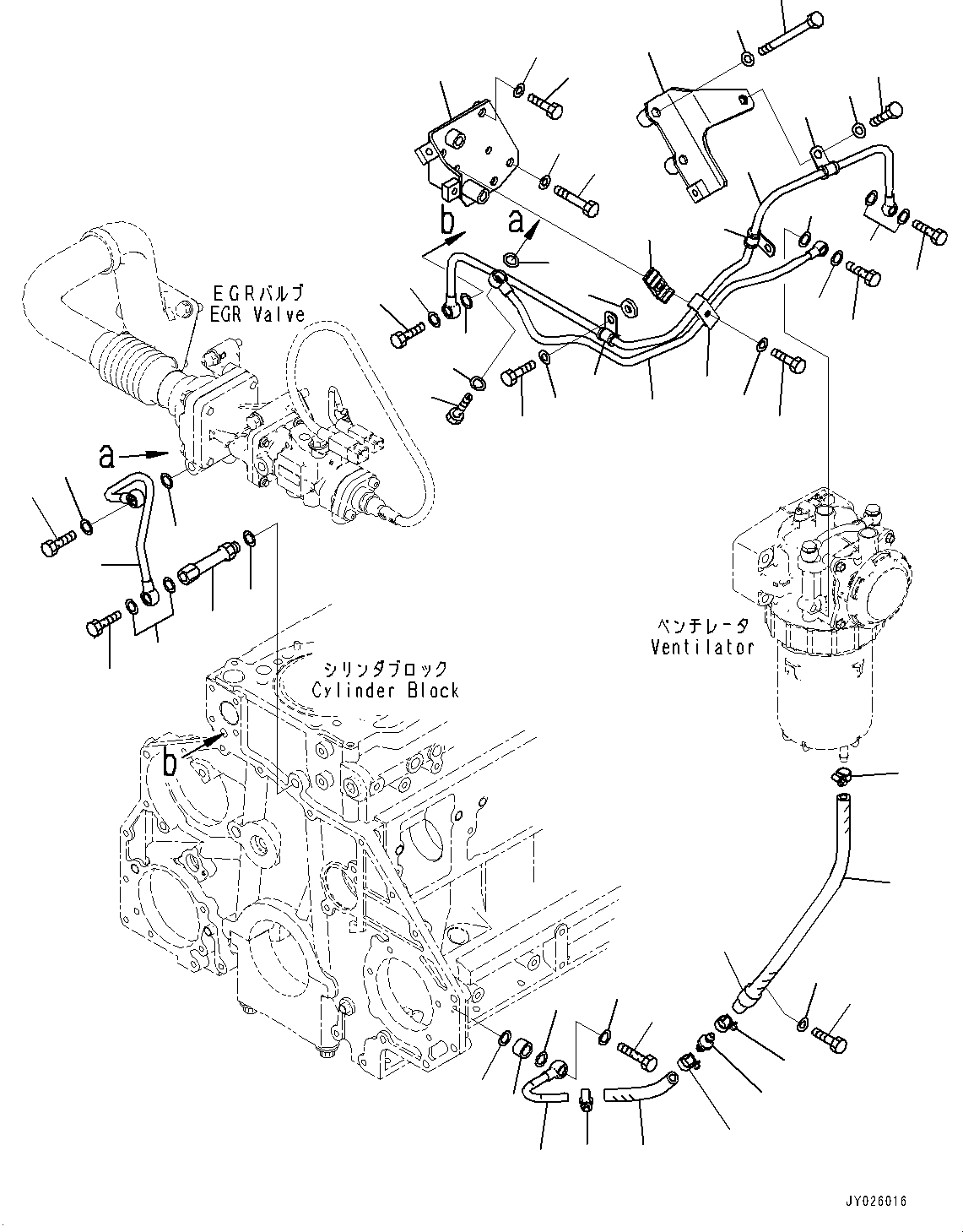

Komatsu Closed Crankcase Ventilation (KCCV), Coolant Piping (#860103-)(A009002 : A1210-001002)
Номер на схеме Каталожный номер Название Количество Детали
? 6252-21-7470 Joint 1
SN: 860103-
KIT-FLAG: _-
SCC:
SERIALNO: 860103-
? 6151-51-8490 Spacer 1
SN: 860103-
KIT-FLAG: _-
SCC:
SERIALNO: 860103-
? 07005-01412 Seal, Washer 3
SN: 860103-
KIT-FLAG: S-
SCC:
SERIALNO: 860103-
? 7700-45-1710 Bolt, Joint 1
SN: 860103-
KIT-FLAG: _-
SCC:
SERIALNO: 860103-
? 6252-21-7660 Hose 1
SN: 860103-
KIT-FLAG: _-
SCC:
SERIALNO: 860103-
? 6261-51-2810 Valve, Check 1
SN: 860103-
KIT-FLAG: _-
SCC:
SERIALNO: 860103-
? 07281-00197 Clamp 2
SN: 860103-
KIT-FLAG: _-
SCC:
SERIALNO: 860103-
? 6252-21-7650 Hose 1
SN: 860103-
KIT-FLAG: _-
SCC:
SERIALNO: 860103-
? 07281-00197 Clamp 2
SN: 860103-
KIT-FLAG: _-
SCC:
SERIALNO: 860103-
? 600-051-2160 Clip 1
SN: 860103-
KIT-FLAG: _-
SCC:
SERIALNO: 860103-
? 01010-81020 Bolt 1
SN: 860103-
KIT-FLAG: _-
SCC:
SERIALNO: 860103-
? 01643-31032 Washer 1
SN: 860103-
KIT-FLAG: _-
SCC:
SERIALNO: 860103-
? 6252-21-7580 Nipple 1
SN: 860103-
KIT-FLAG: _-
SCC:
SERIALNO: 860103-
? 6252-21-7590 Tube 1
SN: 860103-
KIT-FLAG: _-
SCC:
SERIALNO: 860103-
? 6253-21-7430 Tube 1
SN: 860103-
KIT-FLAG: _-
SCC:
SERIALNO: 860103-
? 6252-21-7440 Tube 1
SN: 860103-
KIT-FLAG: _-
SCC:
SERIALNO: 860103-
? 07206-31014 Bolt, Joint 4
SN: 860103-
KIT-FLAG: _-
SCC:
SERIALNO: 860103-
? 07005-01412 Seal, Washer 9
SN: 860103-
KIT-FLAG: S-
SCC:
SERIALNO: 860103-
? 07206-30812 Bolt, Joint 2
SN: 860103-
KIT-FLAG: _-
SCC:
SERIALNO: 860103-
? 07005-01212 Seal, Washer 4
SN: 860103-
KIT-FLAG: S-
SCC:
SERIALNO: 860103-
? 6252-21-7391 Bracket 1
SN: 860103-
KIT-FLAG: _-
SCC:
SERIALNO: 860103-
? 01010-81030 Bolt 2
SN: 860103-
KIT-FLAG: _-
SCC:
SERIALNO: 860103-
? 01643-31032 Washer 2
SN: 860103-
KIT-FLAG: _-
SCC:
SERIALNO: 860103-
? 01010-81060 Bolt 1
SN: 860103-
KIT-FLAG: _-
SCC:
SERIALNO: 860103-
? 01643-31032 Washer 1
SN: 860103-
KIT-FLAG: _-
SCC:
SERIALNO: 860103-
? 6166-75-6821 Clamp 2
SN: 860103-
KIT-FLAG: _-
SCC:
SERIALNO: 860103-
? 01010-80835 Bolt 1
SN: 860103-
KIT-FLAG: _-
SCC:
SERIALNO: 860103-
? 01643-30823 Washer 1
SN: 860103-
KIT-FLAG: _-
SCC:
SERIALNO: 860103-
? 6252-21-7480 Bracket 1
SN: 860103-
KIT-FLAG: _-
SCC:
SERIALNO: 860103-
? 01011-81000 Bolt 2
SN: 860103-
KIT-FLAG: _-
SCC:
SERIALNO: 860103-
? 01643-31032 Washer 2
SN: 860103-
KIT-FLAG: _-
SCC:
SERIALNO: 860103-
? 600-052-3100 Clip 3
SN: 860103-
KIT-FLAG: _-
SCC:
SERIALNO: 860103-
? 01010-81020 Bolt 2
SN: 860103-
KIT-FLAG: _-
SCC:
SERIALNO: 860103-
? 01643-31032 Washer 2
SN: 860103-
KIT-FLAG: _-
SCC:
SERIALNO: 860103-
? 01010-81030 Bolt 1
SN: 860103-
KIT-FLAG: _-
SCC:
SERIALNO: 860103-
? 01643-31032 Washer 1
SN: 860103-
KIT-FLAG: _-
SCC:
SERIALNO: 860103-
? 6110-23-6490 Spacer 1
SN: 860103-
KIT-FLAG: _-
SCC:
SERIALNO: 860103-

Engines Komatsu / SAA6D125E-7D S/N 860103-UP (For WA470-8)(0000861C) / Komatsu Closed Crankcase Ventilation (KCCV), Coolant Piping (#860103-)(A009002 : A1210-001002)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
