Содержание Dump Trucks Komatsu HM400-5 S/N 10001-UP(0000863C)

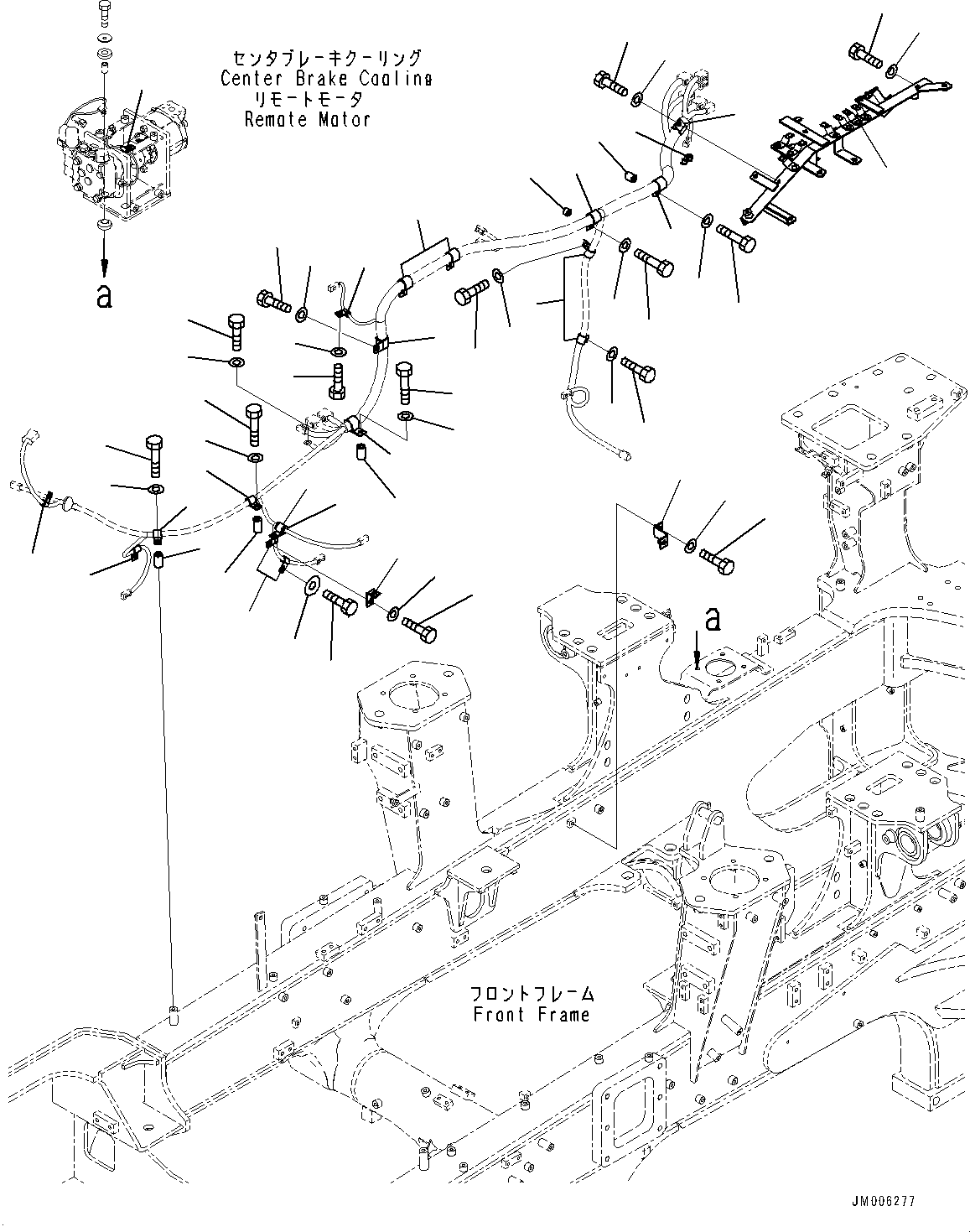

Front Wiring Harness, Mounting, R.H. (#10001-)(E011007 : E0200-002007)
Номер на схеме Каталожный номер Название Количество Детали
? 56B-86-56821 Bracket 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 04434-51010 Clip 4
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 04434-51410 Clip 2
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 04434-51710 Clip 3
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 04434-52711 Clip 5
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 6150-51-9490 Clip 2
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 04434-50610 Clip 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 07095-20211 Cushion 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 08193-21012 Clip 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 22D-62-12440 Spacer 3
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 431-03-11140 Bracket 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01010-81016 Bolt 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01010-81020 Bolt 10
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01643-31032 Washer 10
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01010-81025 Bolt 2
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01643-31032 Washer 2
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01010-81060 Bolt 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01643-31032 Washer 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01010-81065 Bolt 2
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01643-31032 Washer 2
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01010-81030 Bolt 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01643-31032 Washer 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 6131-12-5920 Spacer 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 22T-P21-2810 Plate 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 04434-50810 Clip 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 423-09-41110 Washer 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 144-874-7470 Sheet 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01010-81045 Bolt 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01643-31032 Washer 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-

Dump Trucks Komatsu / HM400-5 S/N 10001-UP(0000863C) / Front Wiring Harness, Mounting, R.H. (#10001-)(E011007 : E0200-002007)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
