Содержание Bulldozers Komatsu D65EX-18 S/N 0-UP(0000824c)

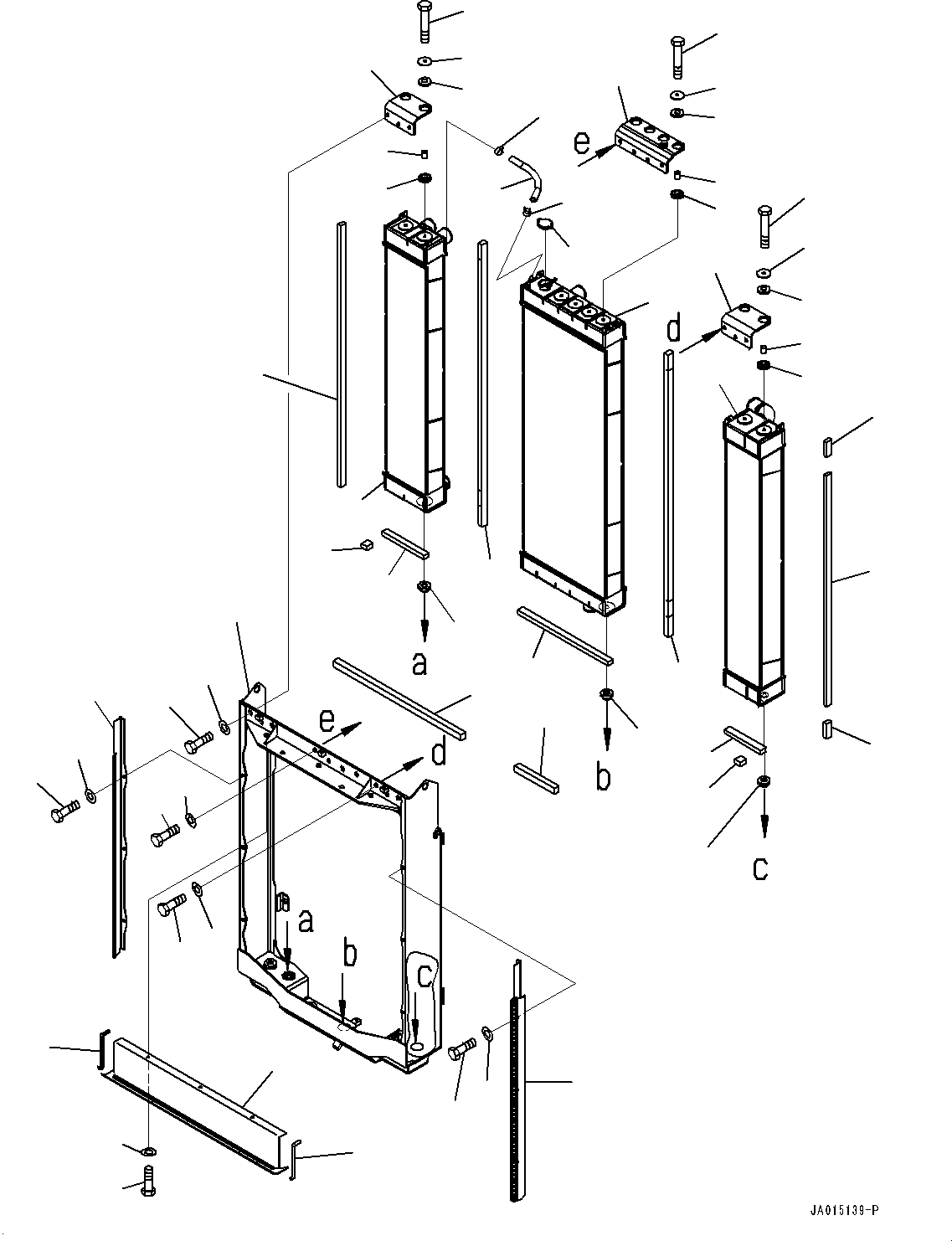

Cooling System, Radiator Core and Aftercooler (#90001-)(C002001 : C0100-002001)
Номер на схеме Каталожный номер Название Количество Детали
? 14X-03-72100 Radiator Assembly 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 14X-03-72130 • Frame 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 14X-03-61570 • Seal 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 14X-03-61580 • Seal 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 14X-03-61590 • Seal 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 14X-03-61920 • Seal 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 14X-03-61930 • Seal 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 14X-03-61940 • Seal 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 20Y-03-41580 • Cushion 7
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 14X-03-71111 • Radiator Core Assembly 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 20U-03-21540 • Cap 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 14X-03-61520 • Seal 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 14X-03-71911 • Radiator Core Assembly 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 14X-03-61531 • Seal 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 14X-03-71121 • Aftercooler Assembly 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 14X-03-61540 • Seal 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 14X-03-61550 • Seal 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 14X-03-61560 • Seal 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 14X-03-51621 • Cushion 16
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 14X-03-51770 • Washer 8
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 14X-03-51640 • Spacer 8
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81045 • Bolt 8
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 14X-03-71740 • Bracket 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 14X-03-61751 • Bracket 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 14X-03-71760 • Bracket 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81235 • Bolt 10
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01643-31232 • Washer 10
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 14X-03-61411 • Baffle 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81025 • Bolt 3
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01643-31032 • Washer 3
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 14X-03-61421 • Baffle 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81025 • Bolt 3
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01643-31032 • Washer 3
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 14X-03-61430 • Baffle 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 14X-03-61890 • • Seal 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81025 • Bolt 3
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01643-31032 • Washer 3
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 14X-03-61991 • Hose 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 07285-00110 • Clip 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-

Bulldozers Komatsu / D65EX-18 S/N 0-UP(0000824c) / Cooling System, Radiator Core and Aftercooler (#90001-)(C002001 : C0100-002001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
