Содержание Excavators Komatsu HB365LC-1 S/N 1001-UP(0000784c)

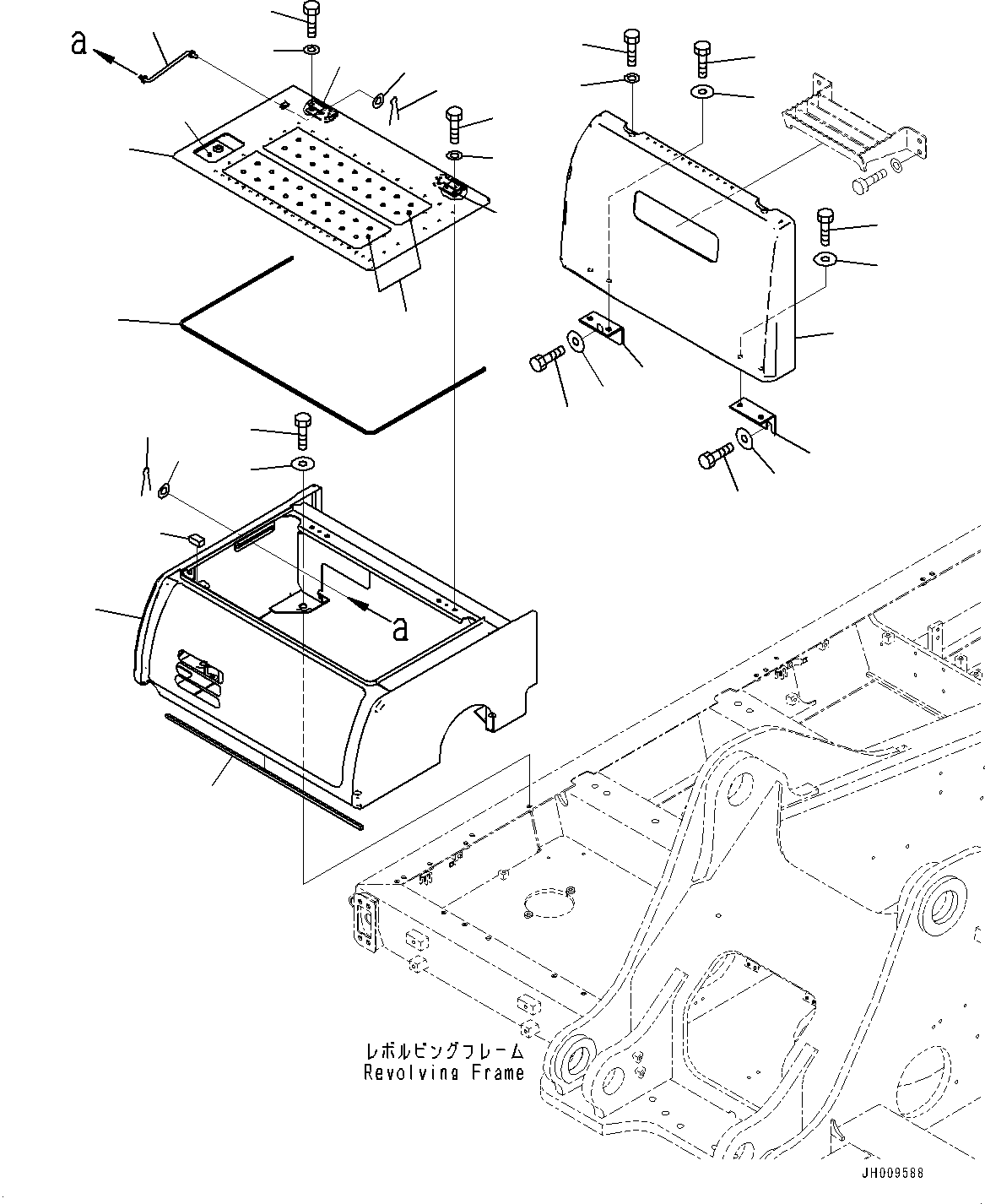

Battery Case, Cover (#1001-)(M012001 : M1220-001001)
Номер на схеме Каталожный номер Название Количество Детали
? 207-54-21431 Cover 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 207-54-21481 Bracket 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 207-54-21491 Bracket 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01010-81230 Bolt 4
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 175-54-34170 Washer 4
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01010-81230 Bolt 2
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01643-31232 Washer 2
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01010-81230 Bolt 2
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 175-54-34170 Washer 2
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 203-54-56630 Rod 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01643-30623 Washer 2
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 04050-11612 Pin, Cotter 2
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 207-54-21421 Cover 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 207-54-41431 Cover 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 20Y-54-74161 • Hinge, Welded 2
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 20Y-54-74172 • Lock, Welded 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 20Y-54-74182 • • Lock Assembly 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01010-81025 Bolt 4
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01643-31032 Washer 4
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 208-54-71470 Seal 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 20Y-54-29680 Sheet 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 207-54-21450 Sheet 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 209-00-41550 Plate 2
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01010-81230 Bolt 4
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 175-54-34170 Washer 4
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-

Excavators Komatsu / HB365LC-1 S/N 1001-UP(0000784c) / Battery Case, Cover (#1001-)(M012001 : M1220-001001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
