Содержание Excavators Komatsu HB335-1 S/N 1001-UP(0000782c)

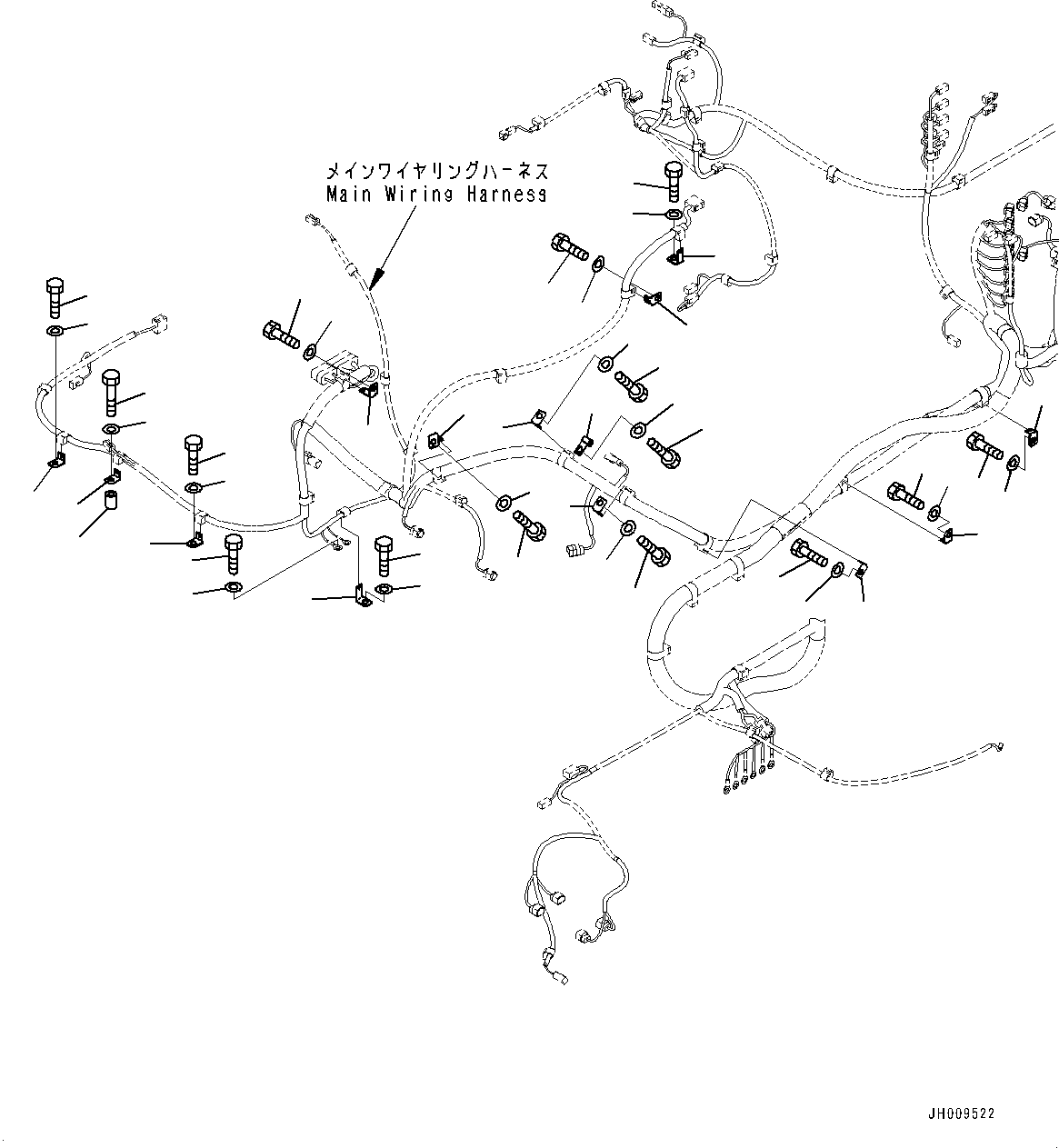

Electric Wiring Harness, Main Wiring Harness Mounting (4/10) (#1001-)(E003005 : E0200-001005)
Номер на схеме Каталожный номер Название Количество Детали
? 08057-12012 Clip 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01010-81225 Bolt 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01643-31232 Washer 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 08057-12012 Clip 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01010-81225 Bolt 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01643-31232 Washer 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 08057-12012 Clip 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01010-81225 Bolt 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01643-31232 Washer 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 08057-12012 Clip 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01010-81225 Bolt 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01643-31232 Washer 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 08057-12012 Clip 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01010-81225 Bolt 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01643-31232 Washer 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 08057-14012 Clip 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01010-81225 Bolt 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01643-31232 Washer 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 08057-12012 Clip 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01010-81225 Bolt 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01643-31232 Washer 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 08057-14012 Clip 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01010-81225 Bolt 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01643-31232 Washer 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 08057-14012 Clip 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01010-81225 Bolt 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01643-31232 Washer 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01010-81016 Bolt 2
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01643-31032 Washer 2
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 08057-14012 Clip 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01010-81225 Bolt 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01643-31232 Washer 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 08057-12012 Clip 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01010-81225 Bolt 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01643-31232 Washer 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 08057-12012 Clip 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 20Y-03-11220 Collar 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01010-81260 Bolt 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01643-31232 Washer 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 08057-12012 Clip 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01010-81225 Bolt 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01643-31232 Washer 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 04434-51012 Clip 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01010-81225 Bolt 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-
? 01643-31232 Washer 1
SN: 1001-
KIT-FLAG: _-
SCC:
SERIALNO: 1001-

Excavators Komatsu / HB335-1 S/N 1001-UP(0000782c) / Electric Wiring Harness, Main Wiring Harness Mounting (4/10) (#1001-)(E003005 : E0200-001005)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
