Содержание Excavators Komatsu PC200LC-8 S/N 350001-UP(0000368c)
Revolving Frame (#350001-)(J002001 : J1110-005001)
Номер на схеме Каталожный номер Название Количество Детали
? 20Y-46-51501 Frame 1
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? 205-30-71181 Cover 1
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? 205-30-71191 Gasket 1
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? 01010-81230 Bolt 2
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? 01643-31232 Washer 2
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? 20Y-46-41280 Plug 2
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? 20Y-54-61670 Bracket 1
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? 20Y-54-61680 Bracket 1
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? 01010-81230 Bolt 4
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? 01643-31232 Washer 4
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? 20Y-46-52441 Cover 1
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? • Cover 1
SN: 350001-
KIT-FLAG: _-
SCC: C1
SERIALNO: 350001-
? 20Y-46-52180 • Sheet 1
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? 20Y-46-52172 • Sheet 1
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? 01010-81230 Bolt 2
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? 01643-31232 Washer 2
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? 20Y-46-52130 Sheet 1
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? 20Y-46-52230 Sheet 1
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? 20Y-46-51162 Sheet 1
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? 20Y-46-52141 Sheet 1
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? 20Y-46-52220 Sheet 1
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? 20Y-54-72361 Sheet 1
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? 20Y-54-73451 Sheet 1
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? 20Y-54-72361 Sheet 1
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? 20Y-54-75940 Cover 1
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? • Plate 1
SN: 350001-
KIT-FLAG: _-
SCC: C1
SERIALNO: 350001-
? 20Y-54-76120 • Sheet 1
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? 20Y-54-76140 • Sheet 1
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? 20Y-54-75950 Cover 1
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? • Plate 1
SN: 350001-
KIT-FLAG: _-
SCC: C1
SERIALNO: 350001-
? 20Y-54-76110 • Sheet 1
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? 20Y-54-76150 • Sheet 1
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? 20Y-54-75960 Cover 1
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? • Plate 1
SN: 350001-
KIT-FLAG: _-
SCC: C1
SERIALNO: 350001-
? 20Y-54-76110 • Sheet 1
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? 20Y-54-76160 • Sheet 1
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? 20Y-54-75970 Cover 1
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? • Plate 1
SN: 350001-
KIT-FLAG: _-
SCC: C1
SERIALNO: 350001-
? 20Y-54-76120 • Sheet 1
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? 20Y-54-76170 • Sheet 1
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? 01010-81225 Bolt 8
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? 01643-31232 Washer 8
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? 20Y-46-41170 Grommet 1
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? 20Y-46-51180 Grommet 1
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? 20Y-46-51190 Grommet 1
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-
? 20Y-46-51140 Grommet 1
SN: 350001-
KIT-FLAG: _-
SCC:
SERIALNO: 350001-

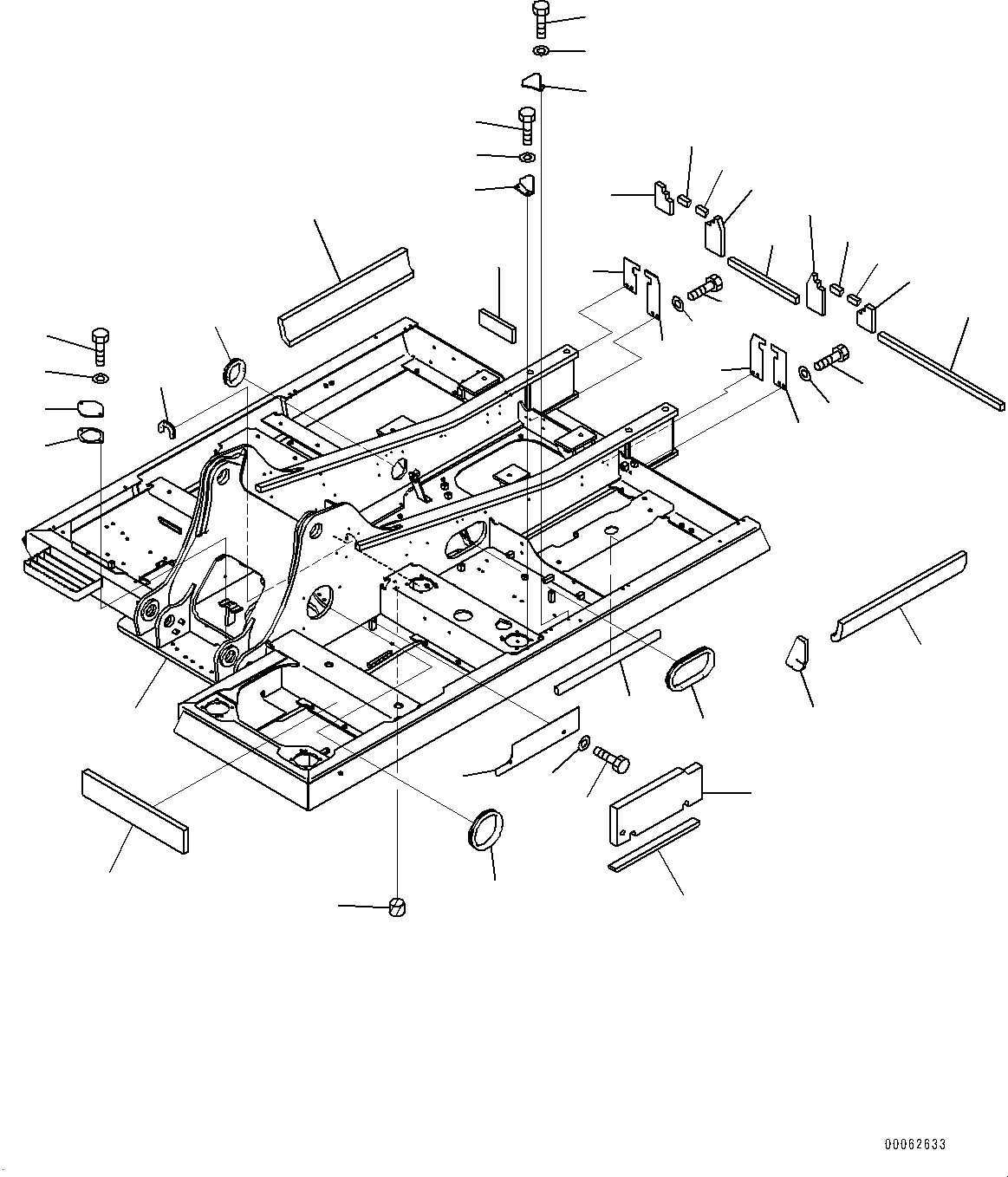

Excavators Komatsu / PC200LC-8 S/N 350001-UP(0000368c) / Revolving Frame (#350001-)(J002001 : J1110-005001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
