Содержание Bulldozers Komatsu D85EX-15E0 S/N 11609-UP (ecot3)(0000343c)

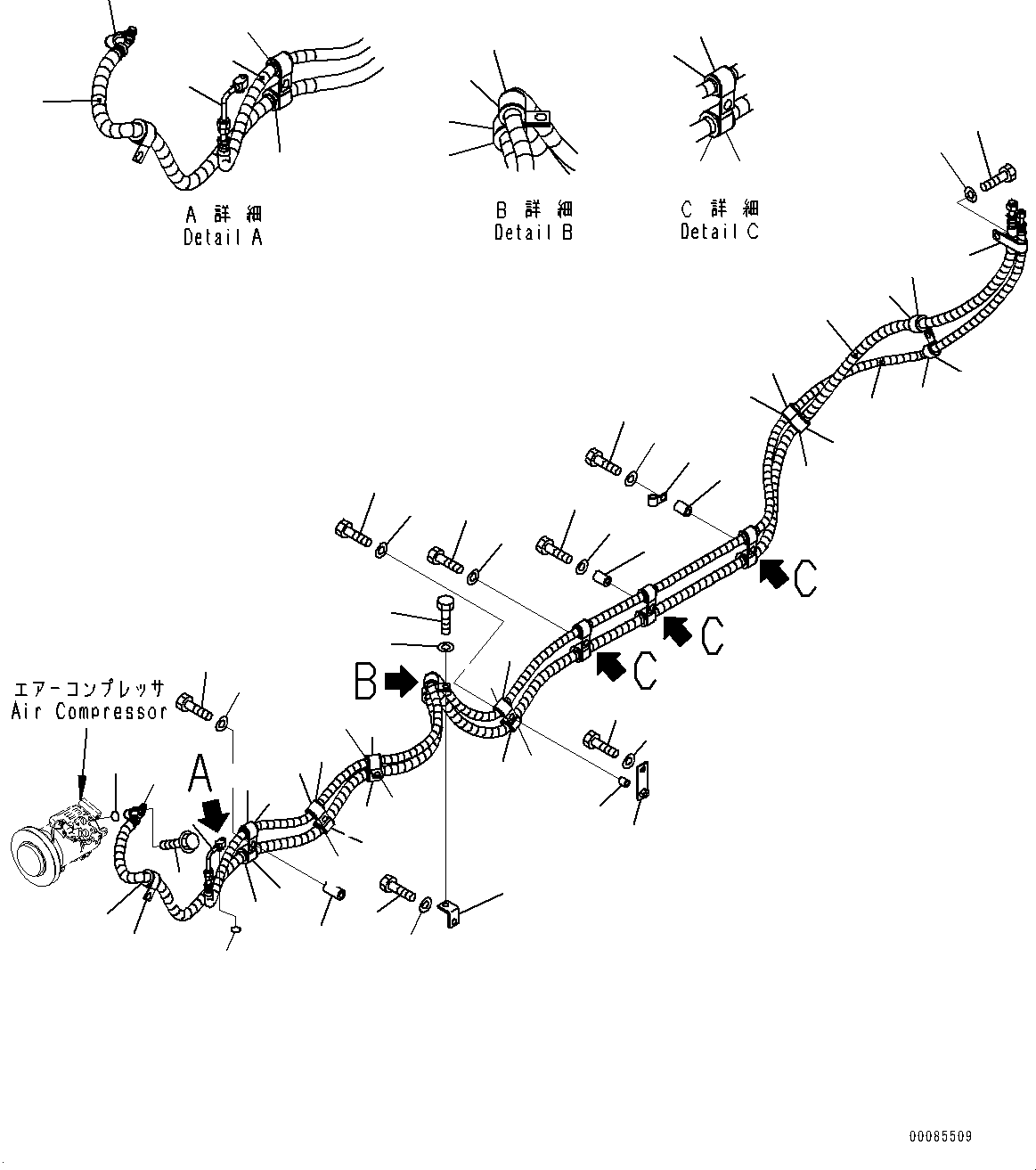

Air Compressor, Piping (1/3) (#11609-)(B007003 : B0710-005003)
Номер на схеме Каталожный номер Название Количество Детали
? 154-911-7340 Hose 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 20Y-979-3140 • O-ring 2
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 08017-81941 Conduit 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 08024-91920 Tape, Black 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 08024-21920 Tape, White 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01435-00630 Bolt 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 154-911-7350 Hose 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 20Y-979-3150 • O-ring 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 08017-81535 Conduit 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 08024-91920 Tape, Black 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 08024-21920 Tape, White 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 04434-52712 Clip 10
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 07095-20420 Cushion 10
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 04434-53412 Clip 11
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 07095-20625 Cushion 11
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 154-979-1480 Collar 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01010-81275 Bolt 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01643-31232 Washer 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01010-81230 Bolt 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01643-31232 Washer 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 154-49-51640 Bracket 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01010-81230 Bolt 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01643-31232 Washer 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 154-911-7720 Bracket 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 175-61-14490 Spacer 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01010-81250 Bolt 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01643-31232 Washer 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01010-81230 Bolt 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01643-31232 Washer 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 20Y-03-11220 Collar 2
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01010-81265 Bolt 2
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01643-31232 Washer 2
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 04434-51412 Clip 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01010-81230 Bolt 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01643-31232 Washer 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 195-Z11-7250 Clip 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01010-81230 Bolt 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01643-31232 Washer 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-

Bulldozers Komatsu / D85EX-15E0 S/N 11609-UP (ecot3)(0000343c) / Air Compressor, Piping (1/3) (#11609-)(B007003 : B0710-005003)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
