Содержание Bulldozers Komatsu D85EX-15E0 S/N 11609-UP (ecot3)(0000343c)

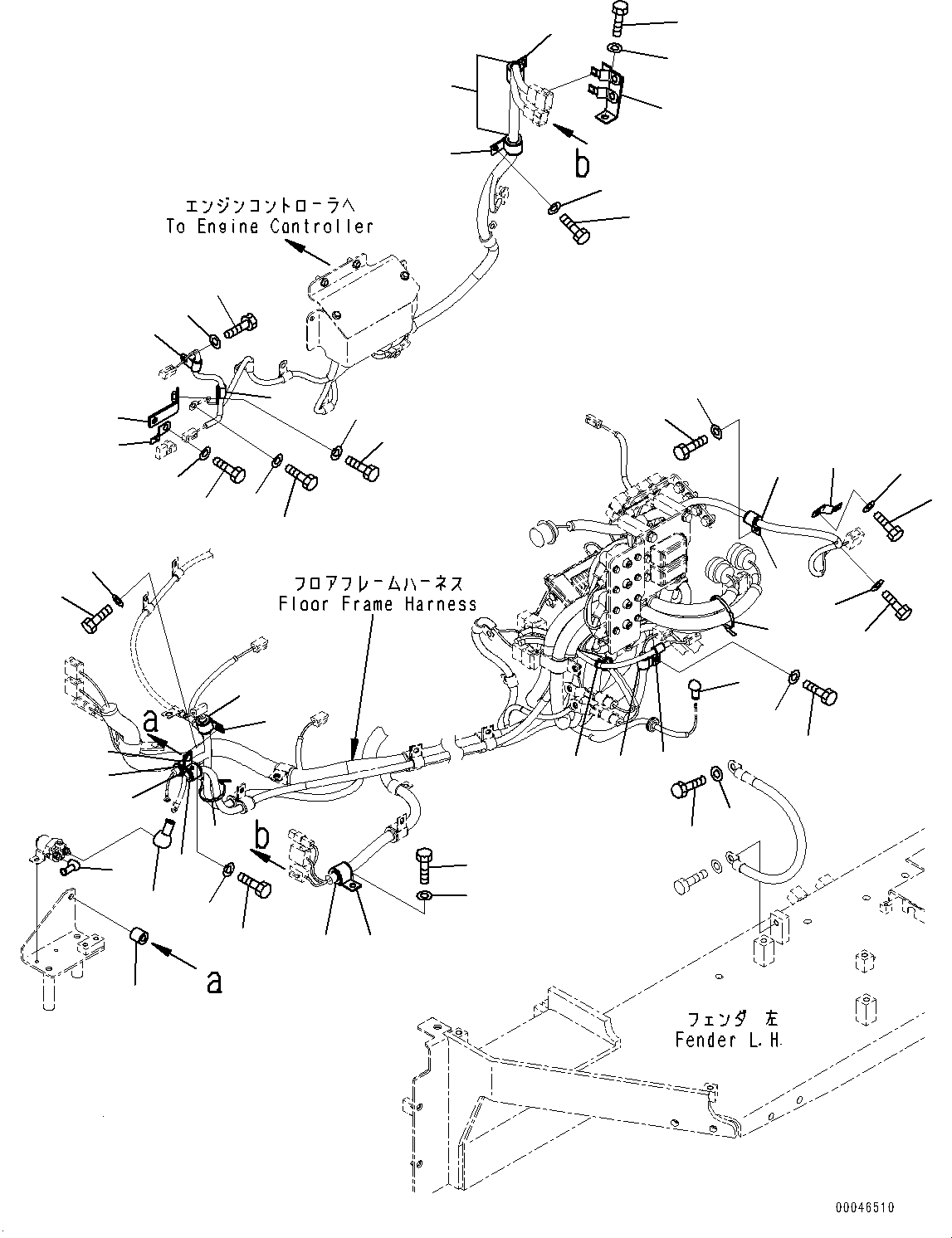

Electric Wiring Harness, Fender (1/2) (#11609-)(E004001 : E0200-003001)
Номер на схеме Каталожный номер Название Количество Детали
? 08038-00519 Cap, Terminal 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01010-81230 Bolt 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01643-31232 Washer 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01010-81230 Bolt 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01643-31232 Washer 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 08193-21012 Clip 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01010-81230 Bolt 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01643-31232 Washer 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 08034-20536 Band 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 07095-20213 Cushion 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 04434-51912 Clip 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01010-81230 Bolt 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01643-31232 Washer 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 08034-20823 Band 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 04434-51712 Clip 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 07095-20211 Cushion 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01010-81230 Bolt 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01643-31232 Washer 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 04434-52112 Clip 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 07095-20314 Cushion 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 04434-51712 Clip 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 07095-20211 Cushion 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 195-33-11220 Spacer 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01010-81045 Bolt 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01643-31032 Washer 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 08038-02027 Cap, Terminal 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 08038-00525 Cap 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 154-06-74242 Bracket 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01010-81230 Bolt 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01643-31232 Washer 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 04434-52712 Clip 2
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 07095-20419 Cushion 2
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01010-81220 Bolt 2
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01643-31232 Washer 2
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 154-06-74560 Bracket 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 08193-21012 Clip 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01010-81020 Bolt 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01643-31032 Washer 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 600-051-2100 Clip 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01010-81020 Bolt 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01643-31032 Washer 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01010-81020 Bolt 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01643-31032 Washer 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 600-051-2100 Clip 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01010-80816 Bolt 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01643-30823 Washer 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 04434-51012 Clip 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 04434-51412 Clip 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01010-81220 Bolt 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01643-31232 Washer 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 08034-40521 Band 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 04434-52711 Clip 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 07095-20419 Cushion 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01010-81020 Bolt 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-
? 01643-31032 Washer 1
SN: 11609-
KIT-FLAG: _-
SCC:
SERIALNO: 11609-

Bulldozers Komatsu / D85EX-15E0 S/N 11609-UP (ecot3)(0000343c) / Electric Wiring Harness, Fender (1/2) (#11609-)(E004001 : E0200-003001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
