Содержание Wheel Loaders Komatsu WA320PZ-6 S/N 70452-UP (For EU)(0000339c)

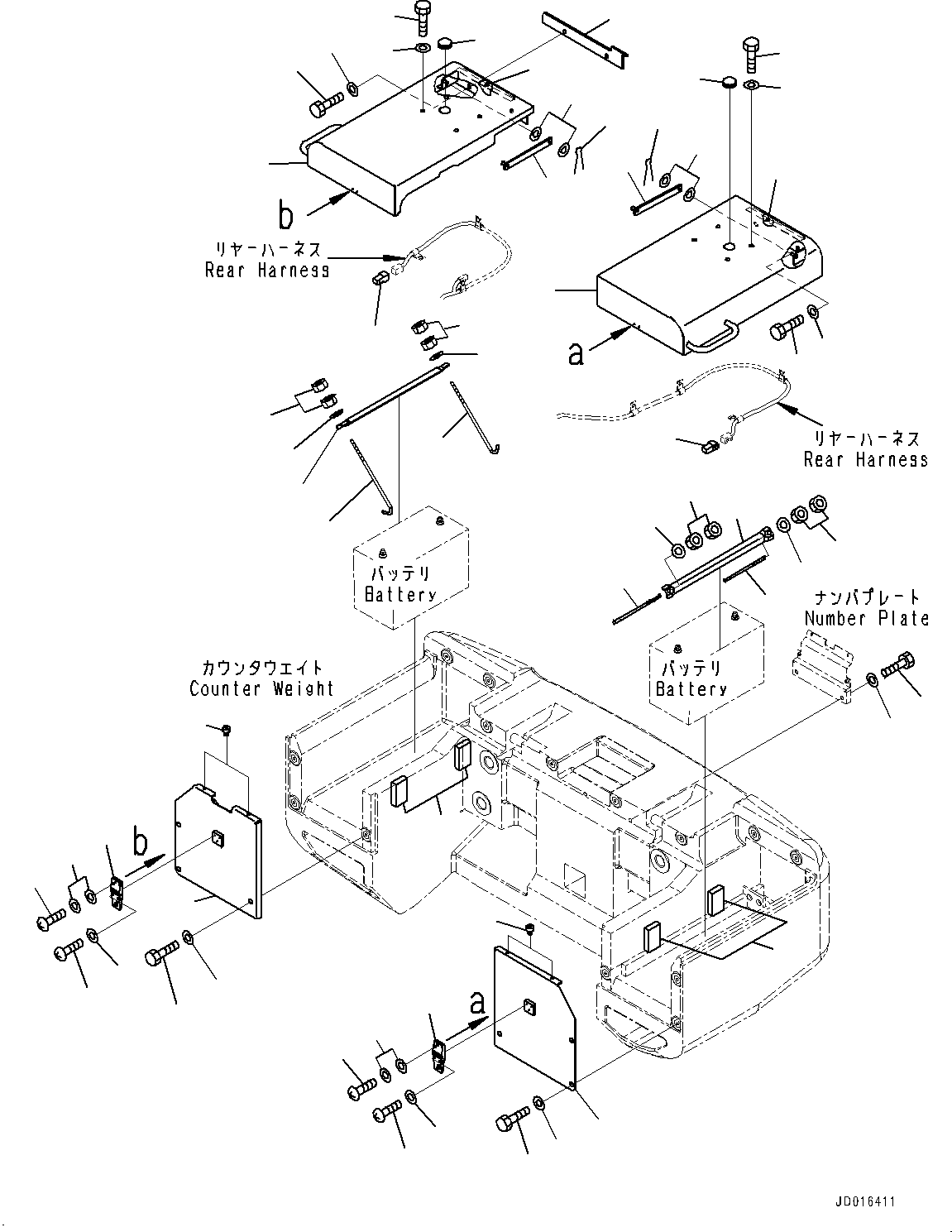

Battery Case (#70452-)(E004001 : E0120-003001)
Номер на схеме Каталожный номер Название Количество Детали
? 419-06-31114 Cover,L.H. 1
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 01010-81020 Bolt 3
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 01643-31032 Washer 3
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 415-54-11980 Cushion 2
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 419-T80-4670 Cover,L.H. 1
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 416-09-12230 • Hinge 1
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 01010-81020 Bolt 2
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 01643-31032 Washer 2
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 421-06-24230 Bar 1
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 01641-20812 Washer 2
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 04050-12015 Pin, Cotter 1
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 421-09-12322 Holder 1
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 01220-40408 Screw 3
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 01220-40410 Screw 2
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 01641-20405 Washer 3
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 01640-20408 Washer 4
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 419-06-44110 Cover,R.H. 1
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 01010-81025 Bolt 3
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 01643-31032 Washer 3
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 415-54-11980 Cushion 2
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 419-T80-4680 Cover,R.H. 1
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 416-09-12230 • Hinge 1
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 419-06-41970 Plate 1
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 01010-81025 Bolt 2
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 01643-31032 Washer 2
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 421-06-24230 Bar 1
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 01641-20812 Washer 2
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 04050-12015 Pin, Cotter 1
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 421-09-12322 Holder 1
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 01220-40408 Screw 3
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 01220-40410 Screw 2
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 01641-20405 Washer 3
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 01640-20408 Washer 4
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 419-06-31250 Holder 2
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 419-06-31170 Rod 4
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 01643-30823 Washer 4
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 01580-10806 Nut 8
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 419-06-31370 Rubber 4
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 01010-D1020 Bolt 2
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 01643-71032 Washer 2
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 01010-81025 Bolt 8
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 01643-31032 Washer 8
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 09415-02512 Cap 2
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-
? 23C-06-51430 Connector 2
SN: 70452-
KIT-FLAG: _-
SCC:
SERIALNO: 70452-

Wheel Loaders Komatsu / WA320PZ-6 S/N 70452-UP (For EU)(0000339c) / Battery Case (#70452-)(E004001 : E0120-003001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
