Содержание Bulldozers Komatsu D85MS-15 S/N 1006-UP(0000318c)

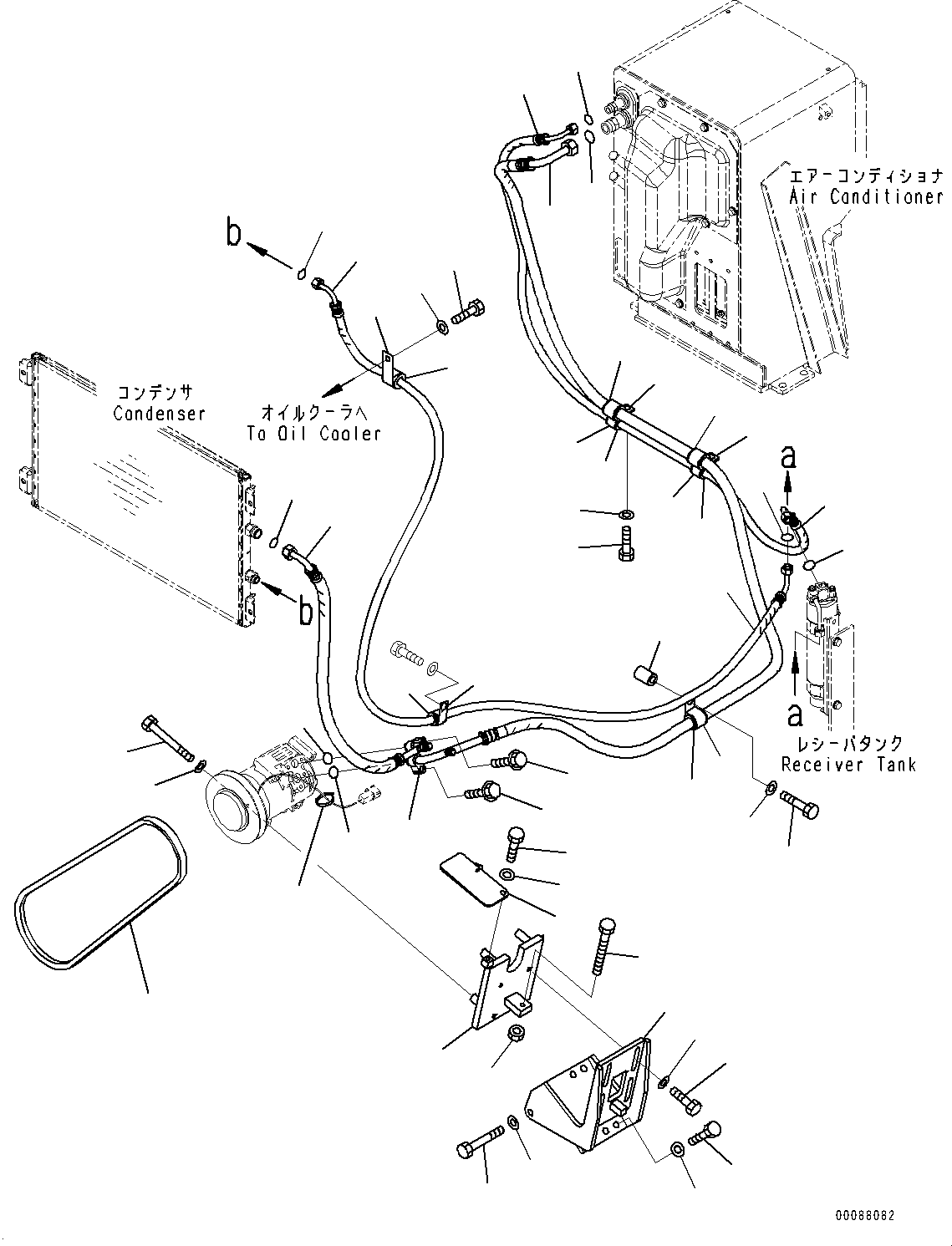

Air Conditioner Compressor, Hose (#1006-)(B005002 : B0710-001002)
Номер на схеме Каталожный номер Название Количество Детали
? 154-Z11-7112 Bracket 1
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 01010-81030 Bolt 4
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 01643-31032 Washer 4
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 01010-81085 Bolt 1
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 01643-31032 Washer 1
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 154-Z11-7122 Bracket 1
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 01010-81030 Bolt 4
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 01643-31032 Washer 4
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 01010-80875 Bolt 4
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 01643-30823 Washer 4
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 154-Z11-7140 Cover 1
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 01010-80816 Bolt 1
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 01643-30823 Washer 1
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 130-Z79-1740 Bolt 1
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 01580-11008 Nut 1
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 04120-21756 V-belt 1
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 08034-20519 Band 1
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 154-969-7370 Hose 1
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 20Y-979-3140 • O-ring 2
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 01435-00630 Bolt 1
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 154-911-7431 Hose 1
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 20Y-979-3150 • O-ring 2
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 04434-52112 Clip 1
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 07095-20314 Cushion 1
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 01010-81230 Bolt 1
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 01643-31232 Washer 1
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 04434-52112 Clip 1
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 07095-20314 Cushion 1
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 154-911-7441 Hose 1
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 20Y-979-3130 • O-ring 2
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 01435-00630 Bolt 1
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 04434-52712 Clip 5
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 07095-20420 Cushion 5
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 154-911-7411 Hose 1
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 20Y-979-3150 • O-ring 2
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 04434-52112 Clip 5
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 07095-20314 Cushion 5
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 01010-81230 Bolt 5
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 01643-31232 Washer 5
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 581-60-17860 Spacer 1
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 01011-81210 Bolt 1
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-
? 01643-31232 Washer 1
SN: 1006-
KIT-FLAG: _-
SCC:
SERIALNO: 1006-

Bulldozers Komatsu / D85MS-15 S/N 1006-UP(0000318c) / Air Conditioner Compressor, Hose (#1006-)(B005002 : B0710-001002)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
