Содержание Excavators Komatsu PC270LC-8 S/N 30117-UP(0000311C)

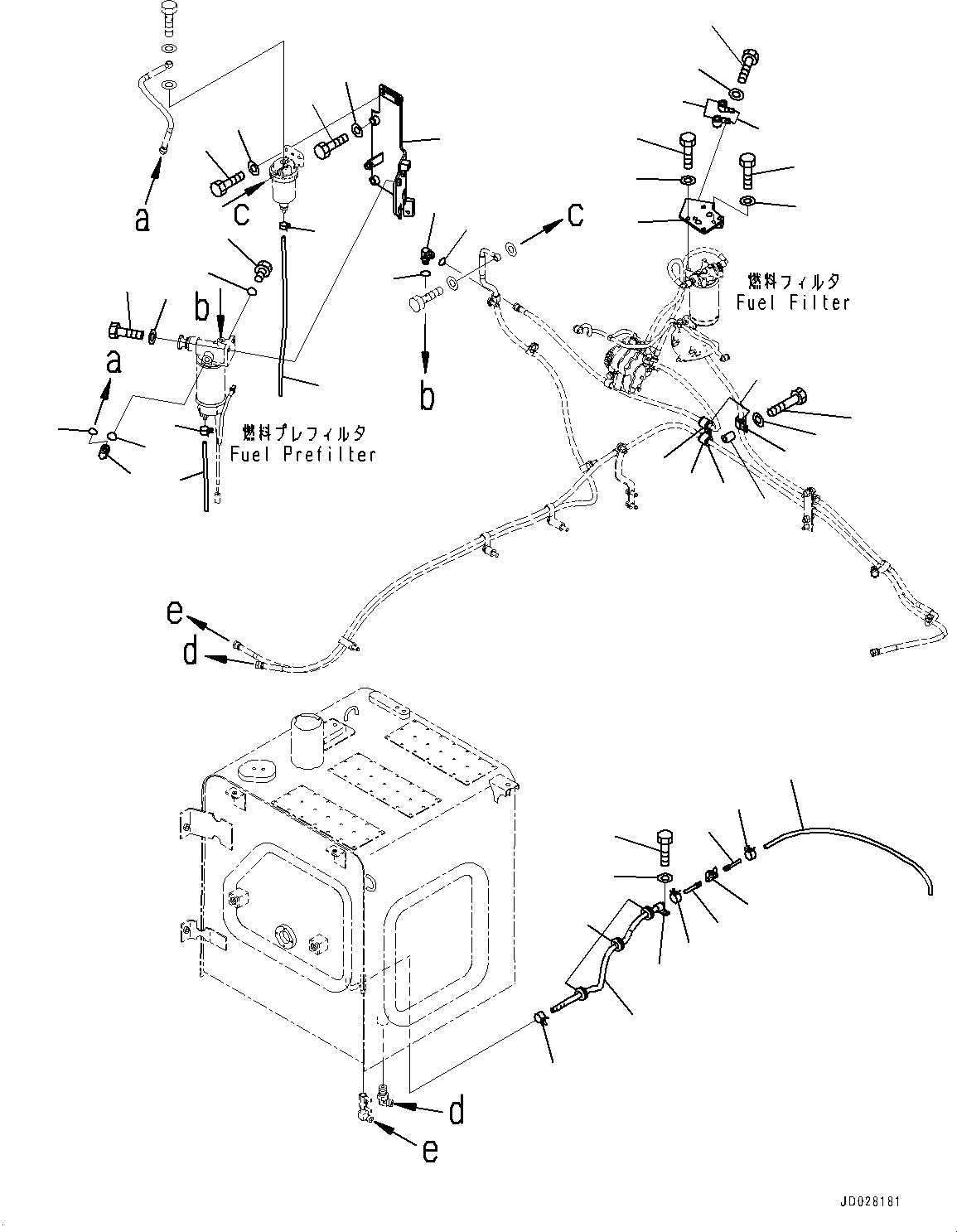

Fuel Supply Piping, Drain Piping (#30119-)(D004002 : D0200-004003)
Номер на схеме Каталожный номер Название Количество Детали
? 07372-21235 Bolt 2
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 01643-51232 Washer 2
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 07270-00827 Tube 1
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 07285-00100 Clip 1
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 02782-10311 Elbow 2
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 02896-11009 O-ring 2
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 07002-11423 O-ring 2
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 07040-11409 Plug 1
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 07002-11423 O-ring 1
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 20Y-04-41481 Bracket 1
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 600-311-9733 Water Separator 1
SN: 30178-
KIT-FLAG: _-
SCC:
SERIALNO: 30178-
? 600-311-9732 Water Separator 1
SN: 30119-30177
KIT-FLAG: _-
SCC: A2
SERIALNO: 30119-30177
? 01010-81035 Bolt 2
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 01643-31032 Washer 2
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 07270-00860 Tube 1
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 07285-00100 Clip 1
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 01010-81240 Bolt 2
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 01643-31232 Washer 2
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 20Y-04-41281 Hose 1
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 11Y-09-11140 Clip 2
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 20Y-04-31170 Nipple 2
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 07700-50240 Valve 1
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 07285-00115 Clip 1
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 07270-01070 Tube 1
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 04434-51612 Clip 1
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 01010-81225 Bolt 1
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 01643-31232 Washer 1
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 205-977-7310 Grommet 3
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 01010-81275 Bolt 1
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 01643-31232 Washer 1
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 20Y-03-11220 Collar 1
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 04434-52512 Clip 3
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 198-06-53560 Cushion 3
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 20Y-54-72441 Bracket 1
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 04434-52112 Clip 2
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 198-06-53550 Cushion 2
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 01010-81225 Bolt 1
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 01643-31232 Washer 1
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 01010-80825 Bolt 4
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 01643-30823 Washer 4
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 01010-81225 Bolt 2
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-
? 01643-31232 Washer 2
SN: 30119-
KIT-FLAG: _-
SCC:
SERIALNO: 30119-

Excavators Komatsu / PC270LC-8 S/N 30117-UP(0000311C) / Fuel Supply Piping, Drain Piping (#30119-)(D004002 : D0200-004003)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
