Содержание Bulldozers Komatsu D155AX-6 S/N 81028-UP (For EU)(0000294c)

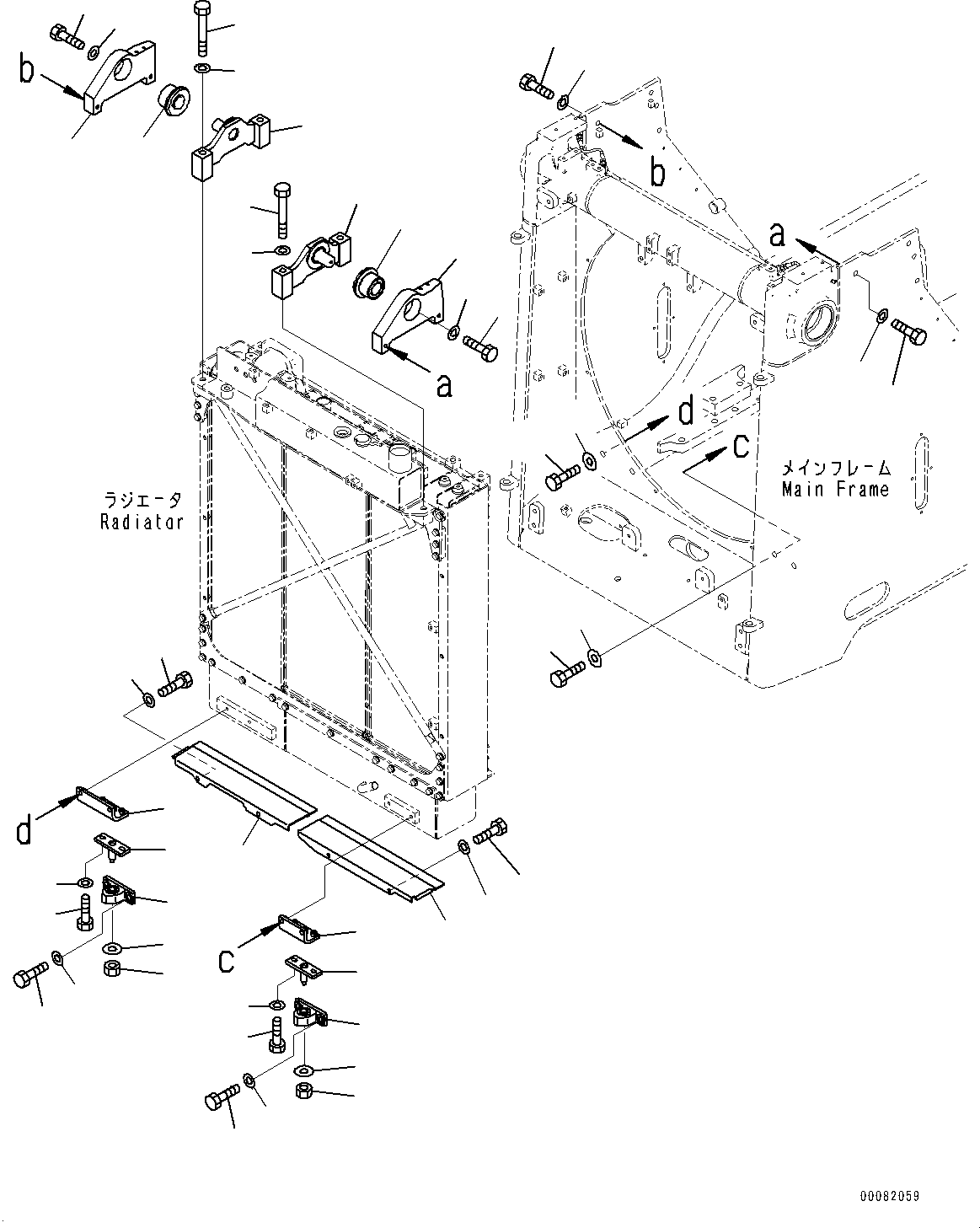

Cooling System, Radiator Mounting (#81028-81266)(C001004 : C0110-001004)
Номер на схеме Каталожный номер Название Количество Детали
? 17A-03-41671 Bracket Assembly 1
SN: 81028-81266
KIT-FLAG: _-
SCC:
SERIALNO: 81028-81266
? 17A-03-41550 • Bracket 1
SN: 81028-81266
KIT-FLAG: _-
SCC:
SERIALNO: 81028-81266
? 17A-03-11281 • Rubber 1
SN: 81028-81266
KIT-FLAG: _-
SCC:
SERIALNO: 81028-81266
? • Bracket 1
SN: 81028-81266
KIT-FLAG: _-
SCC: C1
SERIALNO: 81028-81266
? 205-70-65890 • Washer 1
SN: 81028-81266
KIT-FLAG: _-
SCC:
SERIALNO: 81028-81266
? 01010-81225 • Bolt 1
SN: 81028-81266
KIT-FLAG: _-
SCC:
SERIALNO: 81028-81266
? 17A-03-41681 Bracket Assembly 1
SN: 81028-81266
KIT-FLAG: _-
SCC:
SERIALNO: 81028-81266
? 17A-03-41560 • Bracket 1
SN: 81028-81266
KIT-FLAG: _-
SCC:
SERIALNO: 81028-81266
? 17A-03-11281 • Rubber 1
SN: 81028-81266
KIT-FLAG: _-
SCC:
SERIALNO: 81028-81266
? • Bracket 1
SN: 81028-81266
KIT-FLAG: _-
SCC: C1
SERIALNO: 81028-81266
? 205-70-65890 • Washer 1
SN: 81028-81266
KIT-FLAG: _-
SCC:
SERIALNO: 81028-81266
? 01010-81225 • Bolt 1
SN: 81028-81266
KIT-FLAG: _-
SCC:
SERIALNO: 81028-81266
? 01011-81630 Bolt 4
SN: 81028-81266
KIT-FLAG: _-
SCC:
SERIALNO: 81028-81266
? 01643-31645 Washer 4
SN: 81028-81266
KIT-FLAG: _-
SCC:
SERIALNO: 81028-81266
? 17A-03-42601 Isolator Assembly 2
SN: 81028-81266
KIT-FLAG: _-
SCC:
SERIALNO: 81028-81266
? 01010-81230 Bolt 4
SN: 81028-81266
KIT-FLAG: _-
SCC:
SERIALNO: 81028-81266
? 01643-31232 Washer 4
SN: 81028-81266
KIT-FLAG: _-
SCC:
SERIALNO: 81028-81266
? 17A-03-11271 Bracket 2
SN: 81028-81266
KIT-FLAG: _-
SCC:
SERIALNO: 81028-81266
? 01010-81240 Bolt 4
SN: 81028-81266
KIT-FLAG: _-
SCC:
SERIALNO: 81028-81266
? 01643-31232 Washer 4
SN: 81028-81266
KIT-FLAG: _-
SCC:
SERIALNO: 81028-81266
? 17A-03-41831 Bracket 1
SN: 81028-81266
KIT-FLAG: _-
SCC:
SERIALNO: 81028-81266
? 17A-03-41950 Bracket 1
SN: 81028-81266
KIT-FLAG: _-
SCC:
SERIALNO: 81028-81266
? 01010-81250 Bolt 4
SN: 81028-81266
KIT-FLAG: _-
SCC:
SERIALNO: 81028-81266
? 175-54-34170 Washer 4
SN: 81028-81266
KIT-FLAG: _-
SCC:
SERIALNO: 81028-81266
? 175-54-34170 Washer 2
SN: 81028-81266
KIT-FLAG: _-
SCC:
SERIALNO: 81028-81266
? 01580-11210 Nut 2
SN: 81028-81266
KIT-FLAG: _-
SCC:
SERIALNO: 81028-81266
? 01010-81645 Bolt 4
SN: 81028-81266
KIT-FLAG: _-
SCC:
SERIALNO: 81028-81266
? 01643-31645 Washer 4
SN: 81028-81266
KIT-FLAG: _-
SCC:
SERIALNO: 81028-81266
? 17A-03-41421 Baffle 1
SN: 81028-81266
KIT-FLAG: _-
SCC:
SERIALNO: 81028-81266
? 01010-81225 Bolt 2
SN: 81028-81266
KIT-FLAG: _-
SCC:
SERIALNO: 81028-81266
? 01643-31232 Washer 2
SN: 81028-81266
KIT-FLAG: _-
SCC:
SERIALNO: 81028-81266
? 17A-03-41431 Baffle 1
SN: 81028-81266
KIT-FLAG: _-
SCC:
SERIALNO: 81028-81266
? 01010-81225 Bolt 2
SN: 81028-81266
KIT-FLAG: _-
SCC:
SERIALNO: 81028-81266
? 01643-31232 Washer 2
SN: 81028-81266
KIT-FLAG: _-
SCC:
SERIALNO: 81028-81266

Bulldozers Komatsu / D155AX-6 S/N 81028-UP (For EU)(0000294c) / Cooling System, Radiator Mounting (#81028-81266)(C001004 : C0110-001004)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
