Содержание Excavators Mining Komatsu PC 3000-6 06 302 31.07.2014(G06302)

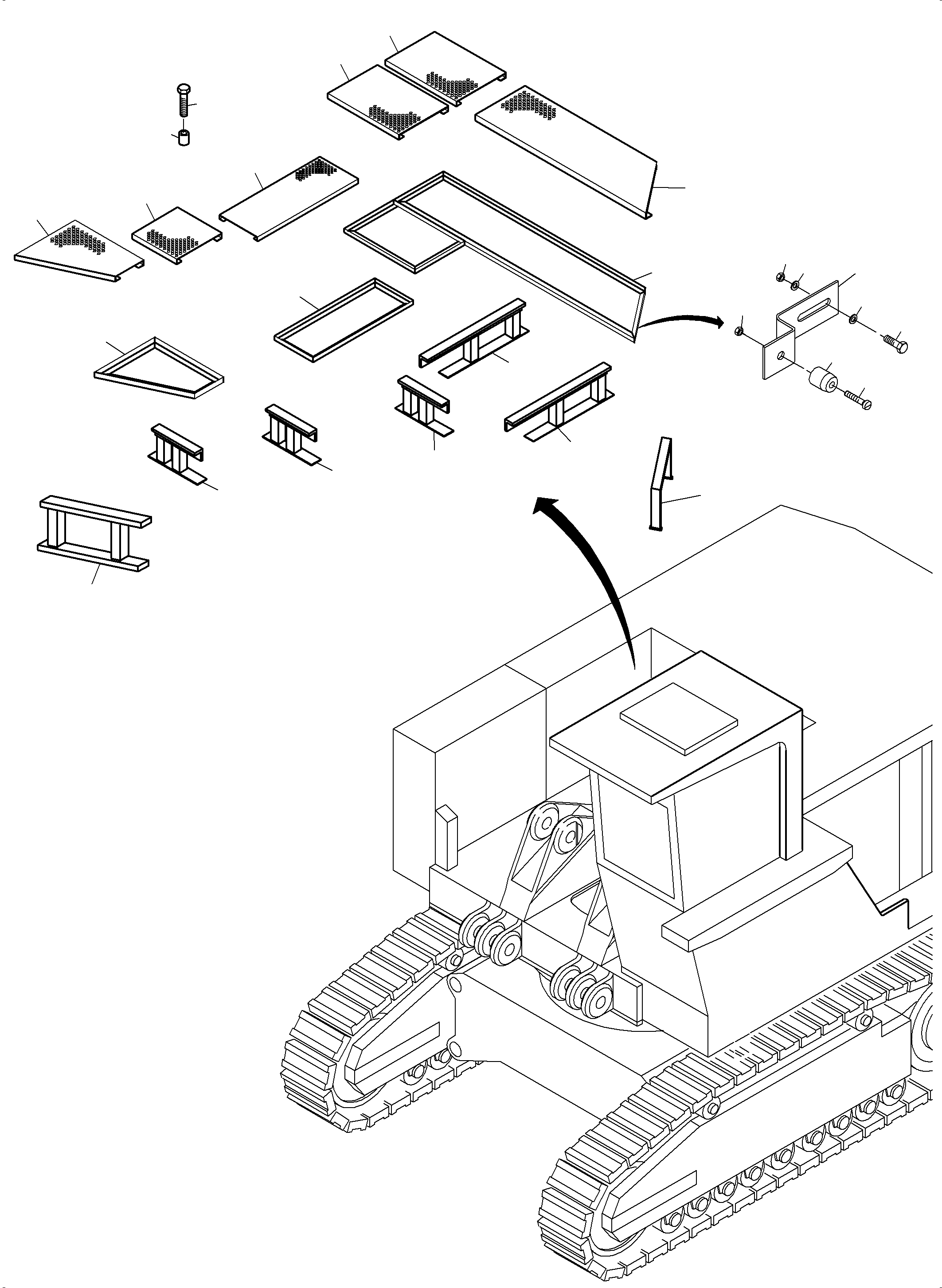

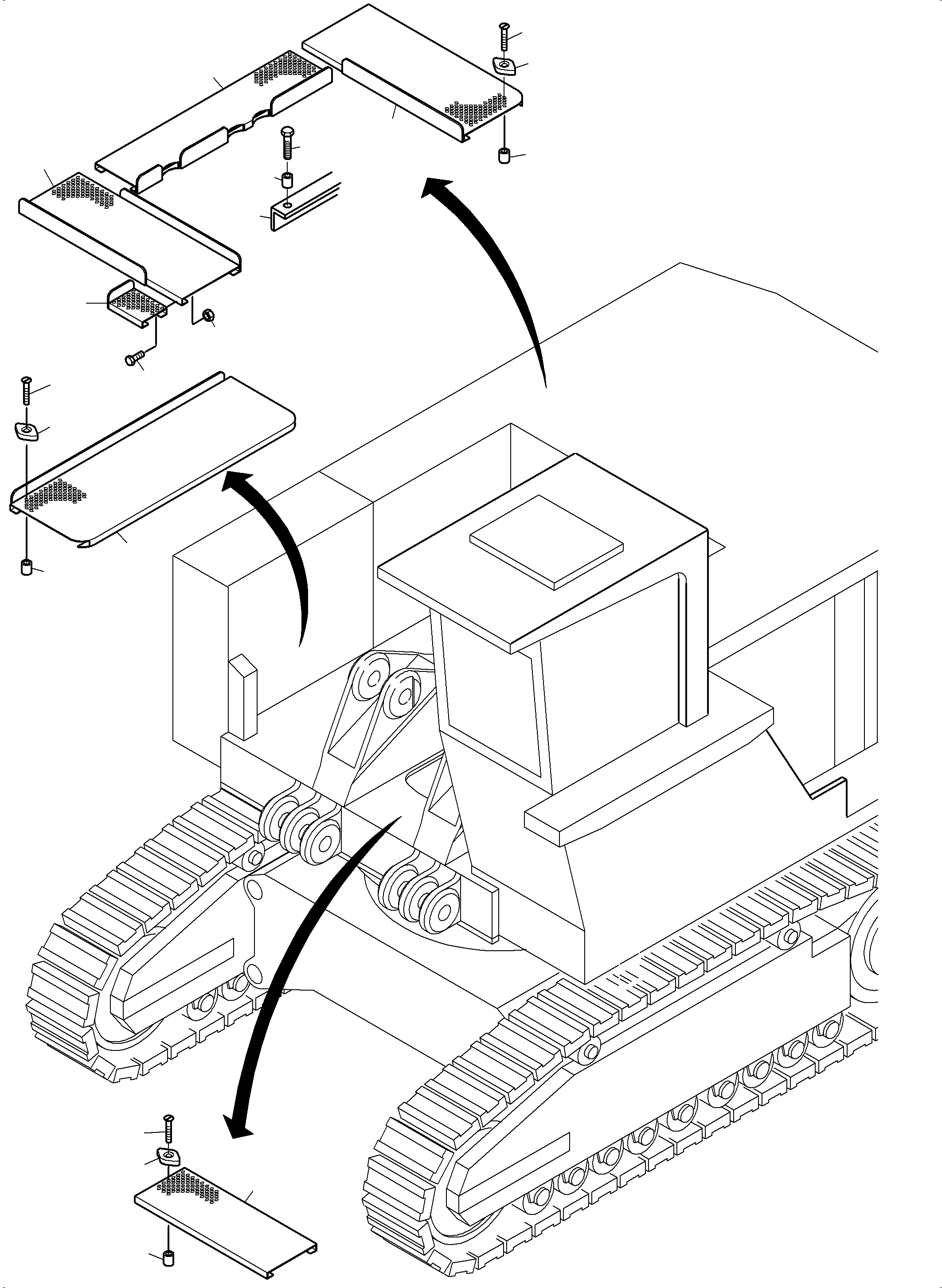

Platform (with catwalk fuel tank)(485-1052e : 485-1052e)
Номер на схеме Каталожный номер Название Количество Детали
? 915 375 40 Catwalk 1
EnglischBem:
DeutschBem:
DeutschDesc: Laufsteg
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 915 342 40 Battery cover assy. consist. of fig-nos: 09-11 3
EnglischBem:
DeutschBem:
DeutschDesc: Batteriedeckel kpl. best. aus Bild-Nr. 09-11
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 943 809 40 Hinge assy. consist. of fig-nos: 30-33 3
EnglischBem:
DeutschBem:
DeutschDesc: Scharnier kpl. best. aus Bild-Nr. 30-33
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 943 808 40 Hinge assy. consist. of fig-nos: 30-33 3
EnglischBem:
DeutschBem:
DeutschDesc: Scharnier kpl. best. aus Bild-Nr. 30-33
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 608 99 Bolt 6
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 741 98 Resilient sleeve 6
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 503 341 98 Nut 6
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 511 744 98 Yoke handle 1
EnglischBem:
DeutschBem:
DeutschDesc: Bьgelgriff
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 341 271 99 Trigger snap 1
EnglischBem:
DeutschBem:
DeutschDesc: Karabinerhaken
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 472 509 99 Chain A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kette
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 927 603 40 Catwalk 1
EnglischBem:
DeutschBem:
DeutschDesc: Laufsteg
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Fig nos 14-16 not to apply when mounting Front guard (485-1933)
EnglischBem:
DeutschBem:
DeutschDesc: Bild Nr. 14-16 entfallen bei Einbau Frontschutz (485-1933)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 961 812 40 Platform cpl. 1
EnglischBem:
DeutschBem:
DeutschDesc: Podest kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 961 813 40 Grating 1
EnglischBem:
DeutschBem:
DeutschDesc: Gitterrost
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 935 800 40 Grating 1
EnglischBem:
DeutschBem:
DeutschDesc: Gitterrost
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 600 99 Nut 148
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 605 99 Bolt 18
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 744 98 Resilient sleeve 14
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 081 320 40 Hinge 6
EnglischBem:
DeutschBem:
DeutschDesc: Scharnier
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 943 807 40 Hinge pin 6
EnglischBem:
DeutschBem:
DeutschDesc: Scharnierstift
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 151 98 Lubricating nipple 6
EnglischBem:
DeutschBem:
DeutschDesc: Kegelschmiernippel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 599 99 Nut 6
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 405 99 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 728 98 Resilient sleeve 8
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 915 340 40 Grating 3
EnglischBem:
DeutschBem:
DeutschDesc: Gitterrost
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 894 621 40 Grating 2
EnglischBem:
DeutschBem:
DeutschDesc: Gitterrost
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 939 201 40 Plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Blech
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 112 99 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 915 333 40 Grating 1
EnglischBem:
DeutschBem:
DeutschDesc: Gitterrost
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 901 083 40 Grating 1
EnglischBem:
DeutschBem:
DeutschDesc: Gitterrost
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 901 082 40 Grating 1
EnglischBem:
DeutschBem:
DeutschDesc: Gitterrost
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 492 40 Grating 1
EnglischBem:
DeutschBem:
DeutschDesc: Gitterrost
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 961 332 40 Grating 1
EnglischBem:
DeutschBem:
DeutschDesc: Gitterrost
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 302 548 99 Bolt 15
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 729 98 Resilient sleeve 8
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 317 319 40 Threaded block 75
EnglischBem:
DeutschBem:
DeutschDesc: Gewindeklotz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 317 318 40 Wing nut, plastic 73
EnglischBem:
DeutschBem:
DeutschDesc: Kunststoffolive
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 354 98 Bolt 75
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 883 747 40 Grating 1
EnglischBem:
DeutschBem:
DeutschDesc: Gitterrost
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 377 750 99 Bolt 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 599 99 Nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 890 603 40 Grating 1
EnglischBem:
DeutschBem:
DeutschDesc: Gitterrost
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 904 347 40 Grating (standard) 1
EnglischBem:
DeutschBem:
DeutschDesc: Gitterrost (Standard)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 936 586 40 Grating (emergency exit) A/R
EnglischBem:
DeutschBem:
DeutschDesc: Gitterrost (Notausstieg Maschinenhaus)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 915 326 40 Grating (standard) 1
EnglischBem:
DeutschBem:
DeutschDesc: Gitterrost (Standard)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 936 587 40 Grating (emergency exit) A/R
EnglischBem:
DeutschBem:
DeutschDesc: Gitterrost (Notausstieg Maschinenhaus)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 915 324 40 Angle 1
EnglischBem:
DeutschBem:
DeutschDesc: Winkel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 135 99 Screw 5
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 025 98 Nut 5
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 081 282 40 Silent block 5
EnglischBem:
DeutschBem:
DeutschDesc: Rundpuffer
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 925 262 40 Cover plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Abdeckblech
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 947 442 40 Console 1
EnglischBem:
DeutschBem:
DeutschDesc: Konsole
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 947 447 40 Console 1
EnglischBem:
DeutschBem:
DeutschDesc: Konsole
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 947 450 40 Console 1
EnglischBem:
DeutschBem:
DeutschDesc: Konsole
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 947 453 40 Console 1
EnglischBem:
DeutschBem:
DeutschDesc: Konsole
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 947 456 40 Console 1
EnglischBem:
DeutschBem:
DeutschDesc: Konsole
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 947 458 40 Console 1
EnglischBem:
DeutschBem:
DeutschDesc: Konsole
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 947 461 40 Console 1
EnglischBem:
DeutschBem:
DeutschDesc: Konsole
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 947 464 40 Platform 1
EnglischBem:
DeutschBem:
DeutschDesc: Podest
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 947 470 40 Platform 1
EnglischBem:
DeutschBem:
DeutschDesc: Podest
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 925 261 40 Platform 1
EnglischBem:
DeutschBem:
DeutschDesc: Podest
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 915 489 40 Grating 1
EnglischBem:
DeutschBem:
DeutschDesc: Gitterrost
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 947 465 40 Grating 1
EnglischBem:
DeutschBem:
DeutschDesc: Gitterrost
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 915 487 40 Grating 1
EnglischBem:
DeutschBem:
DeutschDesc: Gitterrost
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 947 477 40 Grating 1
EnglischBem:
DeutschBem:
DeutschDesc: Gitterrost
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 604 186 40 Grating 1
EnglischBem:
DeutschBem:
DeutschDesc: Gitterrost
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 915 488 40 Grating 1
EnglischBem:
DeutschBem:
DeutschDesc: Gitterrost
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 437 99 Bolt 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 745 98 Resilient sleeve 6
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 939 226 40 Plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Blech
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 777 99 Bolt 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 465 99 Washer 2
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 037 98 Nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 937 987 40 Grating 1
EnglischBem:
DeutschBem:
DeutschDesc: Gitterrost
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 937 986 40 Grating 1
EnglischBem:
DeutschBem:
DeutschDesc: Gitterrost
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 937 985 40 Grating 1
EnglischBem:
DeutschBem:
DeutschDesc: Gitterrost
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 937 984 40 Grating 1
EnglischBem:
DeutschBem:
DeutschDesc: Gitterrost
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 937 983 40 Grating 1
EnglischBem:
DeutschBem:
DeutschDesc: Gitterrost
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 937 982 40 Threaded block 9
EnglischBem:
DeutschBem:
DeutschDesc: Gewindeklotz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 318 388 99 Bolt 9
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC 3000-6 06 302 31.07.2014(G06302) / Platform (with catwalk fuel tank)(485-1052e : 485-1052e)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC 3000-6 06 302 31.07.2014(G06302) / Platform (with catwalk fuel tank)(485-1052e : 485-1052e)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC 3000-6 06 302 31.07.2014(G06302) / Platform (with catwalk fuel tank)(485-1052e : 485-1052e)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
