Содержание Excavators Mining Komatsu PC 3000-6 06 302 31.07.2014(G06302)
Ladder, hydraulic(485-1042c : 485-1042c)
Номер на схеме Каталожный номер Название Количество Детали
? 927 345 40 Ladder 1
EnglischBem:
DeutschBem:
DeutschDesc: Leiter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 954 630 40 Stop 1
EnglischBem:
DeutschBem:
DeutschDesc: Anschlag
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 816 98 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 744 98 Resilient sleeve 19
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 898 161 40 Hydraulic cylinder 1
EnglischBem:
DeutschBem:
DeutschDesc: Hydraulik-Zylinder
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 617 98 Pin 2
EnglischBem:
DeutschBem:
DeutschDesc: Bolzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 995 98 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 125 99 Cotter pin 2
EnglischBem:
DeutschBem:
DeutschDesc: Splint
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 603 98 Nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 915 339 40 Bearing set assy. fig-nos. 16-19 2
EnglischBem:
DeutschBem:
DeutschDesc: Lagersatz kpl. Bild-Nr. 16-19
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 749 98 Dowel screw 1
EnglischBem:
DeutschBem:
DeutschDesc: PaЯschraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 903 299 40 Distance sleeve 2
EnglischBem:
DeutschBem:
DeutschDesc: Distanzhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 360 427 99 Roller bearing 1
EnglischBem:
DeutschBem:
DeutschDesc: Rillenkugellager
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 412 98 Shaft seal 2
EnglischBem:
DeutschBem:
DeutschDesc: Wellendichtring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 644 98 Hose assy. DN 10x9200 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 10x9200
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 754 98 Hose assy. DN 10 x 8700 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 10x8700
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 434 99 Socket 2
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

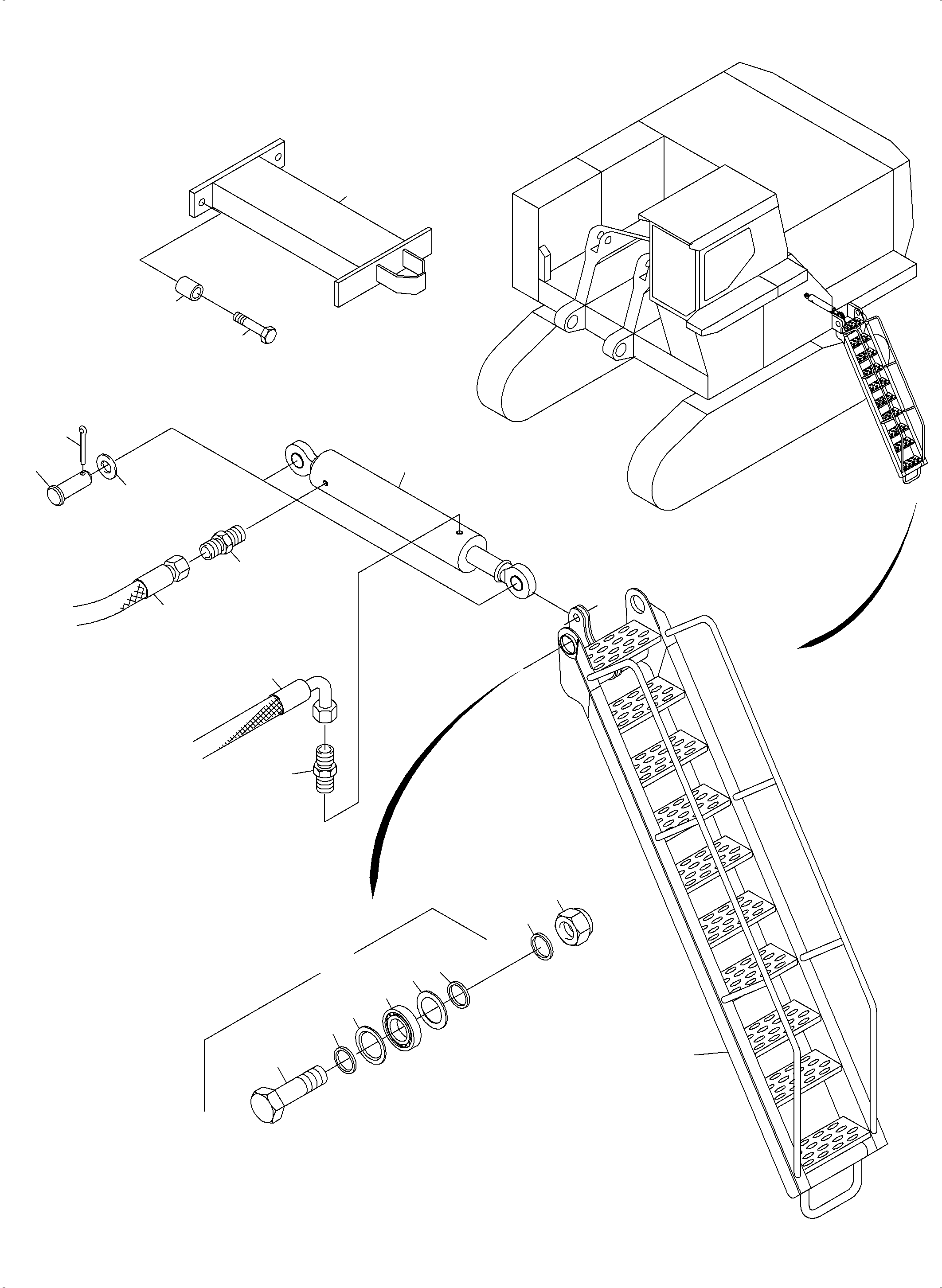

Excavators Mining Komatsu / PC 3000-6 06 302 31.07.2014(G06302) / Ladder, hydraulic(485-1042c : 485-1042c)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
