Содержание Excavators Mining Komatsu PC 3000-6 06 302 31.07.2014(G06302)

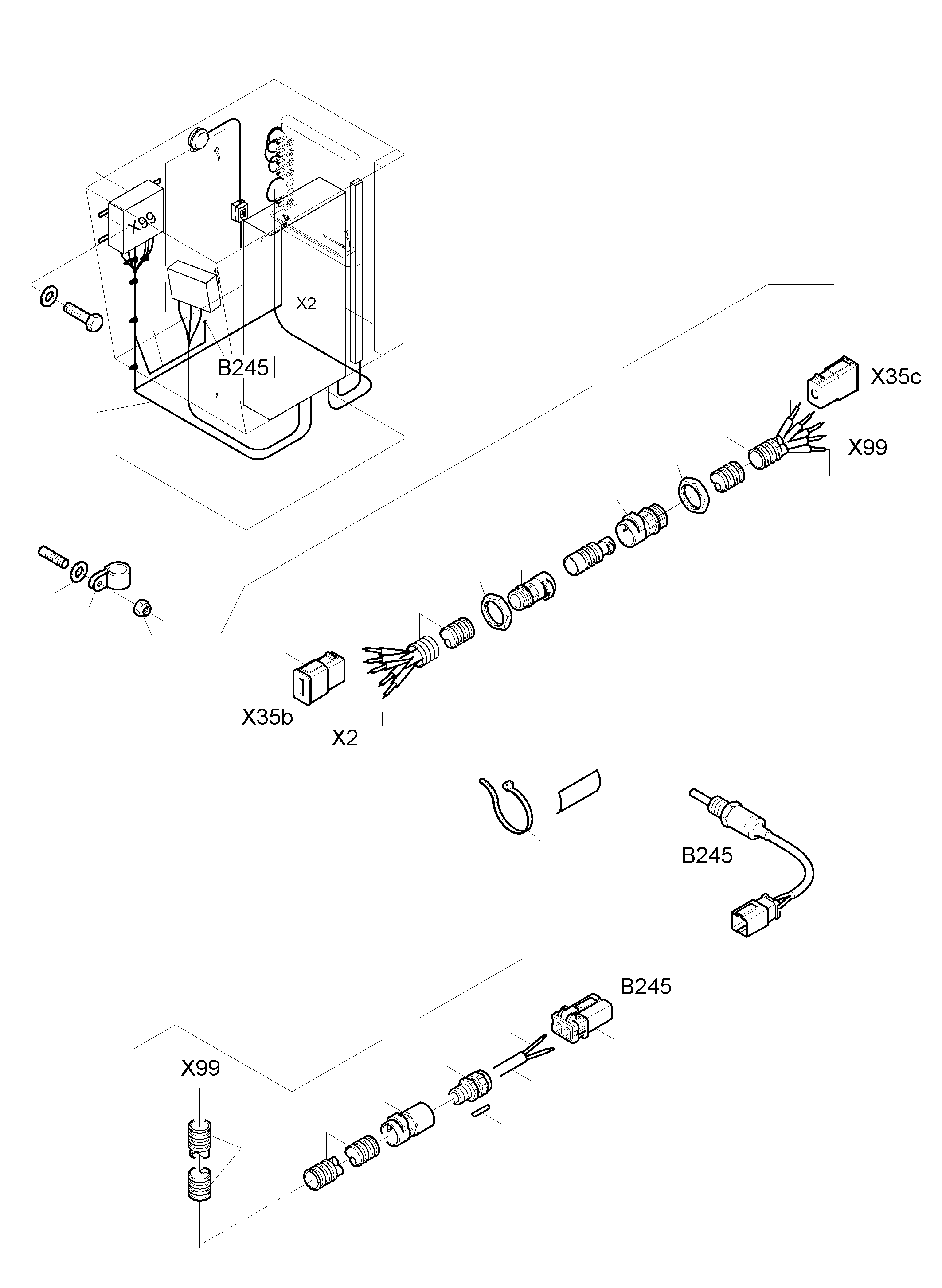

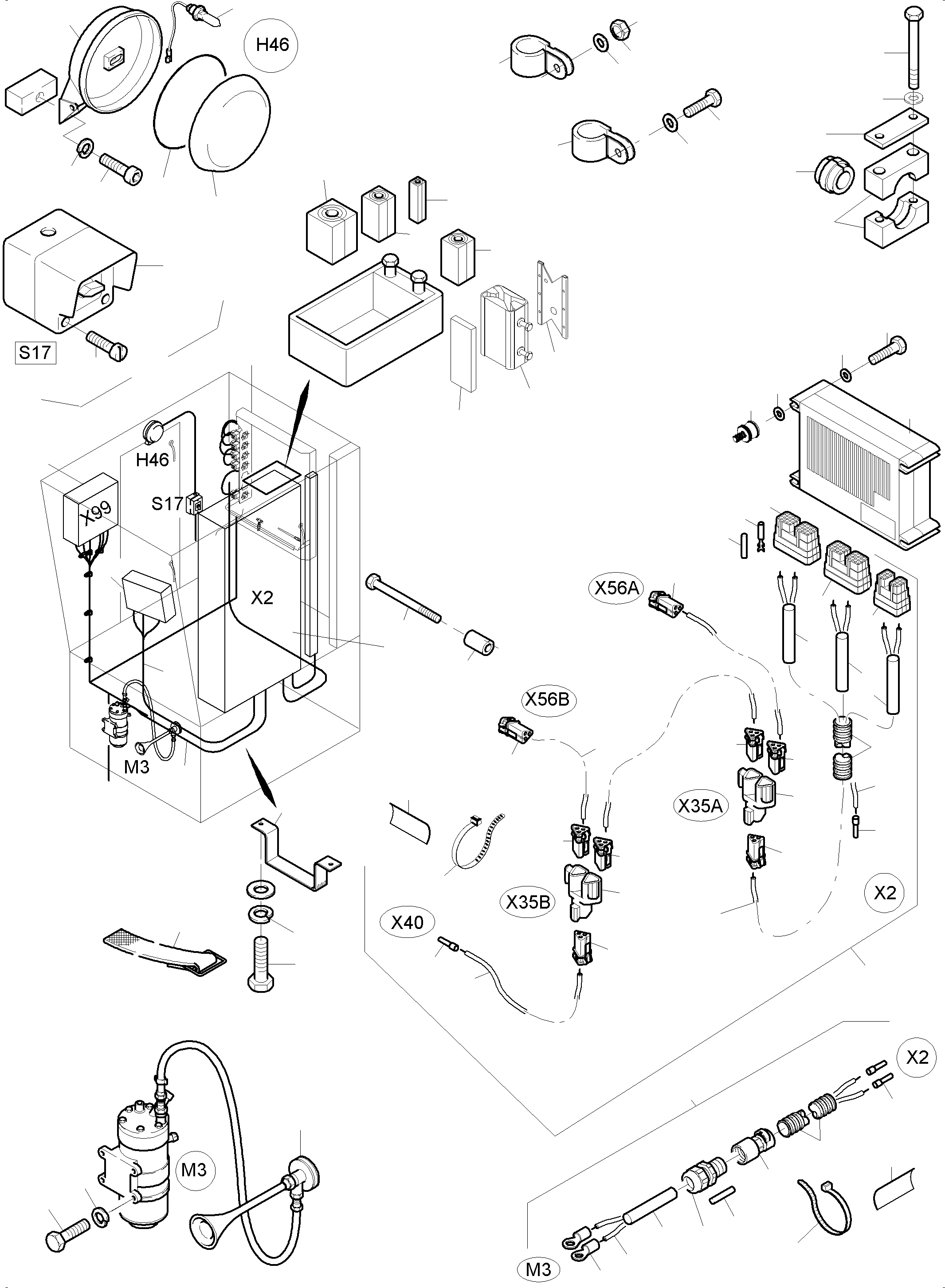

Electric - Cab Support KOMTRAX(485-2134b : 485-2134b)
Наименование Страница Код страницы
Horn, Illumination 113-2150 113-2150
Main Switch Box X2 485-2167m 485-2167m
Terminalbox KOMTRAX 485-2171d 485-2171d
Cables - Pilot Control Frame 485-2186f 485-2186f

Номер на схеме Каталожный номер Название Количество Детали
? 7835231001 Controller 1
EnglischBem:
DeutschBem:
DeutschDesc: Kontroller
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 642 40 Circular bearing 4
EnglischBem:
DeutschBem:
DeutschDesc: Rundlager
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 544 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 120 98 Lock washer 8
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 350 762 99 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 730 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 931 363 40 Harness-Controller 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum-Controller
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 931 362 40 Harness-Compressor 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum-Kompressor
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 56A3511190 Clip D=54 4
EnglischBem:
DeutschBem:
DeutschDesc: Schelle D=54
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443451510 Clip D=15 10
EnglischBem:
DeutschBem:
DeutschDesc: Schelle D=15
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443452711 Clip D=27 1
EnglischBem:
DeutschBem:
DeutschDesc: Schelle D=27
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 011 98 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 745 98 Resilient sleeve 4
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 627 99 Washer 60
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 729 99 Bolt 30
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 082 690 40 Gasket A/R
EnglischBem:
DeutschBem:
DeutschDesc: Dichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 509 064 98 Pair of clamps 3
EnglischBem:
DeutschBem:
DeutschDesc: Klemmenpaar
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 024 98 Grommet 3
EnglischBem:
DeutschBem:
DeutschDesc: Gummieinsatz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 398 98 Cover plate 3
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 008 99 Washer 6
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 302 178 99 Bolt 6
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 931 321 40 Retainer 2
EnglischBem:
DeutschBem:
DeutschDesc: Halter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 530 40 Strab 2
EnglischBem:
DeutschBem:
DeutschDesc: Gurt
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 777 99 Bolt 16
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 122 98 Lock washer 31
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 037 98 Nut 42
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 140 99 Bolt 1
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 346 510 99 Lock washer 1
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819320010 Clip 7
EnglischBem:
DeutschBem:
DeutschDesc: Clip
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443451912 Clip DN 19 8
EnglischBem:
DeutschBem:
DeutschDesc: Clip NW 19
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 741 98 Resilient sleeve 5
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443451210 Clip D=12 2
EnglischBem:
DeutschBem:
DeutschDesc: Schelle D=12
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 777 40 Plate 8
EnglischBem:
DeutschBem:
DeutschDesc: Schild
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 292 40 Cable strap 3
EnglischBem:
DeutschBem:
DeutschDesc: Kabelband
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 174 411 40 Cable strap 8
EnglischBem:
DeutschBem:
DeutschDesc: Kabelband
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 962 537 40 Harness Temp. Pressure 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum Temp. Druck
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 963 746 40 Harness X2 - X99 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum X2 - X99
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 07861933510 Sensor temperature B 245 2
EnglischBem:
DeutschBem:
DeutschDesc: Sensor Temperatur B 245
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 070 40 Cable sleeve 1,0-1,5 34
EnglischBem:
DeutschBem:
DeutschDesc: Kabelhьlse 1,0-1,5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 213 40 Cable 1,0mm2 blue A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 1,0mm2 blau
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 864 40 Plug assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 865 40 Plug assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 866 40 Plug assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819107610 Contacte 59
EnglischBem:
DeutschBem:
DeutschDesc: Kontakte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 635 896 40 Tube protection 2
EnglischBem:
DeutschBem:
DeutschDesc: Rohrwendel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 071 40 Cable sleeve 2,5 13
EnglischBem:
DeutschBem:
DeutschDesc: Kabelhьlse 2,5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819100710 Plug 50
EnglischBem:
DeutschBem:
DeutschDesc: Blindstopfen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 653 40 Cable protection hose DN 48 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauchleitung DN 48
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 647 40 T-Splitter 2
EnglischBem:
DeutschBem:
DeutschDesc: T-Splitter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 958 955 40 Can-bushing 6
EnglischBem:
DeutschBem:
DeutschDesc: Can-Buchse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 435 40 Cable CAN-BUS A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel CAN-BUS
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 7821915010 Contact 3
EnglischBem:
DeutschBem:
DeutschDesc: Kontakt
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 605 40 Plug 2
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 169 40 Cable 4x1mm2 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 4x1mm2
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 877 40 Cable 2x0,75mm2 grey A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 2x0,75mm2 grau
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 090 98 Wire end ferrule 0,75-6 14
EnglischBem:
DeutschBem:
DeutschDesc: Aderendhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 910 40 Warmth shrink hose A/R
EnglischBem:
DeutschBem:
DeutschDesc: Wдrmeschrumpfschlauch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 913 40 Warmth shrink hose A/R
EnglischBem:
DeutschBem:
DeutschDesc: Wдrmeschrumpfschlauch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 958 956 40 Can-bushing assy. 2
EnglischBem:
DeutschBem:
DeutschDesc: Can-Buchse kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 692 40 Fitting PG 9 1
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯarmatur PG 9
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 704 40 Cable union 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 214 40 Cable 2,5mm2 blue A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 2,5mm2 blau
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 521 40 End pin 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯbolzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 463 40 Insulating tube A/R
EnglischBem:
DeutschBem:
DeutschDesc: Isolierschlauch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 869 98 Cable lug 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelschuh
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 870 98 Cable lug 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelschuh
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 460 40 Insulating tube B4x0,5 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Isolierschlauch B4x0,5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 650 40 Cable protection hose DN 12 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauchleitung DN 12
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 959 123 40 Threaded bush 1
EnglischBem:
DeutschBem:
DeutschDesc: Gewindebuchse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 926 550 40 Spotlight assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Arbeitsscheinwerfer kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 634 009 40 Spotlight 1
EnglischBem:
DeutschBem:
DeutschDesc: Arbeitsscheinwerfer
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 383 99 Halogen lamp 1
EnglischBem:
DeutschBem:
DeutschDesc: Halogenlampe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 769 155 73 Seal 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 769 156 73 Glass white 1
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe weiЯ
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 944 781 40 Switch assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Schalter kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 726 40 Light switch 1
EnglischBem:
DeutschBem:
DeutschDesc: Lichtschalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 321 010 99 Screw 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 761 40 Rubber clamp 12
EnglischBem:
DeutschBem:
DeutschDesc: Gummischelle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 760 40 Rubber clamp 3
EnglischBem:
DeutschBem:
DeutschDesc: Gummischelle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 223 40 Rubber clamp 3
EnglischBem:
DeutschBem:
DeutschDesc: Gummischelle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 104 40 Rubber clamp 6
EnglischBem:
DeutschBem:
DeutschDesc: Gummischelle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 105 40 Rail 2
EnglischBem:
DeutschBem:
DeutschDesc: Ankerscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 762 40 Compensating disc 1
EnglischBem:
DeutschBem:
DeutschDesc: Ausgleichscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 758 40 Seal 1
EnglischBem:
DeutschBem:
DeutschDesc: Keildichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443451510 Clamp Ш15 6
EnglischBem:
DeutschBem:
DeutschDesc: Schelle Ш15
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 465 99 Washer 14
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 037 98 Nut 14
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443451910 Clamp Ш19 6
EnglischBem:
DeutschBem:
DeutschDesc: Schelle Ш19
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443452711 Clamp Ш27 7
EnglischBem:
DeutschBem:
DeutschDesc: Schelle Ш27
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443453211 Clamp Ш32 5
EnglischBem:
DeutschBem:
DeutschDesc: Schelle Ш32
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 775 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 547 98 Lock washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 692 40 Fitting PG 9 1
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯarmatur PG 9
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 520 40 End pin 2
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯbolzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 952 675 40 Plug assy. with rubber grommet 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker kpl. mit Gummitьlle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 462 40 Insulating tube A/R
EnglischBem:
DeutschBem:
DeutschDesc: Isolierschlauch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 652 40 Cable protection hose DN 23 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauchleitung DN 23
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 479 40 Cable union DN 29 2
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung DN 29
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 082 40 Cable 2,5 ge/gwn A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 2,5 ge/gwn
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 558 40 Pipe adapter DN 29/23 2
EnglischBem:
DeutschBem:
DeutschDesc: Rohradapter DN 29/23
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 324 98 Nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 703 40 Cable union 2
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC 3000-6 06 302 31.07.2014(G06302) / Electric - Cab Support KOMTRAX(485-2134b : 485-2134b)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC 3000-6 06 302 31.07.2014(G06302) / Electric - Cab Support KOMTRAX(485-2134b : 485-2134b)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
