Содержание Engines Komatsu 4D94-2N S/N 12336-UP(4d94-2nc)
LUBRICATING OIL COOLER(090040 : 341A)
Номер на схеме Каталожный номер Название Количество Детали
? 6144-61-2102 OIL COOLER ASS'Y 1
SN: 12336-
KIT-FLAG: _-
SERIALNO: 12336-
? 600-311-6720 • PLUG 1
SN: 12336-
KIT-FLAG: _-
SERIALNO: 12336-
? 07005-00812 • SEAL, WASHER (K2) 1
SN: 12336-
KIT-FLAG: _-
SERIALNO: 12336-
? 01010-31220 BOLT 1
SN: 12336-
KIT-FLAG: _-
SERIALNO: 12336-
? 01010-31230 BOLT 1
SN: 12336-
KIT-FLAG: _-
SERIALNO: 12336-
? 01602-01236 WASHER 2
SN: 12336-
KIT-FLAG: _-
SERIALNO: 12336-
? 01641-21223 WASHER 2
SN: .-
KIT-FLAG: _-
SERIALNO: .-
? □01643-31232 WASHER 2
SN: 12336-.
KIT-FLAG: _-
SERIALNO: 12336-.
? 6144-61-5411 PIPE 1
SN: 12336-
KIT-FLAG: _-
SERIALNO: 12336-
? 6141-61-6831 GASKET 1
SN: 53934-
KIT-FLAG: _-
SERIALNO: 53934-
? □6141-61-6830 GASKET (K2) 1
SN: 12336-53933
KIT-FLAG: _-
SERIALNO: 12336-53933
? 01010-30820 BOLT 2
SN: 12336-
KIT-FLAG: _-
SERIALNO: 12336-
? 01602-00825 WASHER 2
SN: 12336-
KIT-FLAG: _-
SERIALNO: 12336-
? 07260-21409 HOSE 1
SN: 12336-
KIT-FLAG: _-
SERIALNO: 12336-
? 07281-00259 CLAMP 2
SN: .-
KIT-FLAG: _-
SERIALNO: .-
? □07280-02523 CLAMP 2
SN: 12336-.
KIT-FLAG: _-
SERIALNO: 12336-.
? 6144-61-5422 PIPE 1
SN: 12336-
KIT-FLAG: _-
SERIALNO: 12336-
? 6144-61-5440 PIPE,(FOR TRIMMING DOZER) 1
SN: 12336-
KIT-FLAG: _-
SERIALNO: 12336-
? 6144-61-5481 NIPPLE 1
SN: .-
KIT-FLAG: _-
SERIALNO: .-
? □6144-61-5480 NIPPLE 1
SN: 12336-.
KIT-FLAG: _-
SERIALNO: 12336-.
? 07260-21407 HOSE 2
SN: 12336-
KIT-FLAG: _-
SERIALNO: 12336-
? 07260-21407 HOSE,(FOR TRIMMING DOZER) 1
SN: 10000-10000
KIT-FLAG: _-
SERIALNO: 10000-10000
? 6144-61-5510 HOSE,(TROPICAL SANDY, DUSTY SPEC.) 1
SN: 12336-
KIT-FLAG: _-
SERIALNO: 12336-
? 6144-61-5510 HOSE,(FOR TRIMMING DOZER) 1
SN: 10000-10000
KIT-FLAG: _-
SERIALNO: 10000-10000
? 07281-00259 CLAMP 4
SN: .-
KIT-FLAG: _-
SERIALNO: .-
? □07280-02523 CLAMP 4
SN: 12336-.
KIT-FLAG: _-
SERIALNO: 12336-.
? 6144-51-6413 PIPE 1
SN: 16800-
KIT-FLAG: _-
SERIALNO: 16800-
? □6144-51-6412 PIPE 1
SN: 12336-16799
KIT-FLAG: _-
SERIALNO: 12336-16799
? 6144-51-6424 PIPE 1
SN: 16800-
KIT-FLAG: _-
SERIALNO: 16800-
? □6144-51-6423 PIPE 1
SN: 12336-16799
KIT-FLAG: _-
SERIALNO: 12336-16799
? 07000-03022 O-RING (K2) 4
SN: 12336-
KIT-FLAG: _-
SERIALNO: 12336-
? 01010-30825 BOLT 2
SN: 12336-
KIT-FLAG: _-
SERIALNO: 12336-
? 01010-30825 BOLT 2
SN: 12336-
KIT-FLAG: _-
SERIALNO: 12336-
? 01602-00825 WASHER 8
SN: 12336-
KIT-FLAG: _-
SERIALNO: 12336-
? 01580-00806 NUT 4
SN: 12336-
KIT-FLAG: _-
SERIALNO: 12336-
? 01010-31225 BOLT 1
SN: 12336-
KIT-FLAG: _-
SERIALNO: 12336-
? 01602-01236 WASHER 1
SN: 12336-
KIT-FLAG: _-
SERIALNO: 12336-
? 01641-21223 WASHER 1
SN: 12336-
KIT-FLAG: _-
SERIALNO: 12336-

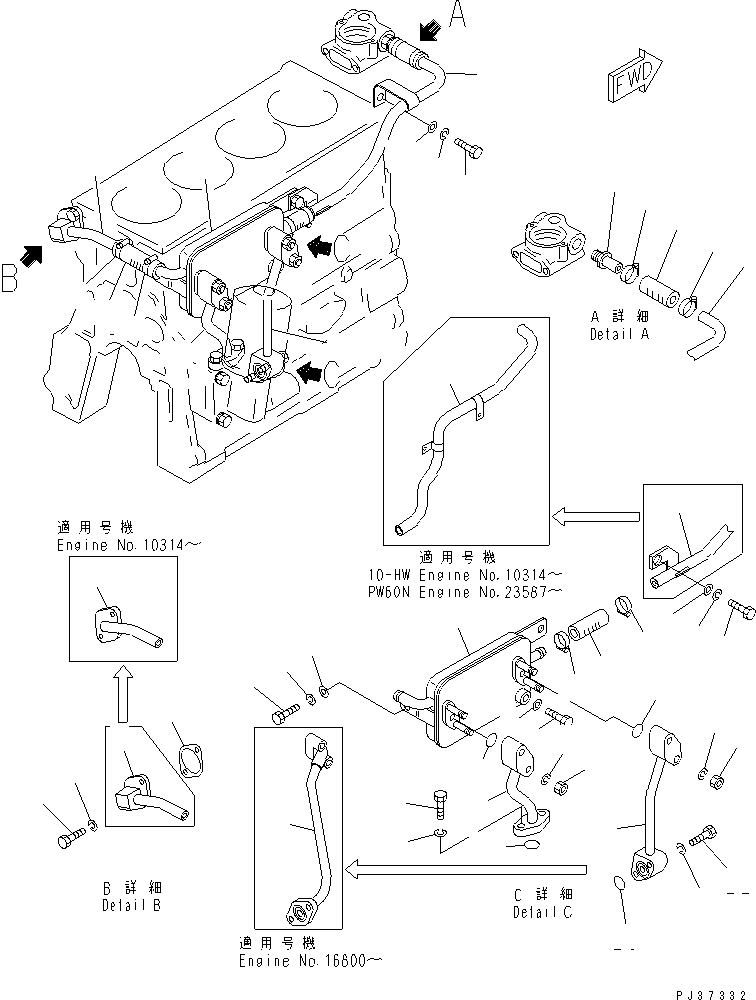

Engines Komatsu / 4D94-2N S/N 12336-UP(4d94-2nc) / LUBRICATING OIL COOLER(090040 : 341A)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
