Содержание Excavators Mining Komatsu PC3000-6 S/N 06293(g06293)

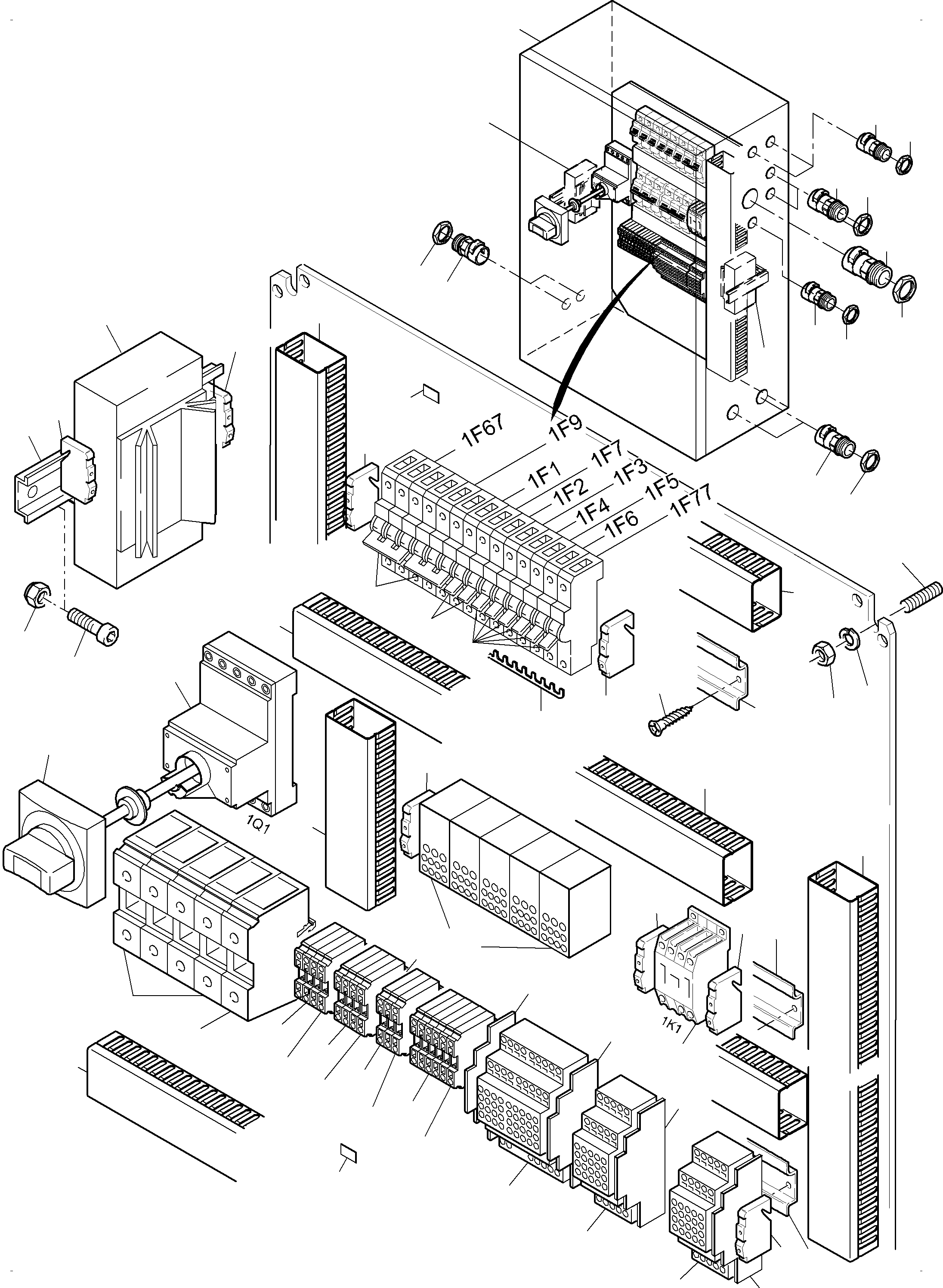

Switch Box 1X1(485-2515d : 485-2515d)
Номер на схеме Каталожный номер Название Количество Детали
? 932 701 40 Switch cabinet w/o. electr. parts 1
EnglischBem:
DeutschBem:
DeutschDesc: Schaltschrank ohne E-Teile
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 476 40 Cable union DN 10 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung DN 10
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 478 40 Cable union DN 17 4
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung DN 17
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 477 40 Cable union DN 12 4
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung DN 12
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 479 40 Cable union DN 29 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung DN 29
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 866 40 Door handle coupling 1
EnglischBem:
DeutschBem:
DeutschDesc: Tьrkupplungsdrehgriff
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 671 40 Power switch 1
EnglischBem:
DeutschBem:
DeutschDesc: Leistungsschalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 505 955 99 Assembly rail A/R
EnglischBem:
DeutschBem:
DeutschDesc: Tragschiene
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 025 98 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 318 603 99 Screw 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 320 98 Cable nut 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelmutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 322 98 Cable nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Kabelmutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 321 98 Cable nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Kabelmutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 324 98 Nut 1
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 951 40 Rail collector A/R
EnglischBem:
DeutschBem:
DeutschDesc: Sammelschiene
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 270 905 40 Cable channel A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabelkanal
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 878 40 Distribution block 5
EnglischBem:
DeutschBem:
DeutschDesc: Verteilerblock
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 673 40 Clamp 11
EnglischBem:
DeutschBem:
DeutschDesc: Endklammer
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 501 670 98 Screw 11
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 624 40 Marker 11
EnglischBem:
DeutschBem:
DeutschDesc: Bezeichnungskarte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 828 40 Breaker 6 A 6
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsautomat 6 A
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 827 40 Breaker 16 A 2
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsautomat 16 A
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 834 40 Breaker 16 A 2
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsautomat 16 A
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 771 40 Through clamp 35,0 4
EnglischBem:
DeutschBem:
DeutschDesc: Durchgangsklemme 35,0
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 624 40 Marker 2
EnglischBem:
DeutschBem:
DeutschDesc: Bezeichnungskarte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 795 40 Protective wire clip 35,0 1
EnglischBem:
DeutschBem:
DeutschDesc: Schutzleiterreihenklemme 35,0
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 768 40 Through clamp 6,0 13
EnglischBem:
DeutschBem:
DeutschDesc: Durchgangsklemme 6,0
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 772 40 Cover plate 3
EnglischBem:
DeutschBem:
DeutschDesc: AbschluЯplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 792 40 Protective wire clip 4
EnglischBem:
DeutschBem:
DeutschDesc: Schutzleiterreihenklemme
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 612 40 Through clamp 2.5 16
EnglischBem:
DeutschBem:
DeutschDesc: Durchgangsklemme 2,5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 613 40 Cover plate 4
EnglischBem:
DeutschBem:
DeutschDesc: AbschluЯplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 182 40 Protective wire clip 2,5 7
EnglischBem:
DeutschBem:
DeutschDesc: Schutzleiterreihenklemme 2,5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 625 40 Marker 2
EnglischBem:
DeutschBem:
DeutschDesc: Bezeichnungskarte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 626 40 Marker 2
EnglischBem:
DeutschBem:
DeutschDesc: Bezeichnungskarte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 627 40 Marker 2
EnglischBem:
DeutschBem:
DeutschDesc: Bezeichnungskarte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 614 40 Bridge 2-fold 2
EnglischBem:
DeutschBem:
DeutschDesc: Brьcke 2-fach
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 615 40 Bridge 3-fold 2
EnglischBem:
DeutschBem:
DeutschDesc: Brьcke 3-fach
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 617 40 Bridging comb 5-fold 2,5 2
EnglischBem:
DeutschBem:
DeutschDesc: Kammbrьcke 5-fach 2,5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 819 40 Servo contactor 1
EnglischBem:
DeutschBem:
DeutschDesc: Hilfsschьtz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 775 40 Bridge 2
EnglischBem:
DeutschBem:
DeutschDesc: Brьcke
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 628 40 Marker 2
EnglischBem:
DeutschBem:
DeutschDesc: Bezeichnungskarte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 629 40 Marker 2
EnglischBem:
DeutschBem:
DeutschDesc: Bezeichnungskarte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 828 40 Heater 2
EnglischBem:
DeutschBem:
DeutschDesc: Heizung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 324 402 99 Threaded pin 4
EnglischBem:
DeutschBem:
DeutschDesc: Gewindestift
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 346 510 99 Lock washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 111 99 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
