Содержание Dump Trucks Komatsu HD785-NI-7 S/N N10561-UP(KIPL0001)

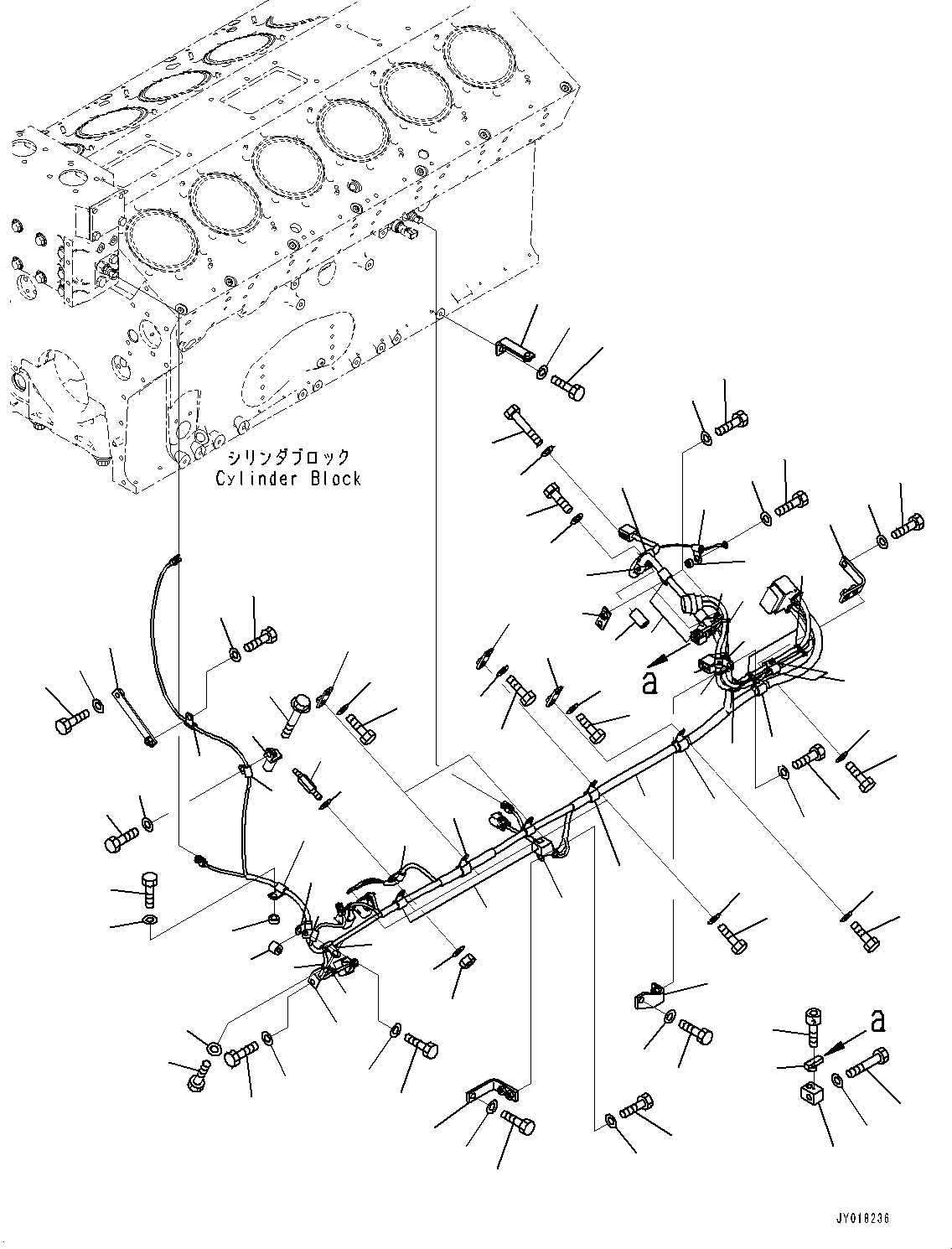

WIRING HARNESS (FOR COLD AREA SPECIFICATION) (TEMPERATURE SENSOR AND PRESSURE SENSOR)(|A00192 : |A00192)
Номер на схеме Каталожный номер Название Количество Детали
? 6219-81-8410 WIRING HARNESS 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6219-81-8470 BRACKET 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01010-81030 BOLT 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01643-31032 WASHER 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6218-81-8480 BAND 4
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6219-81-8480 BRACKET 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01010-81025 BOLT 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01643-31032 WASHER 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 600-051-2060 CLIP 4
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 600-051-2080 CLIP 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 600-051-2100 CLIP 6
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 600-051-2120 CLIP 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 600-051-2140 CLIP 5
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 600-051-2180 CLIP 3
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 600-051-2200 CLIP 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 600-051-3100 CLIP 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01010-81025 BOLT 9
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01643-31032 WASHER 9
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6212-85-2440 BRACKET 6
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01010-81020 BOLT 13
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01643-31032 WASHER 13
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01010-81016 BOLT 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01643-31032 WASHER 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6142-22-4640 SPACER 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01010-81055 BOLT 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01643-31032 WASHER 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6130-12-1961 SPACER 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01010-80825 BOLT 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01643-30823 WASHER 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6219-81-8550 BRACKET 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6261-81-2600 SENSOR 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01252-60516 BOLT 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01010-81055 BOLT 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01643-31032 WASHER 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6219-81-8470 BRACKET 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01010-81025 BOLT 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01643-31032 WASHER 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6215-71-4921 BOLT 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01580-11008 NUT 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01643-31032 WASHER 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6219-81-8440 BRACKET 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6218-81-8480 BAND 5
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6152-11-4970 SPACER 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01010-81050 BOLT 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01643-31032 WASHER 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6150-81-6960 SPACER 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01010-81235 BOLT 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01643-31232 WASHER 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6219-61-8470 BRACKET 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6219-61-8460 PLATE 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01010-81030 BOLT 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01643-31032 WASHER 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01436-00805 BOLT 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 23S-44-14540 PLATE 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01010-81020 BOLT 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01643-31032 WASHER 1
Field_1:
Field_2: 505792
Field_3:
Field_4:

Dump Trucks Komatsu / HD785-NI-7 S/N N10561-UP(KIPL0001) / WIRING HARNESS (FOR COLD AREA SPECIFICATION) (TEMPERATURE SENSOR AND PRESSURE SENSOR)(|A00192 : |A00192)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
