Содержание Dump Trucks Komatsu HD785-NI-7 S/N N10561-UP(KIPL0001)

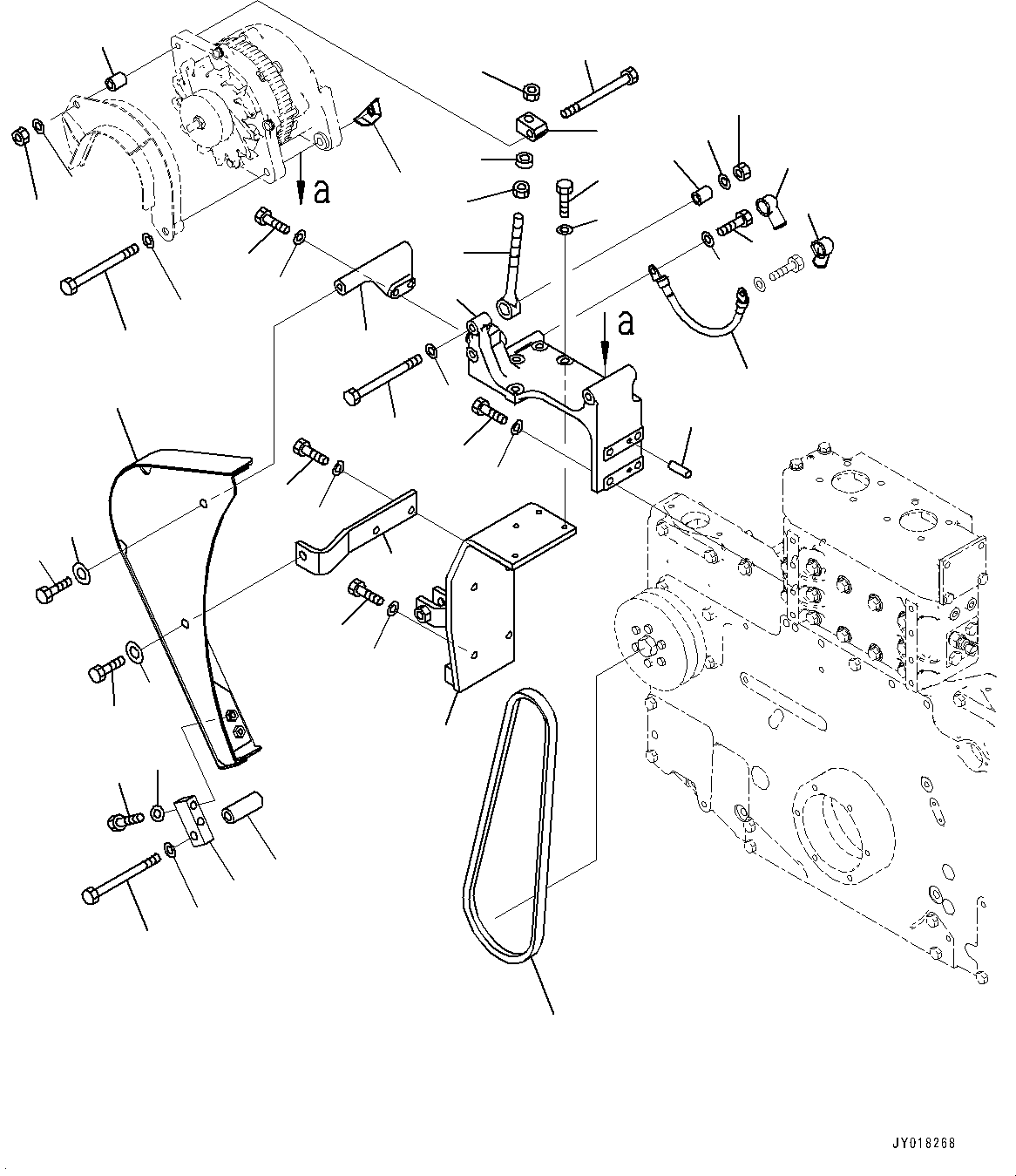

ALTERNATOR (90AMP., FOR EXTRA BAD FUEL AND POOR FUEL SPECIFICATION, WATER+DUST, ADDITIONAL FILTER, REMOTE LUBRICATION) (ALTERNAT(|A00171 : |A00171)
Номер на схеме Каталожный номер Название Количество Детали
? 6217-81-6840 BOLT 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01640-21323 WASHER 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6215-81-6180 BOLT 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01580-01008 • NUT 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01643-31032 WASHER 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01010-81285 BOLT 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01643-31232 WASHER 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6219-81-9240 ROD 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01580-11411 NUT 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6215-81-6141 PLATE 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01580-11210 NUT 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01643-31232 WASHER 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6215-81-6150 PIN 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6136-21-6650 SPACER 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6215-81-6150 PIN 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6261-81-6890 BRACKET 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6219-81-8170 WIRE 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01010-81020 BOLT 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01643-31032 WASHER 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6219-81-2240 BRACKET 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01010-81035 BOLT 8
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01643-31032 WASHER 8
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 04020-00820 • PIN,DOWEL 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6219-81-2250 BRACKET 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6219-81-2270 BRACKET 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01010-81035 BOLT 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01643-31032 WASHER 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01010-81030 BOLT 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01643-31032 WASHER 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6219-81-2280 BRACKET 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01010-81040 BOLT 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01643-31032 WASHER 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01010-81230 BOLT 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 419-43-17920 WASHER 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6219-81-6832 COVER 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6219-81-6870 SPACER 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6219-81-6860 BRACKET 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01010-81055 BOLT 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01643-31032 WASHER 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01011-81270 BOLT 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01643-31232 WASHER 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 04120-21951 V-BELT, 1295MM 1
Field_1:
Field_2: 505792
Field_3:
Field_4:

Dump Trucks Komatsu / HD785-NI-7 S/N N10561-UP(KIPL0001) / ALTERNATOR (90AMP., FOR EXTRA BAD FUEL AND POOR FUEL SPECIFICATION, WATER+DUST, ADDITIONAL FILTER, REMOTE LUBRICATION) (ALTERNAT(|A00171 : |A00171)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
