Содержание Dump Trucks Komatsu HD785-NI-7 S/N N10561-UP(KIPL0001)

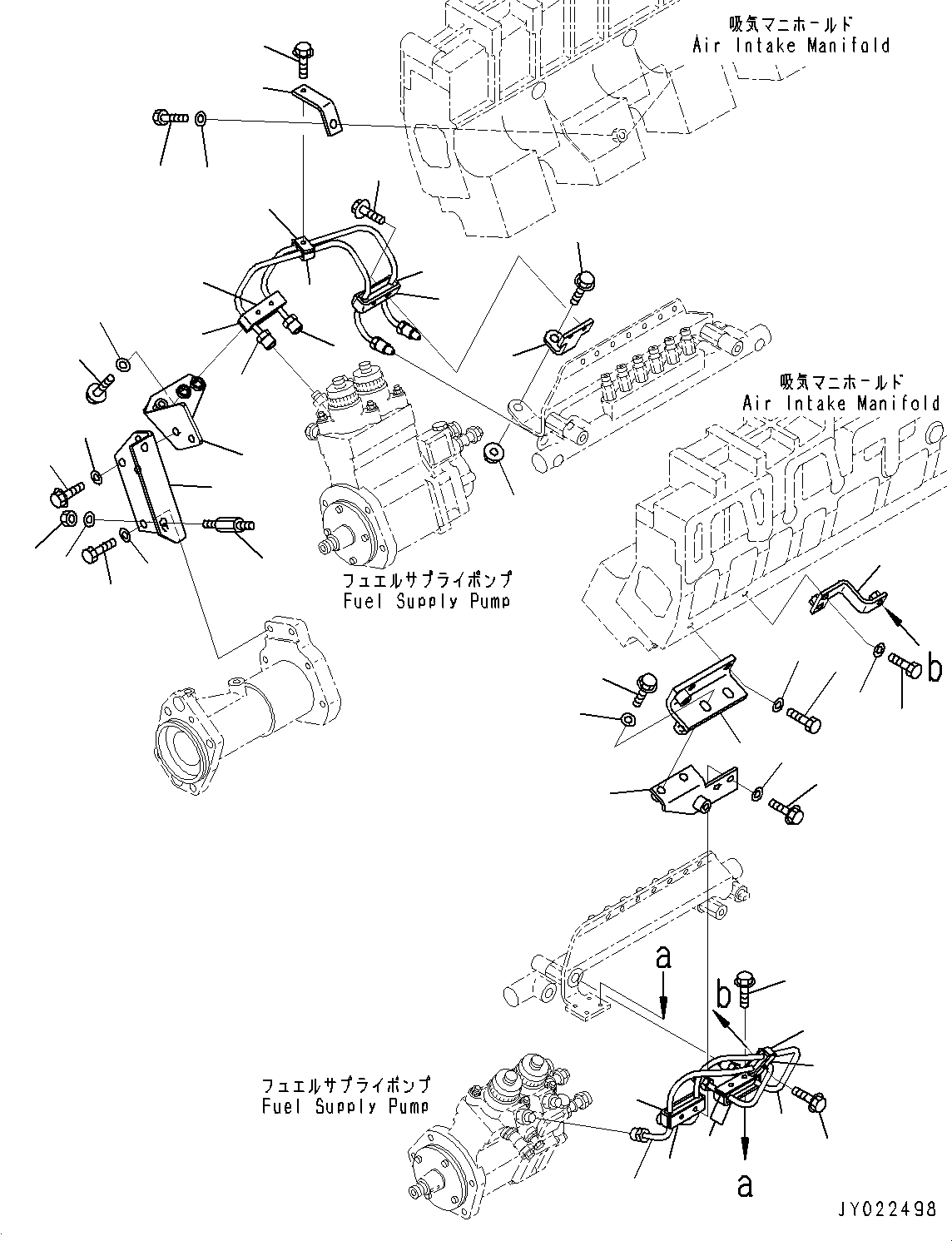

FUEL SUPPLY PUMP PIPING (SUPPLY PUMP TO COMMON RAIL)(|A00135 : |A00135)
Номер на схеме Каталожный номер Название Количество Детали
? 6219-71-5141 TUBE, SUPPLY L.H. 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6219-71-5121 TUBE, SUPPLY R.H. 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6219-71-4550 BRACKET 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01010-81030 BOLT 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01643-31032 WASHER 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6219-71-4470 BRACKET 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01010-81030 BOLT 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01643-31032 WASHER 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6219-71-4350 BRACKET 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01010-81025 BOLT 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01643-31032 WASHER 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6219-71-4340 BRACKET 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01010-81025 BOLT 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01643-31032 WASHER 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6215-71-4921 BOLT 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01584-01008 NUT 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01643-31032 WASHER 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6219-71-5490 BRACKET 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01010-81025 BOLT 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01643-31032 WASHER 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6219-71-5350 BRACKET 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01010-81025 BOLT 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01643-31032 WASHER 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6217-71-5281 BRACKET 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01435-01025 BOLT 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01584-01008 NUT 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6217-71-5171 CLAMP 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6217-71-5211 CLAMP 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01435-00640 BOLT 4
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01643-30823 WASHER 4
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6217-71-6640 CLAMP 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6217-71-6650 CLAMP 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01435-00630 BOLT 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6166-85-6721 CLAMP 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01435-00840 BOLT 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6217-71-5211 CLAMP 4
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01435-00630 BOLT 4
Field_1:
Field_2: 505792
Field_3:
Field_4:

Dump Trucks Komatsu / HD785-NI-7 S/N N10561-UP(KIPL0001) / FUEL SUPPLY PUMP PIPING (SUPPLY PUMP TO COMMON RAIL)(|A00135 : |A00135)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
