Содержание Dump Trucks Komatsu HD785-NI-7 S/N N10561-UP(KIPL0001)

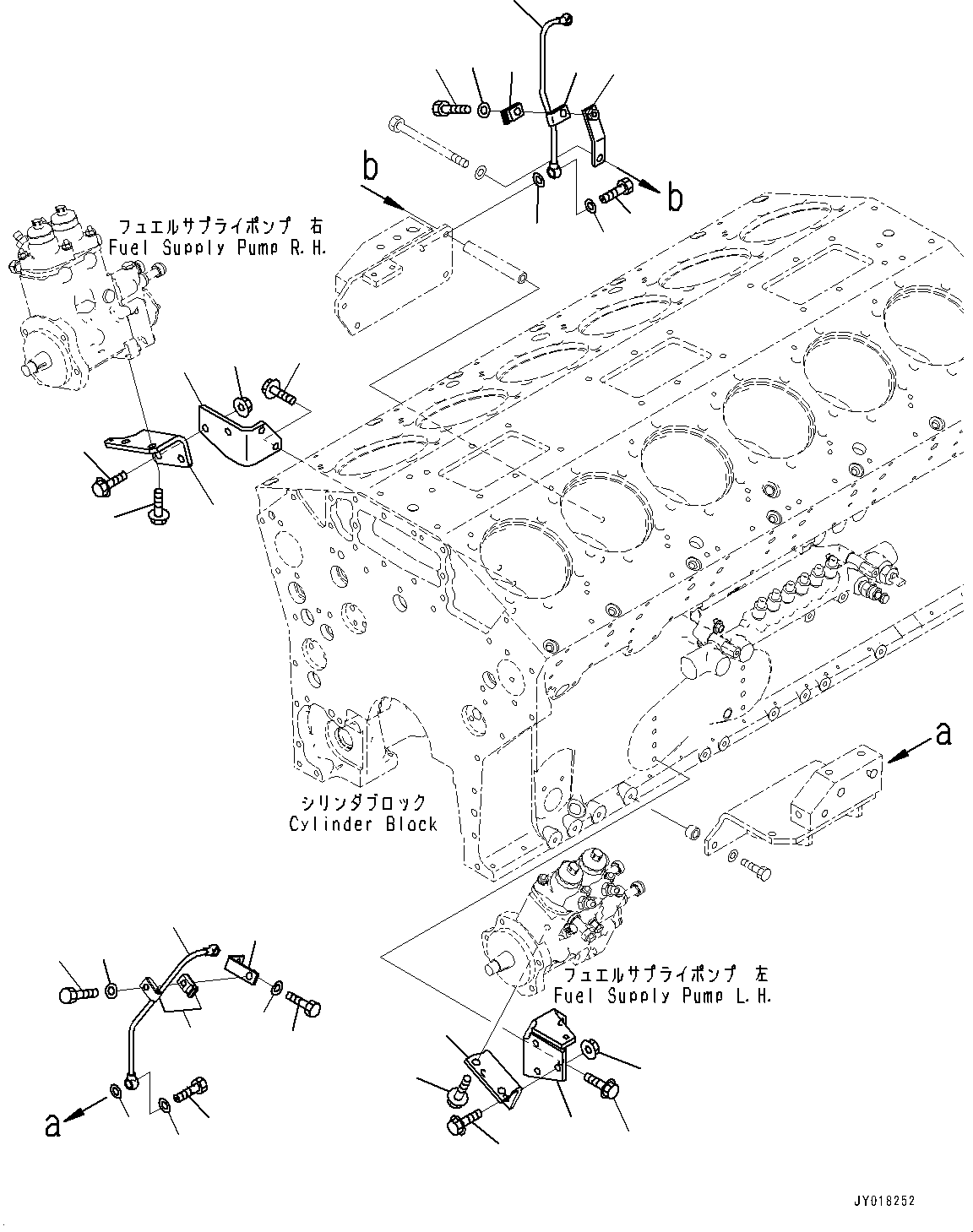

FUEL SUPPLY PUMP BRACKET(|A00115 : |A00115)
Номер на схеме Каталожный номер Название Количество Детали
? 6219-71-5570 TUBE, FUEL RETURN L.H. 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6934-72-5661 CLAMP 2
Field_1:
Field_2: 507094
Field_3:
Field_4:
? 6934-72-5660 CLAMP 2
Field_1:
Field_2: 505792
Field_3: 507093
Field_4:
? 01010-81045 BOLT 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01643-31032 WASHER 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6219-71-5190 BRACKET 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01010-81025 BOLT 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01643-31032 WASHER 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 07206-31014 BOLT,JOINT 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 07005-01412 SEAL,WASHER 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6219-71-5640 TUBE, FUEL RETURN R.H. 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6219-71-4190 BRACKET 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6934-72-5661 CLAMP 2
Field_1:
Field_2: 507094
Field_3:
Field_4:
? 6934-72-5660 CLAMP 2
Field_1:
Field_2: 505792
Field_3: 507093
Field_4:
? 01010-81045 BOLT 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01643-31032 WASHER 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 07206-31014 BOLT,JOINT 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 07005-01412 SEAL,WASHER 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6219-71-4380 BRACKET 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6219-71-4390 BRACKET 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01435-01030 BOLT 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01435-01025 BOLT 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01584-01008 NUT 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01435-01220 BOLT 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6219-71-4480 BRACKET 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 6219-71-4491 BRACKET 1
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01435-01025 BOLT 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01435-01030 BOLT 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01584-01008 NUT 2
Field_1:
Field_2: 505792
Field_3:
Field_4:
? 01435-01220 BOLT 2
Field_1:
Field_2: 505792
Field_3:
Field_4:

Dump Trucks Komatsu / HD785-NI-7 S/N N10561-UP(KIPL0001) / FUEL SUPPLY PUMP BRACKET(|A00115 : |A00115)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
