Содержание Other: DOOSAN-DAEWOO SOLAR 500LC-V(S500LC-V)

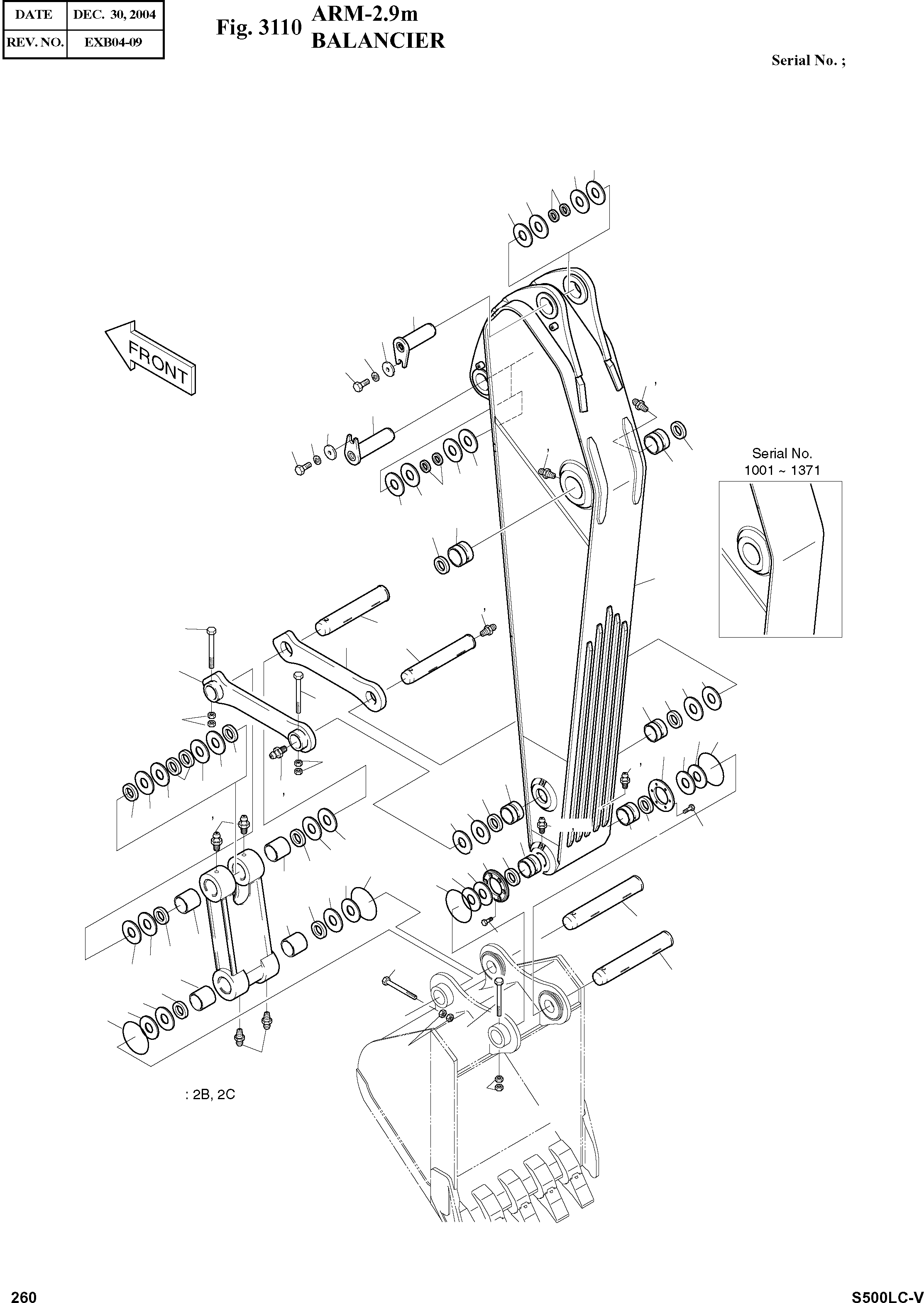

ARM-2.9m(3110 : 3110)
Номер на схеме Каталожный номер Название Количество Детали
? 701-00050 ARM ASS'Y-2.9m A/R
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC: D
desc: BALANCIER
LNKOP:
IP:
? 701-00051C ARM SUB ASS'Y 1
SERIAL: 1001-1117
SERIAL_NO: 1001~1117
ICA: I
REP_PNO: 701-00051E
REP_QTY: 1
SC:
desc: BALANCIER
LNKOP:
IP:
? 701-00051E ARM SUB ASS'Y 1
SERIAL: 1118-1181
SERIAL_NO: 1118~1181
ICA: I
REP_PNO: 701-00051G
REP_QTY: 1
SC:
desc: BALANCIER
LNKOP:
IP:
? 701-00051G ARM SUB ASS'Y 1
SERIAL: 1182-1371
SERIAL_NO: 1182~1371
ICA: I
REP_PNO: 701-00051H
REP_QTY: 1
SC:
desc: BALANCIER
LNKOP:
IP:
? 701-00051H ARM SUB ASS'Y 1
SERIAL: 1372-
SERIAL_NO: 1372~
ICA:
REP_PNO:
REP_QTY:
SC:
desc: BALANCIER
LNKOP:
IP:
? 110-00186 . BUSHING 2
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: . DOUILLE
LNKOP:
IP:
? 110-00205 . BUSHING;FLANGE 2
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: . DOUILLE
LNKOP:
IP:
? 110-00187 . BUSHING 2
SERIAL: 1001-1181
SERIAL_NO: 1001~1181
ICA: I
REP_PNO: 2110-1252A
REP_QTY: 2
SC:
desc: . DOUILLE
LNKOP:
IP:
? 2110-1252A . BUSHING 2
SERIAL: 1182-
SERIAL_NO: 1182~
ICA:
REP_PNO:
REP_QTY:
SC:
desc: . DOUILLE
LNKOP:
IP:
? 2155-1373E PUSH LINK ASS'Y 1
SERIAL: 1001-1181
SERIAL_NO: 1001~1181
ICA: I
REP_PNO: 2155-1373G
REP_QTY: 1
SC:
desc: ARTICULATION
LNKOP:
IP:
? 2155-1373G PUSH LINK ASS'Y 1
SERIAL: 1182-
SERIAL_NO: 1182~
ICA:
REP_PNO:
REP_QTY:
SC:
desc: ARTICULATION
LNKOP:
IP:
? 110-00189 . BUSHING 2
SERIAL: 1001-1181
SERIAL_NO: 1001~1181
ICA: I
REP_PNO: 2110-1243B
REP_QTY: 2
SC:
desc: . DOUILLE
LNKOP:
IP:
? 2110-1243B . BUSHING 2
SERIAL: 1182-
SERIAL_NO: 1182~
ICA:
REP_PNO:
REP_QTY:
SC:
desc: . DOUILLE
LNKOP:
IP:
? 2110-1442 . BUSHING 2
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: . DOUILLE
LNKOP:
IP:
? 2155-4023B LINK;GUIDE(R.H) 1
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: ARTICULATION
LNKOP:
IP:
? 2155-4024B LINK;GUIDE(L.H) 1
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: ARTICULATION
LNKOP:
IP:
? 123-00018 PIN 1
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: BROCHE
LNKOP:
IP:
? 2123-2482 PIN 1
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: BROCHE
LNKOP:
IP:
? 2123-2051A PIN 1
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: BROCHE
LNKOP:
IP:
? 2123-2477A PIN 2
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: BROCHE
LNKOP:
IP:
? 2123-2478 PIN 1
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: BROCHE
LNKOP:
IP:
? 2180-1106BD14 SEAL;DUST 2
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: PARE-POUSSIERES
LNKOP:
IP:
? 2180-1106BD15 SEAL;DUST 8
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: PARE-POUSSIERES
LNKOP:
IP:
? 2114-1059D73 SHIM 2
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: CALE
LNKOP:
IP:
? 2114-1059D72 SHIM 2
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: CALE
LNKOP:
IP:
? 2116-1060D5 STOPPER 2
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: TAQUET D'ARRET
LNKOP:
IP:
? S5102903 WASHER;SPRING 2
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: RONDELLE ELASTIQUE M16
LNKOP:
IP:
? S0521366 BOLT M16X2.0X40 2
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: BOULON A 6 PANS
LNKOP:
IP:
? S0571966 BOLT M20X2.5X180 1
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: BOULON A 6 PANS
LNKOP:
IP:
? S4013133 NUT M20X2.5 8
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: ECROU
LNKOP:
IP:
? S0572066 BOLT M20X2.5X190 1
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: BOULON A 6 PANS
LNKOP:
IP:
? S0572166 BOLT M20X2.5X200 2
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: BOULON A 6 PANS
LNKOP:
IP:
? S6710042 FITTING;GREASE 10
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: GRAISSEUR
LNKOP:
IP:
? 180-00077D9 O-RING 4
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: JOINT TORIQUE
LNKOP:
IP:
? 2114-1059D43 SHIM 6
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: CALE
LNKOP:
IP:
? 2114-1059D42 SHIM 6
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: CALE
LNKOP:
IP:
? 2114-1059D202 SHIM 6
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: CALE
LNKOP:
IP:
? 2114-1059D203 SHIM 6
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: CALE
LNKOP:
IP:
? 2180-1106BD19 SEAL;DUST 2
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: PARE-POUSSIERES
LNKOP:
IP:
? 2180-1106BD18 SEAL;DUST 4
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: PARE-POUSSIERES
LNKOP:
IP:
? 114-00443 SPACER 2
SERIAL: 1001-1225
SERIAL_NO: 1001~1225
ICA: I
REP_PNO: 114-00443A
REP_QTY: 2
SC:
desc: BAGUE
LNKOP:
IP:
? 114-00443A SPACER 2
SERIAL: 1226-
SERIAL_NO: 1226~
ICA:
REP_PNO:
REP_QTY:
SC:
desc: BAGUE
LNKOP:
IP:
? 120-00223 BOLT M12X1.25X25 12
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: BOULON A 6 PANS
LNKOP:
IP:
? 160-00020 CAP;GREASE NIPPLE 10
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: CHAPEAU
LNKOP:
IP:

Other: DOOSAN-DAEWOO / SOLAR 500LC-V(S500LC-V) / ARM-2.9m(3110 : 3110)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
