Содержание Other: DOOSAN-DAEWOO DX190W(DX190W)

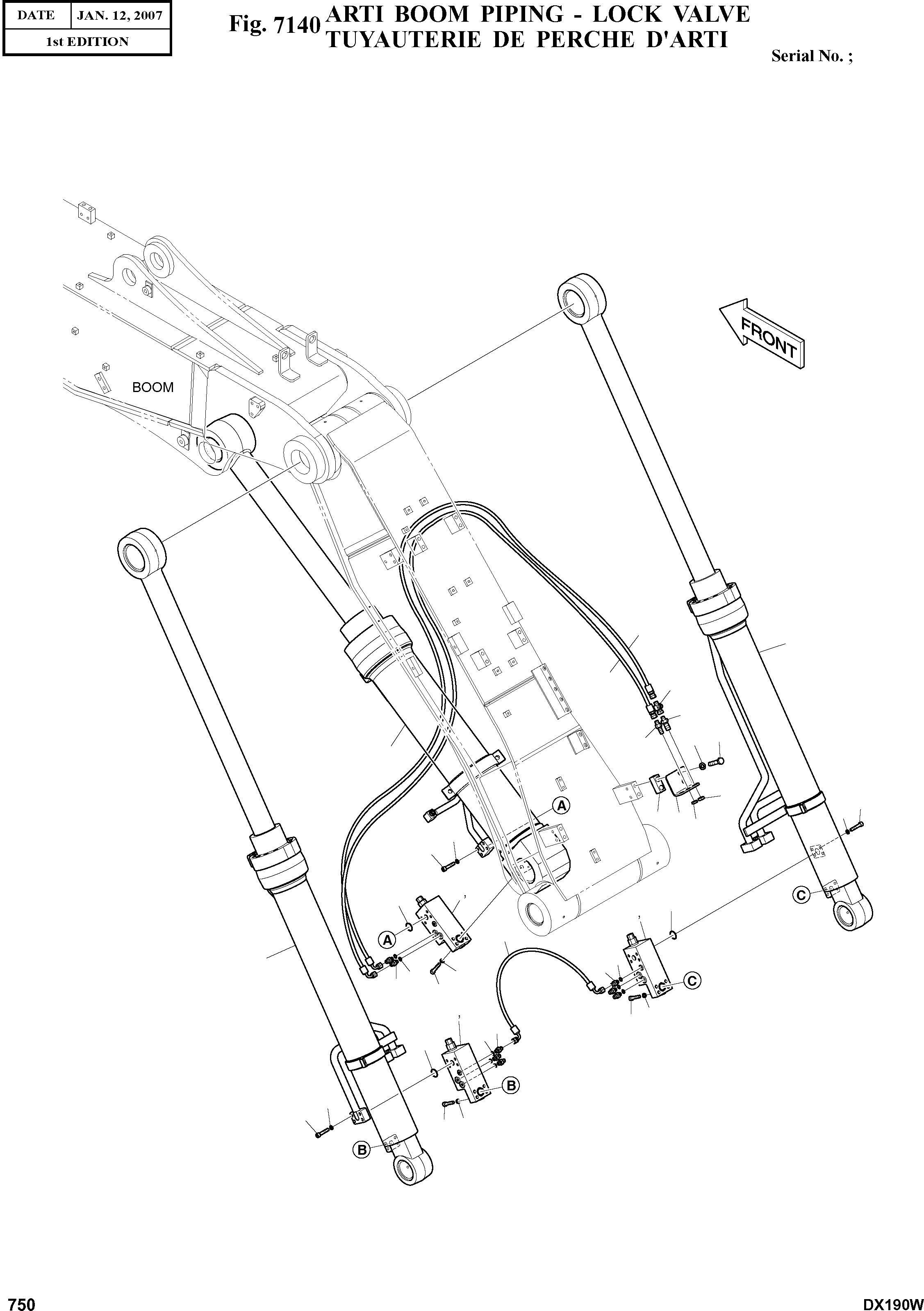

ARTI BOOM PIPING - LOCK VALVE(7140 : 7140)
Наименование Страница Код страницы
BOOM CYLINDER - L.H. (LOCK VALVE) 4490 4490
BOOM CYLINDER - R.H. (LOCK VALVE) 4500 4500
ARTI BOOM CYLINDER - LOCK VALVE 4510 4510

Номер на схеме Каталожный номер Название Количество Детали
? K1015477B ARTI BOOM PIPING;LOCK V/V A/R
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC: D
desc: TUYAUTERIE DE PERCHE D'ARTI
LNKOP:
IP:
? K1017665A CYLINDER;BOOM(L.H);LOCK V/V 1
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: CYLINDRE DE PERCHE
LNKOP:
IP: O
 4490
? K1017666A CYLINDER;BOOM(R.H);LOCK V/V 1
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: CYLINDRE DE PERCHE
LNKOP:
IP: O
 4500
? K1017667 CYLINDER;ARTI(LOCK V/V) 1
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: CYLINDRE D'ARTI
LNKOP:
IP: O
 4510
? DS2410007 ADAPTER 1
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: ADAPTEUR
LNKOP:
IP:
? 121-00010D7 NUT 1
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: ECROU 6 PANS
LNKOP:
IP:
? 420-00003A VALVE;LOCK 3
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: VANNE
LNKOP:
IP:
? K9000998 . SEAL KIT 1
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: . KIT D'ETANCHEITE
LNKOP:
IP:
? S5110603 WASHER 24
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: CALE
LNKOP:
IP:
? S2212666 BOLT;SOCKET M10X1.5X50 20
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: BOULON A 6 PANS CREUX
LNKOP:
IP:
? S8000281 O-RING 3
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: JOINT TORIQUE
LNKOP:
IP:
? 2184-1046D177 HOSE 2
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: TUYAU FLEXIBLE
LNKOP:
IP:
? DS2059383 HOSE 1
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: TUYAU FLEXIBLE
LNKOP:
IP:
? 2181-1126D14 ADAPTER 8
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: ADAPTEUR
LNKOP:
IP:
? S8000111 O-RING 8
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: JOINT TORIQUE
LNKOP:
IP:
? S2212866 BOLT;SOCKET 4
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: BOULON
LNKOP:
IP:
? 181-00078D5 ADAPTER 1
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: ADAPTEUR
LNKOP:
IP:
? 121-00010D1 NUT 1
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: ECROU 6 PANS
LNKOP:
IP:
? K1004006 PLATE 1
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: PLAQUE
LNKOP:
IP:
? S0563366 BOLT 2
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: BOULON A 6 PANS
LNKOP:
IP:
? S5102803 WASHER;SPRING 2
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: RONDELLE ELASTIQUE
LNKOP:
IP:
? K1018038 BRACKET 1
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: SUPPORT
LNKOP:
IP:
? 181-00673D1 TEE;UNION 1
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: TE
LNKOP:
IP:

Other: DOOSAN-DAEWOO / DX190W(DX190W) / ARTI BOOM PIPING - LOCK VALVE(7140 : 7140)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
