Содержание Other: DOOSAN-DAEWOO DX190W(DX190W)

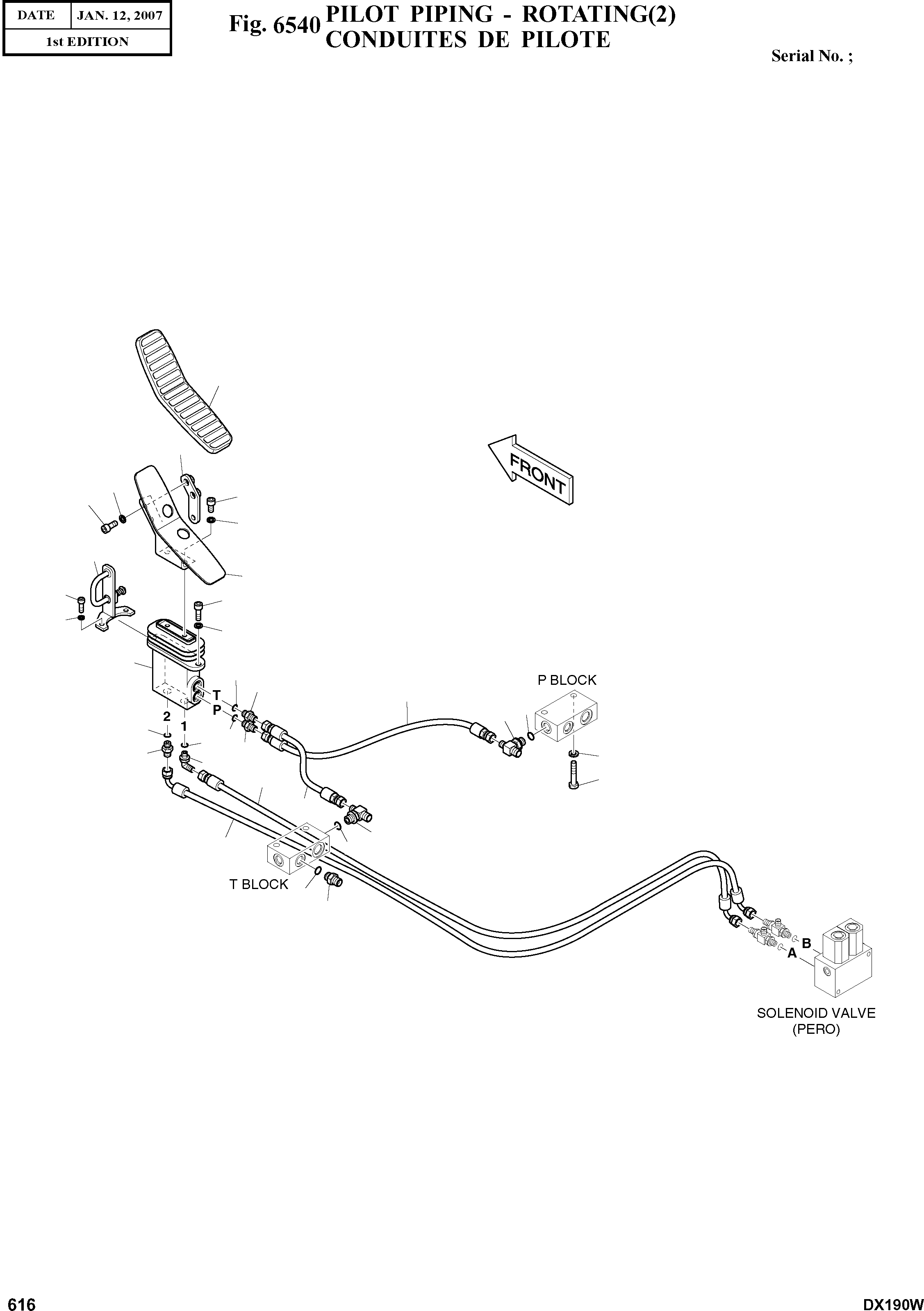

PILOT PIPING - ROTATING(2)(6540 : 6540)
Наименование Страница Код страницы
PEDAL VALVE 4560 4560

Номер на схеме Каталожный номер Название Количество Детали
? K1024286 PILOT PIPING;ROTATING A/R
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC: D
desc: CONDUITES DE PILOTE
LNKOP:
IP:
? K1017382 VALVE;PEDAL 1
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: VANNE
LNKOP:
IP: O
 4560
? K1015404 BRACKET 1
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: SUPPORT
LNKOP:
IP:
? K1001871B PLATE 1
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: PLAQUE
LNKOP:
IP:
? K1001873A PLATE 1
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: PLAQUE
LNKOP:
IP:
? 161-00386 RUBBER;PEDAL 1
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: CAOUTCHOUC
LNKOP:
IP:
? 2181-1126D7 ADAPTER 1
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: ADAPTEUR
LNKOP:
IP:
? 2181-1126D14 ADAPTER 3
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: ADAPTEUR
LNKOP:
IP:
? 2181-1702D4 ELBOW 1
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: COUDE
LNKOP:
IP:
? 2181-2281D3 TEE 2
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: TE
LNKOP:
IP:
? S2209066 BOLT;SOCKET 2
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: BOULON
LNKOP:
IP:
? S2211866 BOLT;SOCKET 2
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: BOULON
LNKOP:
IP:
? S2212066 BOLT;SOCKET 2
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: BOULON
LNKOP:
IP:
? S2212266 BOLT;SOCKET 2
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: BOULON
LNKOP:
IP:
? S5110503 WASHER;SPRING 2
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: RONDELLE ELASTIQUE
LNKOP:
IP:
? S5110603 WASHER 6
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: CALE
LNKOP:
IP:
? DS2094004 HOSE 1
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: TUYAU FLEXIBLE
LNKOP:
IP:
? DS2094161 HOSE 1
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: TUYAU FLEXIBLE
LNKOP:
IP:
? DS2093388 HOSE 1
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: TUYAU FLEXIBLE
LNKOP:
IP:
? DS2091061 HOSE 1
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: TUYAU FLEXIBLE
LNKOP:
IP:
? S0558666 BOLT 2
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: BOULON A 6 PANS
LNKOP:
IP:
? S5102603 WASHER;SPRING 2
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: RONDELLE ELASTIQUE
LNKOP:
IP:
? S8000141 O-RING 3
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: JOINT TORIQUE
LNKOP:
IP:
? S8000111 O-RING 4
SERIAL_NO:
ICA:
REP_PNO:
REP_QTY:
SC:
desc: JOINT TORIQUE
LNKOP:
IP:

Other: DOOSAN-DAEWOO / DX190W(DX190W) / PILOT PIPING - ROTATING(2)(6540 : 6540)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
