Содержание Engines Komatsu SAA6D125E-5D S/N 560001-UP(SAA6D05E)

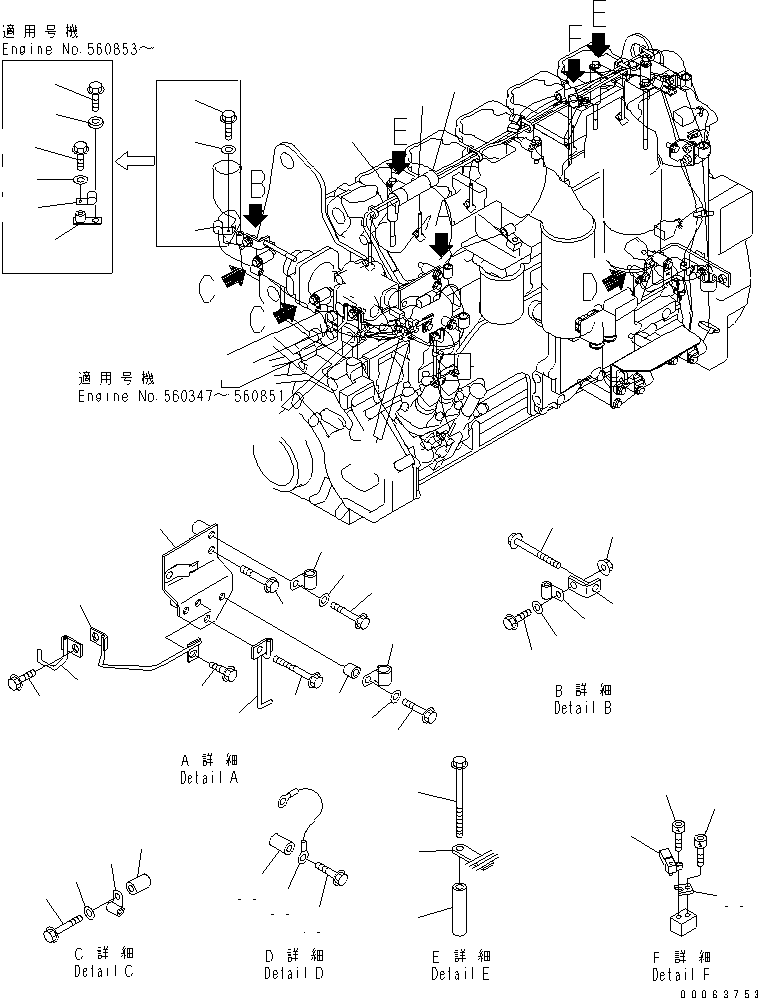

ELECTRICAL WIRING (2/2) (HARNESS SUPPORT)(#560347-)(030700 : A6810-B3J1)
Номер на схеме Каталожный номер Название Количество Детали
? 6251-81-9890 BRACKET 1
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 01435-01050 BOLT 1
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 600-051-2140 CLIP 1
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 01435-01055 BOLT 1
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 01643-31032 WASHER 1
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 6631-11-5630 SPACER 1
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 600-051-2180 CLIP 1
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 01435-01040 BOLT 1
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 01643-31032 WASHER 1
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 6251-81-9820 BRACKET 1
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 01435-01090 BOLT 1
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 6218-81-8490 BAND 2
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 6251-81-9830 BRACKET 1
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 01435-01020 BOLT 2
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 6251-81-9840 BRACKET 1
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 6218-81-8490 BAND 6
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 6144-11-5630 SPACER 2
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 01435-01050 BOLT 2
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 600-051-2080 CLIP 2
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 01643-31032 WASHER 2
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 209-62-11810 SPACER 1
SN: 560853-
KIT-FLAG: _-
SERIALNO: 560853-
? 426-06-11570 BRACKET 1
SN: 560853-
KIT-FLAG: _-
SERIALNO: 560853-
? 01435-01035 BOLT 1
SN: 560853-
KIT-FLAG: _-
SERIALNO: 560853-
? 600-051-2080 CLIP 1
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 01435-01016 BOLT 1
SN: 560853-
KIT-FLAG: _-
SERIALNO: 560853-
? 01435-01030 BOLT 1
SN: 560347-560852
KIT-FLAG: _-
SERIALNO: 560347-560852
? 01643-31032 WASHER 1
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 6212-65-8920 STAY 1
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 01435-01095 BOLT 1
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 01435-01020 BOLT 1
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 600-051-2080 CLIP 1
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 01643-31032 WASHER 1
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 01584-01008 NUT 1
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 6251-81-9720 BRACKET 1
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 6215-71-6190 SPACER 2
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 01436-01065 BOLT 2
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 6218-81-8490 BAND 8
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 6218-81-8490 BAND 10
SN: 560347-560851
KIT-FLAG: _-
SERIALNO: 560347-560851
? 6261-81-2600 SENSOR,AMBIENT PRESSURE 1
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 6251-81-9680 PLATE 1
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 01252-60516 BOLT 2
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 6245-81-5820 WIRE 1
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 6144-11-5630 SPACER 1
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 01435-01050 BOLT 1
SN: 560347-
KIT-FLAG: _-
SERIALNO: 560347-
? 6251-81-9980 COVER 1
SN: 562775-
KIT-FLAG: _-
SERIALNO: 562775-
? 6251-81-9870 COVER 1
SN: 560347-562774
KIT-FLAG: _-
SERIALNO: 560347-562774
? 6251-81-9880 TAPE 2
SN: 560852-
KIT-FLAG: _-
SERIALNO: 560852-
? 6251-81-9880 TAPE 3
SN: 560347-560851
KIT-FLAG: _-
SERIALNO: 560347-560851

Engines Komatsu / SAA6D125E-5D S/N 560001-UP(SAA6D05E) / ELECTRICAL WIRING (2/2) (HARNESS SUPPORT)(#560347-)(030700 : A6810-B3J1)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
